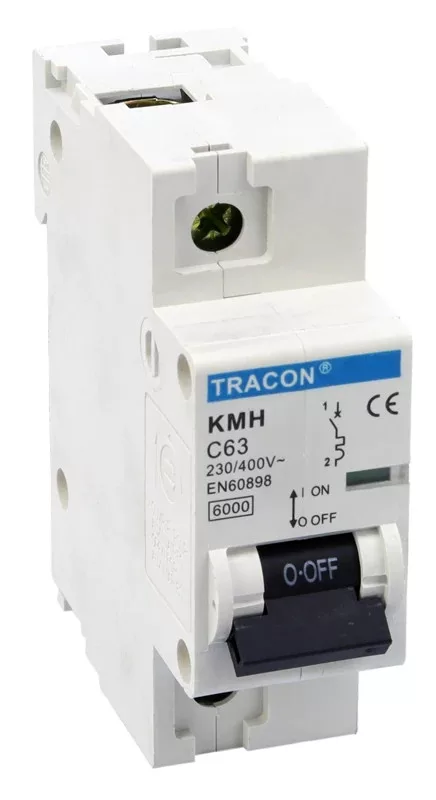

Tracon KMH-163, Kismegszakító, nagyáramú, 1 pólus, C karakterisztika 63A, 6kA

Tracon KMH-163 nagyáramú kismegszakító – 1 pólusú, C karakterisztika, 63 A

A Tracon KMH-163 nagyáramú túláramvédelmi megszakító a moduláris kismegszakítók szokásos, 63 A-es felső határa fölött ad védelmet: a KMH sorozat 63 és 125 A között érhető el. Ezért nem egyes fogyasztói körökhöz, hanem betáplálási pontokhoz és alelosztókhoz készült, ahol a teljes elosztó terhelése összegződik.

A készülék a túlterhelést termikus, a zárlatot mágneses kioldóval érzékeli. A nagyobb áramterhelés miatt az érintkezők és az ívoltó kamra is nagyobb, ezért a készülék pólusonként 1,5 modul helyet foglal – a 1 pólusú kivitel összesen 1,5 modul. A csatlakozókapcsok 16–35 mm² keresztmetszetű vezetékhez méretezettek, ami a betáplálásoknál szokásos nagyobb kábelkeresztmetszeteket is kiszolgálja.

Egy pólusával a fázisvezetőt védi 230 V-os egyfázisú betáplálásban. A névleges áram 63 A, az üzemi feszültség 230 V, a zárlati megszakítóképesség az EN 60898 szabvány szerint 6 kA. A készülék 35 mm-es DIN-sínre pattintható, a kapcsolóállás pedig a karon egyértelműen leolvasható.

Műszaki jellemzők

• Kioldási karakterisztika: C (5–10×In)
• Pólusszám: 1 pólusú
• Névleges áram: 63 A
• Névleges feszültség: 230 V
• Zárlati megszakítóképesség (Icn, EN 60898): 6 kA
• Névleges szigetelőfeszültség Ui: 500 V
• Névleges löketfeszültség-állóság Uimp: 4 kV
• Frekvencia: 50–60 Hz

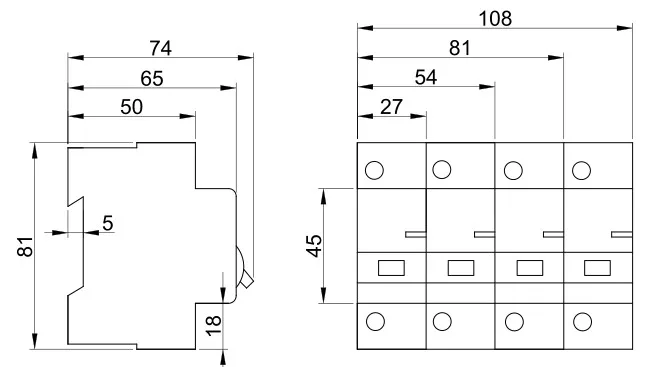

• Modulszélesség: 1,5 modul
• Csatlakoztatható vezeték-keresztmetszet (tömör): 16–35 mm²
• Üzemi környezeti hőmérséklet: -25–+55 °C
• Szerelés: 35 mm-es DIN-sínre pattintható

Felhasználási területek

A 63 A-es kivitel jellemzően kisebb alelosztók betáplálásának és lakóépületi főköröknek a védelmére használatos, 1 pólusú kivitelben egyfázisú hálózaton. Tipikus beépítési helye a mérőhely utáni főelosztó, az alelosztók betáplálása, valamint az ipari és kereskedelmi szekrények főköre, ahol egyúttal leválasztó szerepet is betölt.

Gyakori kérdések

Miben különbözik a nagyáramú kismegszakító a hagyományostól?

A moduláris kismegszakítók névleges árama jellemzően 63 A-ig terjed. A KMH sorozat ezen a határon túl, 63 és 125 A között ad megoldást, ezért elsősorban betáplálási pontok és alelosztók védelmére való, nem pedig egyes fogyasztói körökére.

Miért szélesebb a hagyományos kismegszakítónál?

A nagyobb áramterhelés nagyobb érintkezőket és ívoltó kamrát igényel, ezért a készülék pólusonként 1,5 modul helyet foglal – ez a 1 pólusú kivitelnél összesen 1,5 modul. Ezt az elosztó tervezésekor érdemes figyelembe venni.

Milyen keresztmetszetű vezeték köthető be?

A csatlakozókapcsok tömör vezetőre 16–35 mm² keresztmetszet-tartományban méretezettek – lényegesen nagyobb keresztmetszethez, mint a szokásos moduláris készülékek. A bekötésnél a kapocs teljes mélységéig kell bevezetni a vezetéket és a megfelelő nyomatékkal rögzíteni.

Mit jelent a C karakterisztika?

A C karakterisztika a névleges áram 5–10-szeresénél old ki mágnesesen. Ez az általános célú jelleggörbe, amely a betáplálási ponton összegződő, vegyes terhelések bekapcsolási áramlökését is elviseli.

Milyen feladatra ajánlott a 63 A névleges áram?

A 63 A-es érték jellemzően kisebb alelosztók betáplálásának és lakóépületi főköröknek a védelmére alkalmas. A méretezésnél a betápláló vezeték terhelhetőségéből kell kiindulni, és ügyelni kell a mögötte lévő készülékekkel való szelektivitásra is.

Mekkora zárlati áramot képes megszakítani?

A zárlati megszakítóképessége az EN 60898 szerint 6 kA, 230 V és 400 V mellett egyaránt.
