Tracon FLEAL-35/1X3 Főáramköri leágazó kapocs, sínre szerelhető, szürke 2.5-35mm2, max. 1000VAC, 1500VDC, 3xmax.135A

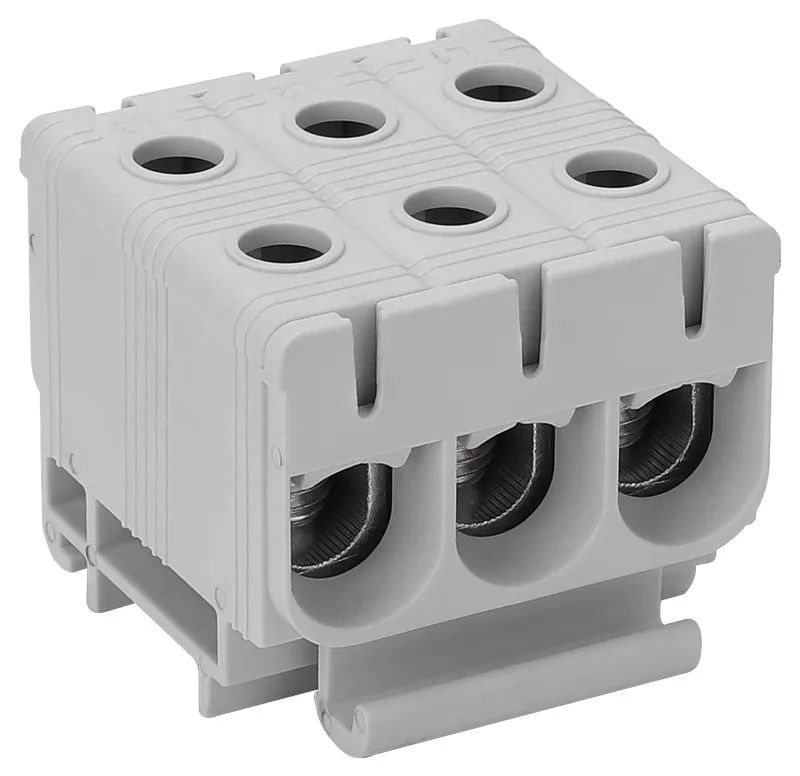

Tracon FLEAL-35/1X3 főáramköri leágazó kapocs, szürke, 2,5–35 mm²

A Tracon FLEAL-35/1X3 a FLEAL típuscsalád tagja: nagy keresztmetszetű fővezetékek szétosztására és leágaztatására szolgáló 3 pólusú kapocs, amely egy tápvezetékről több elmenő áramkör biztonságos kiépítését teszi lehetővé. A(z) szürke színű ház fázisvezetők (L) bekötéséhez ajánlott, így a vezetékek funkciója a szekrényben ránézésre azonosítható.

A kapocs 2,5–35 mm² tartományban fogad tömör, sodrott és finomszálas vezetőt egyaránt, 3 bemenettel és 3 kimenettel. A max. 3 × 135 A terhelhetőség és az 1000 V AC / 1500 V DC szigetelési feszültség miatt váltakozó- és egyenáramú (pl. napelemes) rendszerekben is alkalmazható.

Fő műszaki jellemzők

• Kivitel: 3 pólusú főáramköri leágazó kapocs
• Szín: szürke
• Vezetőkeresztmetszet (be/ki): 2,5–35 mm²
• Bemenetek / kimenetek száma: 3 / 3
• Névleges áram: 3 × 135 A
• Névleges feszültség: 1000 V AC / 1500 V DC
• Alkalmas vezetők: tömör, többhuzalos és finomszálas
• Szerelési mód: 35 mm-es DIN-sínre
• Méretek (magasság × szélesség × mélység): 47,4 × 45,4 × 40,3 mm

Tipikus felhasználási területek

• Elosztószekrények és kapcsolószekrények fővezeték-leágaztatása
• Ipari vezérlőszekrények tápelosztása
• Napelemes (PV) rendszerek AC és DC oldala
• Épületvillamossági fő- és alelosztók
• Gépek és berendezések betáplálási pontjai

Gyakori kérdések

Milyen keresztmetszetű vezetőt fogad a Tracon FLEAL-35/1X3?

A kapocs 2,5–35 mm² tartományban fogad vezetőt a be- és a kimeneti oldalon egyaránt.

Mekkora a FLEAL-35/1X3 terhelhetősége?

A névleges áram max. 3 × 135 A, a szigetelési feszültség 1000 V AC, illetve 1500 V DC.

Használható finomszálas vezetékhez?

Igen, a kapocs tömör, többhuzalos és finomszálas vezetőhöz is alkalmas.

Hogyan rögzíthető a kapocs?

A FLEAL-35/1X3 rögzítése: 35 mm-es DIN-sínre.

Mit jelent a szürke szín?

A szürke kivitel fázisvezetők (L) bekötéséhez ajánlott, így a bekötés a szekrényben egyértelműen azonosítható.

Hány be- és kimenete van a FLEAL-35/1X3 kapocsnak?

3 bemenettel és 3 kimenettel rendelkezik, pólusonként.
