Tracon FLEAL-16/3K Főáramköri leágazó kapocs, sínre szerelhető, kék 1.5-16mm2, max. 1000VAC, 1500VDC, max.85A

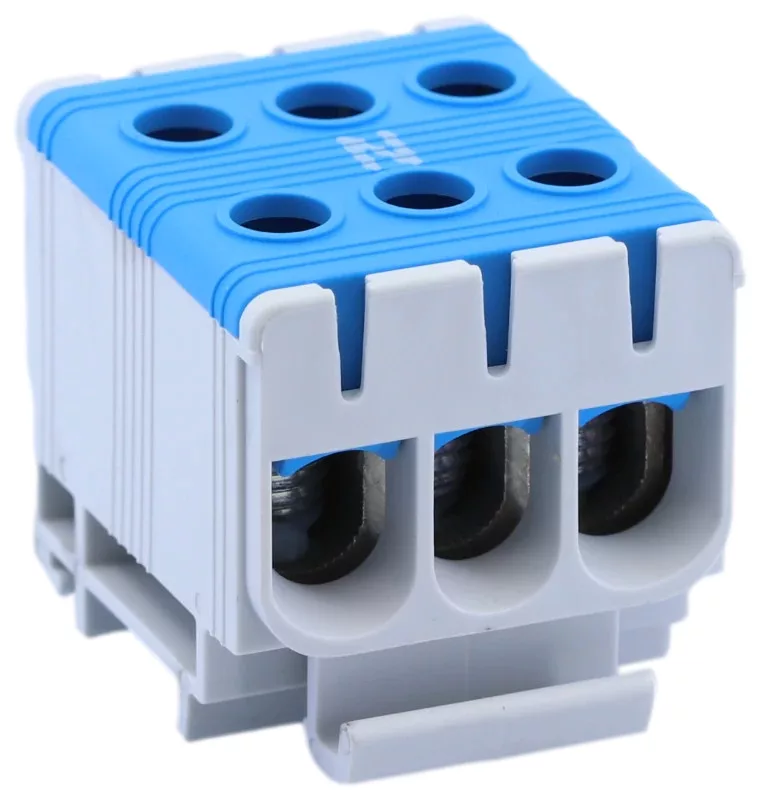

Tracon FLEAL-16/3K főáramköri leágazó kapocs, kék, 1,5–16 mm²

A Tracon FLEAL-16/3K a FLEAL típuscsalád tagja: nagy keresztmetszetű fővezetékek szétosztására és leágaztatására szolgáló 1 pólusú kapocs, amely egy tápvezetékről több elmenő áramkör biztonságos kiépítését teszi lehetővé. A(z) kék színű ház a nullavezető (N) egyértelmű jelöléséhez ajánlott, így a vezetékek funkciója a szekrényben ránézésre azonosítható.

A kapocs 1,5–16 mm² tartományban fogad tömör, sodrott és finomszálas vezetőt egyaránt, 3 bemenettel és 3 kimenettel. A max. 85 A terhelhetőség és az 1000 V AC / 1500 V DC szigetelési feszültség miatt váltakozó- és egyenáramú (pl. napelemes) rendszerekben is alkalmazható.

Fő műszaki jellemzők

• Kivitel: 1 pólusú főáramköri leágazó kapocs
• Szín: kék
• Vezetőkeresztmetszet (be/ki): 1,5–16 mm²
• Bemenetek / kimenetek száma: 3 / 3
• Névleges áram: 85 A
• Névleges feszültség: 1000 V AC / 1500 V DC
• Alkalmas vezetők: tömör, többhuzalos és finomszálas
• Szerelési mód: 35 mm-es DIN-sínre
• Méretek (magasság × szélesség × mélység): 43,5 × 33,5 × 40,3 mm

Tipikus felhasználási területek

• Elosztószekrények és kapcsolószekrények fővezeték-leágaztatása
• Ipari vezérlőszekrények tápelosztása
• Napelemes (PV) rendszerek AC és DC oldala
• Épületvillamossági fő- és alelosztók
• Gépek és berendezések betáplálási pontjai

Gyakori kérdések

Milyen keresztmetszetű vezetőt fogad a Tracon FLEAL-16/3K?

A kapocs 1,5–16 mm² tartományban fogad vezetőt a be- és a kimeneti oldalon egyaránt.

Mekkora a FLEAL-16/3K terhelhetősége?

A névleges áram max. 85 A, a szigetelési feszültség 1000 V AC, illetve 1500 V DC.

Használható finomszálas vezetékhez?

Igen, a kapocs tömör, többhuzalos és finomszálas vezetőhöz is alkalmas.

Hogyan rögzíthető a kapocs?

A FLEAL-16/3K rögzítése: 35 mm-es DIN-sínre.

Mit jelent a kék szín?

A kék kivitel a nullavezető (N) egyértelmű jelöléséhez ajánlott, így a bekötés a szekrényben egyértelműen azonosítható.

Hány be- és kimenete van a FLEAL-16/3K kapocsnak?

3 bemenettel és 3 kimenettel rendelkezik.
