Tracon érvéghüvely présszerszám

Miért használjon érvéghüvely présszerszámot?

A sodrott (többszálú) vezetékek csavaros vagy rugós sorkapocsba kötése külön kihívást jelent: a sok vékony szál nyomáskor szétnyomódik, kilóghat a szorítóból, a kötés mechanikailag laza és villamosan megbízhatatlan lesz. Idővel ez melegedéshez, érintkezési problémákhoz, sőt akár tűzveszélyhez is vezethet. Az érvéghüvely (ferrula, huzalvég) egyetlen lépéssel megoldja a problémát: egy kis fémperselyt húzunk a vezetékvégre, amelyet a présszerszám körkörösen rászorít, így a sodrott szálak egyetlen, kompakt csapszerű végeződéssé válnak. Az eredmény: tartós, biztonságos, szabvány szerinti kötés minden bekötési feladatnál.

Tipikus felhasználási területek

• Kapcsolószekrény bekötés: a sorkapocsba érkező vezetékek pontos, professzionális kivitelezéséhez.
• Ipari automatizálás: kontaktorok, relék, motorvédők, PLC bemenetek-kimenetek bekötése.
• Háztartási elosztótábla: magánházak elosztószekrényének rendezett, szakmai megjelenésű bekötése.
• Vezérléstechnika és gépészet: gépek és berendezések elektromos paneljei, ahol a vezetékek többszáliak.
• Napelemes rendszerek: MC4 csatlakozók kialakításához (a specifikus LYMC4 modellel).
• Autóelektronika és gyenge áramú alkalmazások: finom 0,08–0,5 mm²-es vezetékekhez, ahol különösen fontos a precíz kivitelezés.
• Villanyszerelői tanulóknak és bricoleur felhasználóknak: akik szeretnének professzionális minőségű otthoni elektromos szerelést végezni.

Mit jelent a présalak: négyzet (trapéz) vagy hatszög (HEXA)?

A présszerszámok két fő geometriai sajtolási formával készülnek, és mindkettő funkcionálisan érvényes – de eltérő alkalmazási területekkel:

• Négyzetes / trapéz alakú sajtolás (a klasszikus 9039 és 9004 sorozat): a leggyakoribb forma, négy oldalról szorítja össze az érvéghüvelyt. Megbízható, gyors és gyakorlatilag minden szabványos sorkapocsba megfelelő kötést ad. A villanyszerelői mindennapok alapeszköze.
• Hatszögletű (HEXA) sajtolás: hat oldalról összehúzva az érvéghüvelyt, egyenletesebb és tömörebb kötést ad. A felület-érintkezés nagyobb, a mechanikai szilárdság jobb. Különösen ajánlott professzionális, ipari használatra, ahol a kötés minősége kritikus (pl. nagy áramerősségek, gyakori mechanikai terhelés, magas vibráció).

A teljes kínálat felhasználási területek szerint

Apró keresztmetszetek (0,08–2,5 mm²) – elektronikához és vékony kábelekhez

• 9102-LT (0,25–2,5 mm²) – a legkisebb tartomány: telefon-, hangtechnika-, automotive és gyenge áramú elektronikai vezetékekhez.

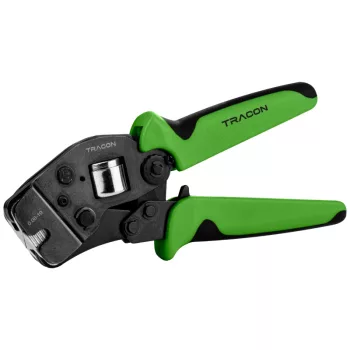

• 9039-AUTO (0,08–10 mm²) – kiterjedt tartomány, a legvékonyabb 0,08 mm²-es vezetékektől a közepes 10 mm²-ig. Ideális, ha vegyes munka során nem akar több présszerszámot váltogatni.

Közepes keresztmetszetek (0,25–10 mm²) – általános villanyszerelői használathoz

• 9039A (1,5–6 mm²) – általános háztartási és lakossági bekötésekhez (a 2,5 mm² és 4 mm² a leggyakoribb háztartási méret).
• 9039AR (0,5–10 mm²) – bővített tartomány, vékonyabb vezetékekhez is alkalmas.
• 9039A-SPEC (0,25–6 mm²) – speciális kivitelű változat – részletes specifikációért lásd a termék gyári adatlapját.
• 9039-HEXA (0,25–6 mm²) – hatszögletű sajtolás, profi kivitel közepes vezetékekhez.

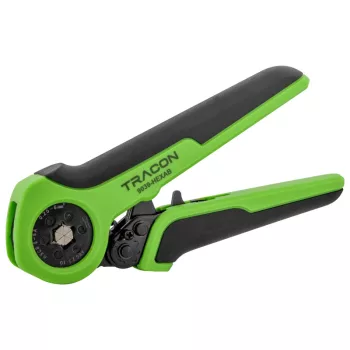

• 9039-HEXAB (0,25–6 mm²) – további hatszögletű változat – részletes specifikációért lásd a termék gyári adatlapját.

Közepes-nagy keresztmetszetek (0,5–16 mm²) – ipari és professzionális szereléshez

• 9004-LT (0,5–16 mm²) – teljes tartomány az alap szerelői igényekhez.
• 9039 (6–16 mm²) – nagyobb keresztmetszetekhez, ipari elosztószekrény bekötéshez.
• 9039B-SPEC (6–16 mm²) – speciális kivitelű – részletes specifikációért lásd a termék gyári adatlapját.

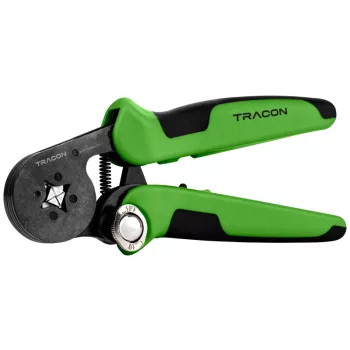

• 9039-1016 (0,25–16 mm²) – kiterjedt tartomány, vegyes munkához.

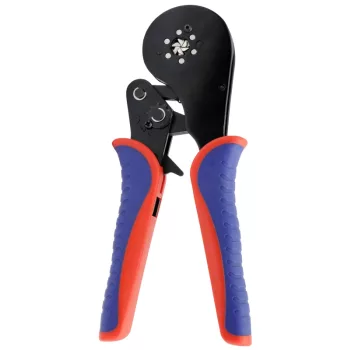

• 9039-HEXA16 (0,5–16 mm²) – hatszögletű sajtolás közepes-nagy vezetékekhez.

Nagy keresztmetszetek (10–35 mm²) – ipari nagyteljesítményű rendszerekhez

• 9039B (10–35 mm², max 2×16 mm²) – ipari elosztótáblákhoz, nagyobb fogyasztókhoz.
• 9039BR (10–35 mm², max 2×16 mm²) – további változat ugyanazon tartományban.

Speciális kivitelek

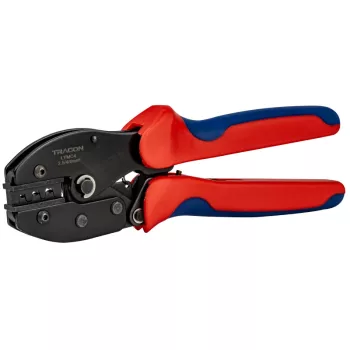

• LYMC4 (2,5–6 mm²): MC4 napelemes csatlakozók kialakításához tervezett speciális présszerszám. A napelemes rendszereknél nem érvéghüvelyt, hanem MC4 fém érintkezőt sajtolnak a kábel végére.

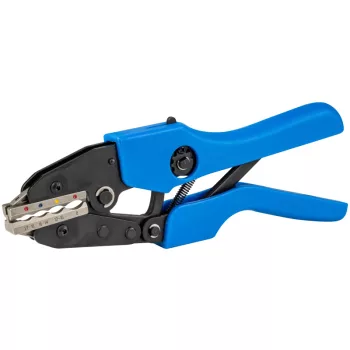

• LYZST (0,5–10 mm²): zsugorodó szigetelésű toldóhüvelyhez (heatshrink solder sleeve vagy hasonló kötésekhez). Gyors, vízálló kábeltoldás kialakítására ideális.

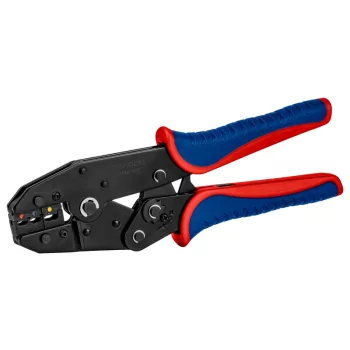

• CRIMPSET (0,5–35 mm²): 7 részes komplett készlet cserélhető betétekkel. Egyetlen présszerszám több különböző méretű betéttel – ideális a profi szerelőnek, aki vegyes feladatokat végez különböző vezeték-keresztmetszetekkel.

Hogyan válassza ki a megfelelő présszerszámot?

1. Mit fog presz csinálni? Standard érvéghüvelyt (szigeteletlen, szigetelt, iker)? Akkor a 9039 sorozat valamelyik tagja. MC4 napelemes csatlakozót? Akkor LYMC4. Zsugorszigeteléses kötést? Akkor LYZST.
2. Milyen vezeték-keresztmetszet tartományra van szüksége? Általános háztartási bekötéshez 0,5–6 mm² elegendő (pl. 9039A); ipari panelbekötéshez 0,5–16 mm² (pl. 9004-LT vagy 9039-1016); nagyteljesítményű rendszerekhez 10–35 mm² (9039B vagy 9039BR).
3. Klasszikus négyzet vagy professzionális HEXA? Általános napi használathoz a négyzetes (9039) tökéletes. Intenzív profi szerelési munkához vagy nagy áramerősséges kötésekhez a hatszögletű (HEXA) változat magasabb minőséget ad.
4. Egy vagy több feladat? Ha különböző méretű vezetékekkel dolgozik gyakran, a CRIMPSET 7 részes készlet egyetlen szerszámmal lefedi a 0,5–35 mm² teljes tartományt cserélhető betétekkel.

Gyakori kérdések

Miért kell érvéghüvelyt használni sodrott vezetéknél?
A sodrott vezeték (litze) sok vékony rézszálból áll, amelyek a szorító erejének hatására szétnyomódnak, kilóghatnak, vagy idővel kilazulnak. Egy érvéghüvely nélküli sodrott vezeték kötése villamosan és mechanikailag is bizonytalan: melegedhet, ívhúzást okozhat, sőt tűzveszélyt is jelenthet. Az érvéghüvely egyetlen tömör csapszerű végződést hoz létre, amely egységesen szorul a szorítóba – ez a szabvány szerinti professzionális megoldás. Tömör (egy szálú) vezetéknél nem szükséges érvéghüvely.

Honnan tudom, milyen méretű érvéghüvely kell a vezetékemhez?
Az érvéghüvely méretét a vezeték keresztmetszete (mm²) alapján választjuk – a leggyakrabban használt méretek: 0,5 mm², 0,75 mm², 1 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm² és 35 mm². A présszerszám tartománya meghatározza, mely érvéghüvelyek présölhetők össze vele megfelelően. A pontos méret-mátrixot mindig a vezeték és az érvéghüvely gyári specifikációja adja meg.

Mi a különbség a szigeteletlen, szigetelt és iker érvéghüvely között?
A szigeteletlen érvéghüvely egyszerű fémperselv – akkor használható, ahol a vezeték szigetelése elegendő mechanikai védelmet nyújt a hüvely körül. A szigetelt érvéghüvely egy színes műanyag védőcsuklyával rendelkezik, amely átfedi a vezeték szigetelését és további mechanikai/elektromos védelmet ad. Az iker érvéghüvely (más néven kettős érvéghüvely) két vezeték közös befogását teszi lehetővé egy érintkezőbe – pl. amikor két vezetéket kell egy sorkapocsba bekötni. A Tracon présszerszámok jellemzően mind a három típushoz alkalmasak (ezért a termékleírásokban szerepel a „szigeteletlen, szigetelt és iker érvéghüvelyhez" megfogalmazás).

Megfelelő a présszerszám napelemes (MC4) csatlakozóhoz?
Az általános érvéghüvely présszerszámok (9039 sorozat) nem alkalmasak MC4 csatlakozóhoz – az MC4 specifikus érintkezőjéhez különleges présforma kell. Erre a célra Tracon kínálatában a LYMC4 modell készült, amely a napelemes 2,5–6 mm²-es vezetékekhez és MC4 érintkezőkhöz tervezett présformával rendelkezik.

Mit jelent a „max 2×16 mm²" a 9039B és 9039BR modelleknél?
A jelölés azt jelenti, hogy a présszerszámmal két párhuzamosan behelyezett 16 mm²-es vezetéket is lehet egyszerre présölni egy iker érvéghüvelybe – ez a 9039B és 9039BR modellek külön képessége a tartomány felső határa körül.

Ha kérdése van a megfelelő présszerszám kiválasztásával vagy a presölés technikájával kapcsolatban, vegye fel velünk a kapcsolatot – szakértő csapatunk segít megtalálni a feladatához leginkább illő Tracon megoldást.
