A négyágú végelzáró a négyeres kisfeszültségű kábelek végének szakszerű lezárására készült. A gyantás zsugorcsövek az egyes erekre és a köpenyre külön-külön kerülnek fel, így a kész végelzárás elektromosan biztonságos, és a nedvesség sem tud bejutni a kábel belsejébe. A szerelés hőlégfúvóval, néhány perc alatt elvégezhető.
A Tracon Electric kínálatában kétféle megközelítés érhető el: komplett végelzáró készletek árnyékolatlan kábelekhez, valamint darabolt, vastagfalú zsugorcső készletek, amelyekben az érszigetelő és a köpenycső hossza is előre méretezett. A választék a 4×6-4×25 mm2 tartománytól a 4×150-4×240 mm2 keresztmetszetig terjed.
Válassza ki a kábel keresztmetszetének megfelelő kivitelt, és rendelje meg kényelmesen az Elektrikstore webáruházból. A további megoldásokat a Kisfeszültségű végelzáró és végelzáró készlet kategóriában találja.
Miért a Tracon Electric négyágú végelzárót válassza?
A négyeres kábel a hazai kisfeszültségű hálózatok leggyakoribb kivitele, ezért a végelzárásnak is erre kell a legjobban illeszkednie. Az itt szereplő megoldások előnye, hogy a készlet elemei gyárilag egymáshoz méretezettek: az érszigetelő csövek és a köpenyre kerülő cső átmérője és hossza is a megadott keresztmetszet-tartományhoz igazodik, így nem marad fedetlen szakasz a kötésen.
Tipikus felhasználási területek
- Négyeres kisfeszültségű kábelek végeinek lezárása elosztóhálózaton
- Ipari betáplálások és gépsorok kábelvégei
- Elosztószekrénybe és transzformátorállomásra belépő kábelek
- Föld alatt vezetett kábelvégek nedvesség elleni lezárása
- Meglévő végelzárások cseréje felújítás során
Hogyan válasszon négyágú végelzárót?

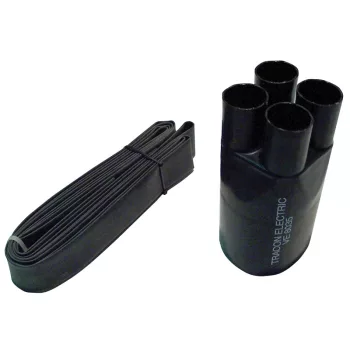

- Végelzáró készlet, kisebb keresztmetszet: Tracon VE3512-SZ a 4×6-4×25 mm2, Tracon VE4021-SZ a 4×35-4×50 mm2 árnyékolatlan kábelekhez.
- Végelzáró készlet, nagyobb keresztmetszet: Tracon VE5527-SZ a 4×70-4×120 mm2, Tracon VE8035-SZ a 4×150-4×240 mm2 árnyékolatlan kábelekhez.
- Darabolt, vastagfalú zsugorcső készlet: Tracon ZSRSET-1FK a 4×6-4×25 mm2 tartományhoz, négy 19/6 mm-es érszigetelő csővel (l=150 mm) és egy 51/16 mm-es köpenycsővel (L=500 mm).
- Közepes keresztmetszethez: Tracon ZSRSET-2FK a 4×35-4×120 mm2 tartományhoz, négy 30/8 mm-es csővel (l=200 mm) és egy 85/25 mm-es köpenycsővel (L=1000 mm).
- Nagy keresztmetszethez: Tracon ZSRSET-3FK a 4×150-4×240 mm2 tartományhoz, négy 50/16 mm-es csővel (l=300 mm) és egy 130/36 mm-es köpenycsővel (L=1000 mm).
Gyakori kérdések
Mi a különbség a végelzáró készlet és a darabolt zsugorcső készlet között?
A végelzáró készlet a kész végelzárás kialakításához szükséges elemeket tartalmazza, a darabolt zsugorcső készlet pedig előre méretre vágott, vastagfalú csöveket ad az erekhez és a köpenyhez. Utóbbi nagyobb mechanikai igénybevételnél előnyös.
Hogyan ellenőrizze a méret illeszkedését?
A kábel keresztmetszetének a megadott tartományba kell esnie, és a köpenyátmérőnek a köpenyre kerülő cső zsugorodási tartományán belül kell lennie. Célszerű mindkettőt szerelés előtt megmérni.
Használhatók árnyékolt kábelhez?
Az itt szereplő végelzáró készletek árnyékolatlan kábelekhez készültek. Árnyékolt kivitelnél az árnyékolás földelési folytonosságát külön kell megoldani.
Kevesebb vagy több eres kábelhez nézze meg a Háromágú végelzáró és az Ötágú végelzáró kategóriákat.
