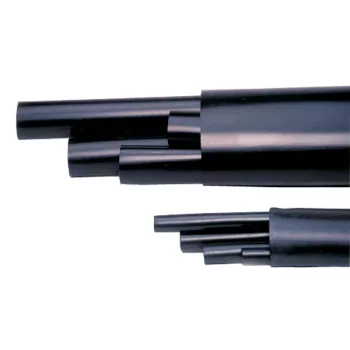

A darabolt zsugorcsőtoldó készlet a kisfeszültségű kábelek toldásához tartalmazza a szükséges elemeket, előre méretre vágott kivitelben. A készletben a köpenyre és az egyes erekre kerülő gyantás zsugorcsövek együtt szerepelnek, így a toldás egy menetben, külön anyagválogatás nélkül elkészíthető, és a kész kötés nedvesség ellen is zárt marad.
A Tracon Electric kínálata három-, négy- és öteres árnyékolatlan kábelekhez készült készleteket foglal magában, közepesfalú, gyantás kivitelben. A választékban egy adott keresztmetszethez rendelt kivitelek és szélesebb keresztmetszet-tartományt lefedő készletek egyaránt megtalálhatók, a legkisebb 1,5 mm2-es vezetőktől a 4×150-4×240 mm2 és az 5×150-5×240 mm2 tartományig.
Válassza ki a kábel érszámának és keresztmetszetének megfelelő készletet, és rendelje meg kényelmesen az Elektrikstore webáruházból. A további megoldásokat a Tracon Electric zsugor termékek kategóriában találja.
Miért a darabolt zsugorcsőtoldó készletet válassza?
A kábeltoldás akkor lesz tartós, ha minden ér külön szigetelést kap, és a köpeny felett is folytonos, nedvesség ellen záró burkolat készül. A darabolt készlet ezt teszi gyorssá: az elemek gyárilag méretre vágva érkeznek, a szerelőnek nem kell szálakat vágnia és méreteket egyeztetnie. A gyantás kivitel miatt a zsugorítás után a kötés vízzáró marad, a közepesfalú anyag pedig mechanikai védelmet is ad.
Tipikus felhasználási területek
- Kisfeszültségű, 0,6/1 kV-os kábelek toldása elosztóhálózaton
- Föld alatt vezetett kábelek javítása szakadás vagy sérülés után
- Nyomvonalak meghosszabbítása felújítás és bővítés során
- Ipari betáplálások és gépsorok kábeleinek toldása
- Nedves, poros vagy kültéri környezetben készülő kábelkötések
Hogyan válasszon toldókészletet?
- Háromeres kábelhez, egy keresztmetszethez: Tracon ZSRSET3-1,5 és Tracon ZSRSET3-2,5 a vezérlő- és kisáramú körökhöz.
- Négyeres kábelhez, keresztmetszet-tartománnyal: Tracon ZSRSET-1 a 4×6-4×25 mm2, Tracon ZSRSET-2A a 4×25-4×35 mm2, Tracon ZSRSET-2 a 4×35-4×120 mm2, Tracon ZSRSET-2B a 4×50-4×70 mm2, Tracon ZSRSET-3 és Tracon ZSRSET-3A a 4×150-4×240 mm2 tartományhoz.
- Négyeres kábelhez, egy keresztmetszethez: Tracon ZSRSET4-1,5, ZSRSET4-2,5, ZSRSET4-4, ZSRSET4-6, ZSRSET4-10, ZSRSET4-16, ZSRSET4-25, ZSRSET4-35, ZSRSET4-50, ZSRSET4-70, ZSRSET4-95, ZSRSET4-120, ZSRSET4-150, ZSRSET4-185 és ZSRSET4-240 kivitelben.
- Öteres kábelhez, keresztmetszet-tartománnyal: Tracon ZSRSET5-1 az 5x6-5x25 mm2, Tracon ZSRSET5-2A az 5x25-5x35 mm2, Tracon ZSRSET5-2 az 5x35-5x120 mm2, Tracon ZSRSET5-2B az 5x50-5x70 mm2, Tracon ZSRSET5-3 az 5x150-5x240 mm2 tartományhoz.
- Öteres kábelhez, egy keresztmetszethez: Tracon ZSRSET5-1,5, ZSRSET5-2,5, ZSRSET5-4, ZSRSET5-6, ZSRSET5-10, ZSRSET5-16, ZSRSET5-25, ZSRSET5-35, ZSRSET5-50 és ZSRSET5-70 kivitelben.
Gyakori kérdések
Mit jelent a darabolt kivitel?
Azt, hogy a készlet elemei előre méretre vágva érkeznek, a szereléshez nem kell tekercsből darabolni. Ez gyorsítja a munkát, és csökkenti a hibás méretezés kockázatát.
Mit tartalmaz egy készlet?
A toldás kialakításához szükséges gyantás zsugorcsöveket az erekhez és a köpenyhez, egymáshoz illesztett méretben. A kötőelemeket a kábel típusához és keresztmetszetéhez külön kell választani.
Mikor válasszon tartományos és mikor egy keresztmetszethez rendelt készletet?
Ha a keresztmetszet pontosan ismert, a hozzá rendelt kivitel adja a legszorosabb illeszkedést. Tartományos készletet akkor érdemes választani, ha a nyomvonalon több, közel azonos keresztmetszetű kábel fordul elő.
A kábelvégek lezárásához nézze meg a Kisfeszültségű végelzáró és végelzáró készlet kategóriát, a kötések előkészítéséhez pedig a Térkitöltő massza szalag oldalt.
