Tracon E19, érvéghüvely szigetelt, 4 mm2, narancs ( teljes hossz: 16,5 mm ) Tracon ( E19 )

Tracon E19 szigetelt érvéghüvely – 4 mm², narancs, L=16,5 mm

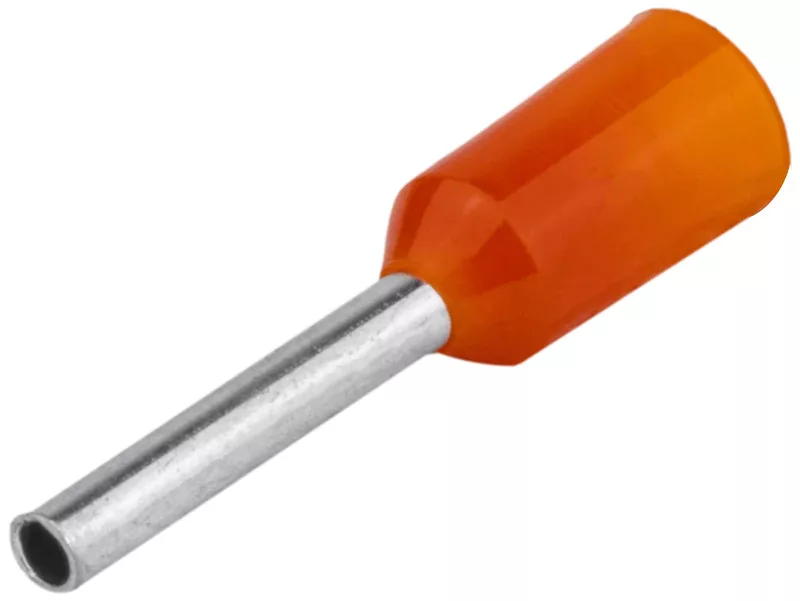

A Tracon E19 szigetelt (PA6.6) érvéghüvely sodrott (finomszálas) vezetékek végének lezárására és előkészítésére szolgál, mielőtt azt csavaros vagy rugós csatlakozóba kötnék. A hüvely ónozott elektrolitrézből készül, narancs színű szigetelőgallérral, amely a 4 mm² keresztmetszet gyors, szabvány szerinti azonosítását segíti.

Az érvéghüvely megakadályozza a finom erek szétnyílását, javítja az érintkezést és tehermentesíti a csatlakozást. A hüvely fém részének hossza (hüvelyhossz) 9 mm, a szigetelőgallérral együtt mért teljes hossz L=16,5 mm. A szereléshez érvéghüvely-krimpelő fogó szükséges.

Fő műszaki jellemzők

• Gyártói cikkszám: E19
• Terméktípus: szigetelt érvéghüvely (PA6.6 szigetelőgallérral)
• Anyag: ónozott elektrolitréz
• Szigetelés anyaga: PA6.6 (poliamid)
• Szín: narancs
• Névleges keresztmetszet: 4 mm²
• Hüvelyhossz: 9 mm
• Teljes hossz (L): 16,5 mm
• Felület: ónozott
• Szerelés: krimpelés (préselés)

Tipikus felhasználási területek

• Sodrott vezetékek végének lezárása csavaros csatlakozás előtt
• Sorkapcsok, kismegszakítók és relék bekötése
• Kapcsolószekrények és vezérlőpanelek szerelése
• Ipari és épületvillamossági vezetékezés

Gyakori kérdések

Mekkora vezetékhez való a E19?

A E19 4 mm² keresztmetszetű sodrott vezetékhez készült, narancs színjelöléssel.

Mit jelent a szigetelt kivitel?

A hüvely végén PA6.6 szigetelőgallér található, amely megkönnyíti a vezeték behúzását és színkód szerint jelöli a keresztmetszetet.

Mekkora a hüvely hossza?

A fém hüvelyrész hossza 9 mm, a szigetelőgallérral együtt mért teljes hossz L=16,5 mm.

Hogyan kell felszerelni az érvéghüvelyt?

A csupaszított vezetéket a hüvelybe kell tolni, majd érvéghüvely-krimpelő fogóval préseléssel rögzíteni.

Miért érdemes érvéghüvelyt használni?

Megakadályozza a finom erek szétnyílását, csökkenti az átmeneti ellenállást és tartósabb, biztonságosabb csatlakozást ad.

Mire utal a szín?

A szigetelőgallér színe a keresztmetszet-jelölést követi, így a 4 mm² gyorsan azonosítható.
