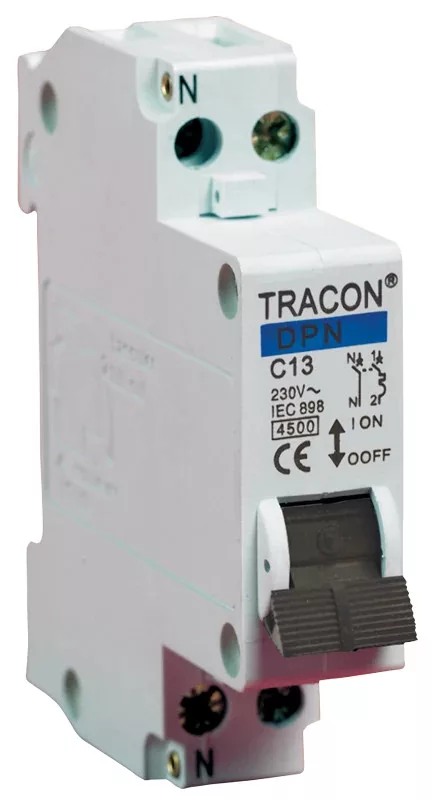

Tracon DPN-C-10 kismegszakító – 1+N pólusú, C karakterisztika, 10 A
A Tracon DPN-C-10 moduláris kismegszakító egyfázisú áramkörök túlterhelés és zárlat elleni védelmére készült. A termikus kioldó a tartós túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlatkor ezredmásodpercek alatt szakítja meg az áramkört.
A DPN kivitel különlegessége a helytakarékos felépítés: a fázisvezető védelmét és a nullavezető kapcsolását egyetlen modulban egyesíti, szemben a hasonló funkciót ellátó, két modul széles kétpólusú készülékekkel. Egy meglévő elosztóban így jelentősen több áramkör helyezhető el anélkül, hogy a szekrényt cserélni kellene, miközben a leválasztás biztonsága változatlan marad.
A névleges áram 10 A, az üzemi feszültség 230 V, a zárlati megszakítóképesség az EN 60898 szabvány szerint 4,5 kA. A csatlakozókapcsok 1,5–10 mm² keresztmetszetű tömör vezetékhez méretezettek, a készülék pedig 35 mm-es DIN-sínre pattintható.
Műszaki jellemzők
- Kioldási karakterisztika: C (5–10×In)
- Pólusszám: 1+N pólusú (1 védett pólus, kapcsolt nullavezető)
- Névleges áram: 10 A
- Névleges feszültség: 230 V
- Zárlati megszakítóképesség (Icn, EN 60898): 4,5 kA
- Névleges szigetelőfeszültség Ui: 500 V
- Névleges löketfeszültség-állóság Uimp: 4 kV
- Frekvencia: 50–60 Hz

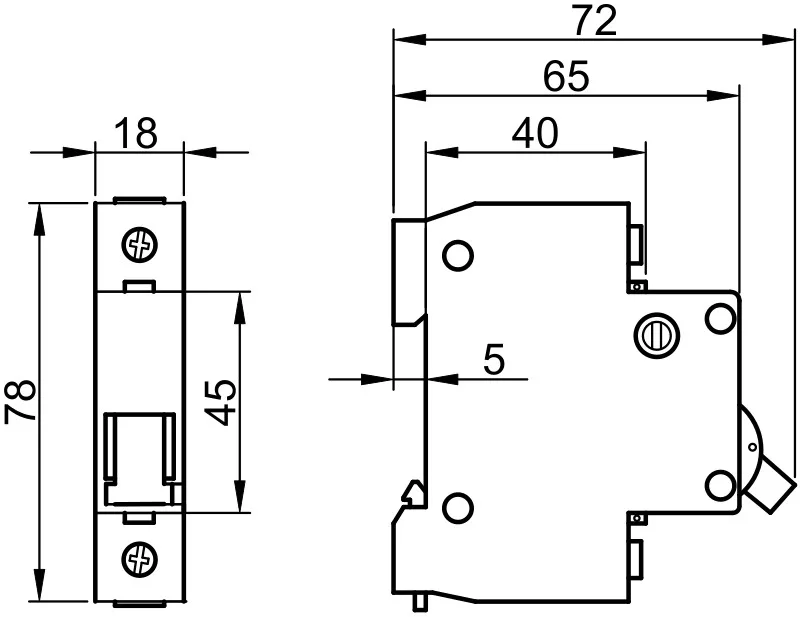

- Modulszélesség: 1 modul
- Csatlakoztatható vezeték-keresztmetszet (tömör): 1,5–10 mm²
- Üzemi környezeti hőmérséklet: -25–+55 °C
- Szerelés: 35 mm-es DIN-sínre pattintható
Felhasználási területek
A 10 A-es kivitel jellemzően világítási és kisebb dugaljkörök védelmére használatos, egyfázisú lakó- és irodaépületi elosztókban. Különösen ott hasznos, ahol a meglévő elosztóban kevés a szabad hely, de a nullavezető kapcsolására is szükség van.
Gyakori kérdések
Mit jelent az 1+N kivitel?
Azt, hogy a készülék a fázisvezetőt védi túláram és zárlat ellen, a nullavezetőt pedig kapcsolja – vagyis lekapcsoláskor mindkét vezető megszakad. Így az áramkör teljesen leválasztható, ami karbantartásnál és hibakeresésnél lényeges biztonsági különbség az egypólusú készülékhez képest.
Miért előnyös, hogy egy modul széles?
A hagyományos, 1+N funkciót ellátó kétpólusú kismegszakítók két modul helyet foglalnak. A DPN ugyanezt egyetlen modulban oldja meg, így egy adott sorba kétszer annyi áramkör fér – ez meglévő elosztó bővítésénél gyakran dönt.
Mit jelent a C karakterisztika?
A C karakterisztika a névleges áram 5–10-szeresénél old ki mágnesesen. Ez az általános célú jelleggörbe, amely elviseli a háztartási gépek és az elektronikus előtétes világítás bekapcsolási áramlökését.
Elegendő-e a 4,5 kA-es megszakítóképesség?
Akkor igen, ha a beépítés helyén számított prospektív zárlati áram 4,5 kA alatt marad – ez jellemzően a transzformátortól távolabbi lakóépületi elosztókra igaz. Nagyobb számított értéknél 6 kA-es (TDZN) készüléket kell választani.
Milyen körökhöz ajánlott a 10 A névleges áram?
A 10 A-es érték jellemzően világítási és kisebb dugaljkörök védelmére alkalmas. A méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.
Milyen keresztmetszetű vezeték köthető be?
A csatlakozókapcsok tömör vezetőre 1,5–10 mm² keresztmetszet-tartományban méretezettek. A vezetéket a kapocs teljes mélységéig kell bevezetni és a megfelelő nyomatékkal rögzíteni.
