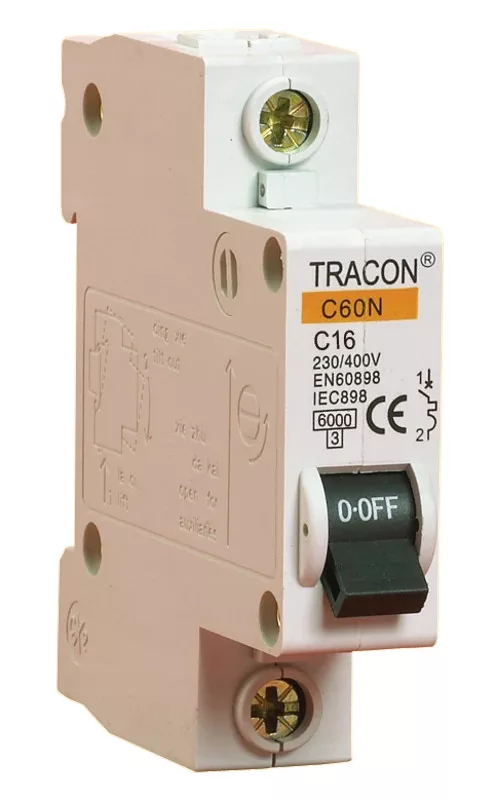

Tracon C60-40-1 kismegszakító – 1 pólusú, C karakterisztika, 40 A

A Tracon C60-40-1 a C60N sorozat moduláris kismegszakítója, amely az áramkört és a vezetéket két hibafajta ellen védi. A termikus kioldó a tartósan fennálló túláramra reagál késleltetve, a mágneses kioldó pedig zárlatkor ezredmásodpercek alatt bont.

A sorozat cikkszámrendszere önmagában is beszédes: az előtag a karakterisztikát adja meg – a B60 kezdetű típusok B, a C60 kezdetűek C jelleggörbéjűek –, ezt követi a névleges áram, végül a pólusszám. Így a raktári azonosítás és a tervlapról való visszakeresés is gyorsabb.

A C jelleggörbe a névleges áram öt- és tízszerese között old ki mágnesesen. Ez a legelterjedtebb karakterisztika, mert a vegyes és részben induktív terhelések bekapcsolási áramlökését is elviseli.

Egy pólusával a fázisvezetőt védi 230 V-os egyfázisú körben, egyetlen modul helyet foglalva. A névleges áram 40 A, az üzemi feszültség 230 V, a zárlati megszakítóképesség az EN 60898 szabvány szerint 6 kA. A csatlakozókapcsok 1,5–25 mm² keresztmetszetű tömör vezetékhez méretezettek, a készülék pedig 35 mm-es DIN-sínre pattintható.

Műszaki jellemzők

• Kioldási karakterisztika: C (5–10×In)
• Pólusszám: 1 pólusú
• Névleges áram: 40 A
• Névleges feszültség: 230 V
• Zárlati megszakítóképesség (Icn, EN 60898): 6 kA
• Névleges szigetelőfeszültség Ui: 500 V
• Névleges löketfeszültség-állóság Uimp: 4 kV
• Frekvencia: 50–60 Hz
• Modulszélesség: 1 modul
• Csatlakoztatható vezeték-keresztmetszet (tömör): 1,5–25 mm²
• Üzemi környezeti hőmérséklet: -25–+55 °C
• Szerelés: 35 mm-es DIN-sínre pattintható

Felhasználási területek

A C karakterisztika miatt elsősorban általános lakossági és irodai elosztók, vegyes terhelésű körök, háztartási gépek és elektronikus előtétes világítás a feladata. A 40 A-es kivitel jellemzően nagy teljesítményű fogyasztók és alelosztók leágazásainak védelmére használatos, 1 pólusú kivitelben egyfázisú hálózaton.

Gyakori kérdések

Hogyan épül fel a C60N sorozat cikkszáma?

A cikkszám előtagja a karakterisztikát jelöli: a C60 kezdetű típusok C jelleggörbéjűek. Ezt követi a névleges áram, majd a pólusszám – a C60-40-1 tehát C karakterisztikájú, 40 A-es, 1 pólusú készülék.

Mit jelent a C karakterisztika?

A C karakterisztika a névleges áram 5–10-szeresénél old ki mágnesesen. Ez az általános célú jelleggörbe vegyes terhelésű körökhöz.

Milyen keresztmetszetű vezeték köthető be?

A csatlakozókapcsok tömör vezetőre 1,5–25 mm² keresztmetszet-tartományban méretezettek. A vezetéket a kapocs teljes mélységéig kell bevezetni és a megfelelő nyomatékkal rögzíteni.

Mekkora zárlati áramot képes megszakítani?

A zárlati megszakítóképessége az EN 60898 szerint 6 kA, 230 V és 400 V mellett egyaránt. Ha a beépítés helyén a számított zárlati áram ennél nagyobb, 10 kA-es (TDM) készüléket kell választani.

Milyen körökhöz ajánlott a 40 A névleges áram?

A 40 A-es érték jellemzően nagy teljesítményű fogyasztók és alelosztók leágazásainak védelmére alkalmas. A méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.

Szerelhető rá segédérintkező vagy távkioldó?

Erre a sorozatra kiegészítő egység nem szerelhető fel. Ha segédérintkezőre, munkaáramú vagy feszültségcsökkenési kioldóra van szüksége, a TDZ sorozat készülékei közül válasszon, amelyekhez ezek a kiegészítők utólag felszerelhetők.
