Tracon AT120 Aluminium toldó hüvely 120 mm2, d1=14,6 mm, L=115 mm ( AT120 )

Tracon AT120 szigeteletlen alumínium toldóhüvely – 120 mm²

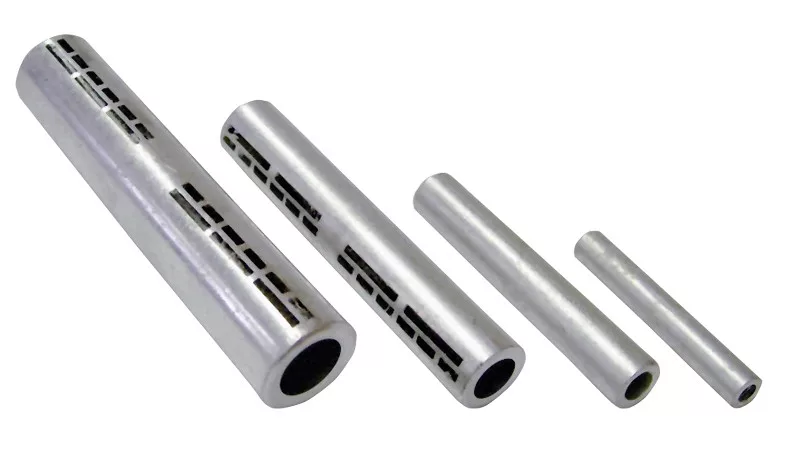

A Tracon AT120 egy szigeteletlen alumínium toldóhüvely, amely két vezetékvég összekötésére (toldására) szolgál. A hüvely mindkét végébe behelyezhető egy-egy vezeték, amelyet préseléssel (krimpeléssel) rögzítenek, így megbízható, kis átmeneti ellenállású, egyenes vezetéktoldást ad. A 120 mm² keresztmetszetű alumínium és Al/St vezetőkhöz készült.

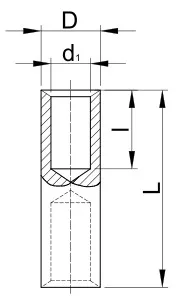

A csupasz, szigetelés nélküli kivitel elsősorban energiaelosztó hálózatokban és ipari szereléskor használatos. A hüvely méretei: belső átmérő (d1) 15,2 mm, külső átmérő (D) 23,2 mm, teljes hossz (L) 115 mm, féloldali behelyezési hossz (l) 55,5 mm.

Fő műszaki jellemzők

• Gyártói cikkszám: AT120
• Terméktípus: szigeteletlen alumínium toldóhüvely
• Anyag: alumínium
• Felület: csupasz (szigetelés nélkül)
• Vezeték keresztmetszet: 120 mm²
• Belső átmérő (d1): 15,2 mm
• Külső átmérő (D): 23,2 mm
• Teljes hossz (L): 115 mm
• Behelyezési hossz (l): 55,5 mm
• Al/St-huzalhoz alkalmas: igen
• Szerelés: préselés (krimpelés)

Tipikus felhasználási területek

• Alumínium vezetékek egyenes toldása (összekötése)
• Energiaelosztó hálózatok és szabadvezetékek javítása, hosszabbítása
• Al/St sodronyok összekötése
• Nagyáramú ipari villamos szerelés

Gyakori kérdések

Mire való a Tracon AT120 toldóhüvely?

Két vezetékvég egyenes összekötésére (toldására) szolgál, a hüvely mindkét végébe egy-egy vezeték préselhető.

Milyen anyagból készül?

Alumíniumból, kifejezetten alumínium (Al) és Al/St vezetők toldásához.

Milyen keresztmetszethez való a AT120?

A hüvely 120 mm² keresztmetszetű vezetékekhez készült.

Hogyan kell felszerelni?

A vezetékek csupaszított végét a hüvely két végébe helyezve, mindkét oldalon préseléssel (krimpeléssel) kell rögzíteni.

Szigetelt ez a hüvely?

Nem, csupasz, szigetelés nélküli kivitel. A toldás után szükség esetén külön szigetelés (pl. zsugorcső) alkalmazható.

Mekkora a hüvely belső átmérője?

A belső átmérő (d1) 15,2 mm.
