Tracon AT120-300CS Szakadófejes csavaros alumínium toldóhüvely 120-300mm2, 4xM22

Tracon AT120-300CS szakadófejes csavaros alumínium toldóhüvely – 120-300 mm², (2+2)×M22

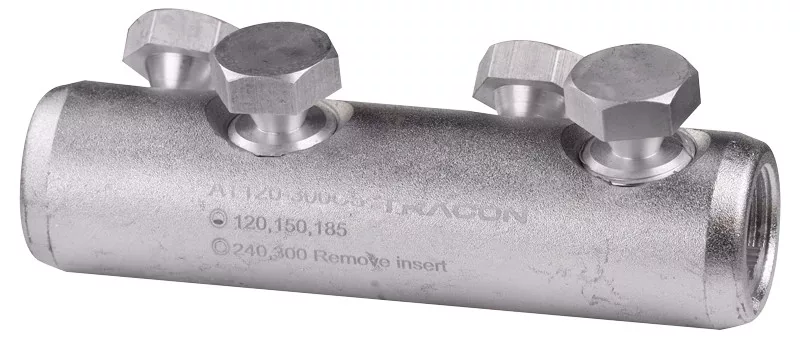

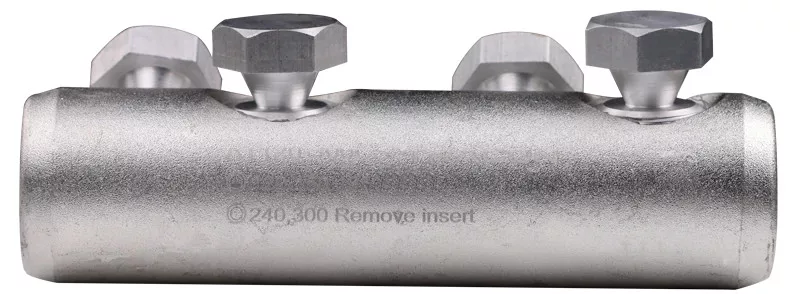

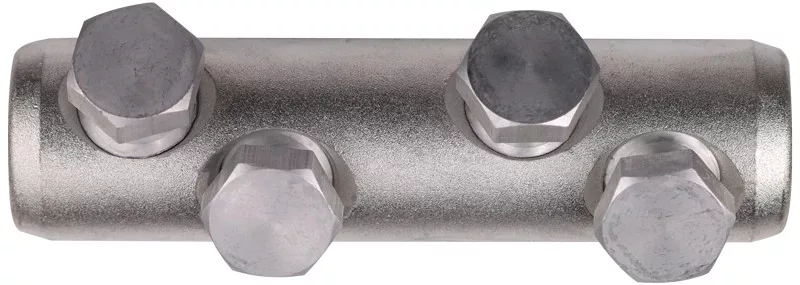

A Tracon AT120-300CS egy szakadófejű (szakadófejes) csavaros, alumínium toldóhüvely, amely két vezetékvég összekötésére (toldására) szolgál, mechanikus szorítócsavarokkal, présszerszám nélkül. A 120-300 mm² keresztmetszet-tartományban használható, névleges árama 520 A. A csupasz kivitel elsősorban alumínium vezetők toldásához készült.

A szakadófejű csavarok feje a helyes meghúzási nyomatéknál letörik, így külön nyomatékkulcs nélkül is biztosítható a megfelelő szorítás. A hüvely méretei: belső átmérő (d1) 24 mm, külső átmérő (D) 37 mm, teljes hossz (L) 140 mm.

Fő műszaki jellemzők

• Gyártói cikkszám: AT120-300CS
• Terméktípus: szakadófejes csavaros alumínium toldóhüvely
• Vezeték anyaga: alumínium
• Felület: csupasz (szigetelés nélkül)
• Beköthető keresztmetszet: 120-300 mm²
• Szorítócsavarok: (2+2)×M22 (szakadófejű)
• Névleges áram: 520 A
• Belső átmérő (d1): 24 mm
• Külső átmérő (D): 37 mm
• Teljes hossz (L): 140 mm
• Szerelés: csavaros (szakadófejű, présszerszám nélkül)

Tipikus felhasználási területek

• Alumínium vezetők présszerszám nélküli, csavaros toldása
• Energiaelosztó hálózatok és szabadvezetékek összekötése
• Transzformátorállomások és elosztók vezetékezése
• Nagyáramú ipari villamos szerelés

Gyakori kérdések

Mit jelent a szakadófejű csavar?

A csavar feje a helyes meghúzási nyomatéknál letörik, így nyomatékkulcs nélkül is biztosítható a megfelelő szorítás.

Mire való a AT120-300CS?

Két alumínium vezetékvég egyenes összekötésére (toldására), 120-300 mm² tartományban, 520 A névleges áramig.

Kell hozzá présszerszám?

Nem, a hüvely mechanikus, csavaros rögzítésű, présszerszám nem szükséges.

Hány szorítócsavarja van?

A hüvelyt (2+2)×M22 szakadófejű szorítócsavar rögzíti (oldalanként egyenlő elosztásban).

Szigetelt ez a hüvely?

Nem, csupasz kivitel. A toldás után szükség esetén külön szigetelés alkalmazható.

Milyen anyagú?

Alumínium, kifejezetten alumínium vezetők toldásához.
