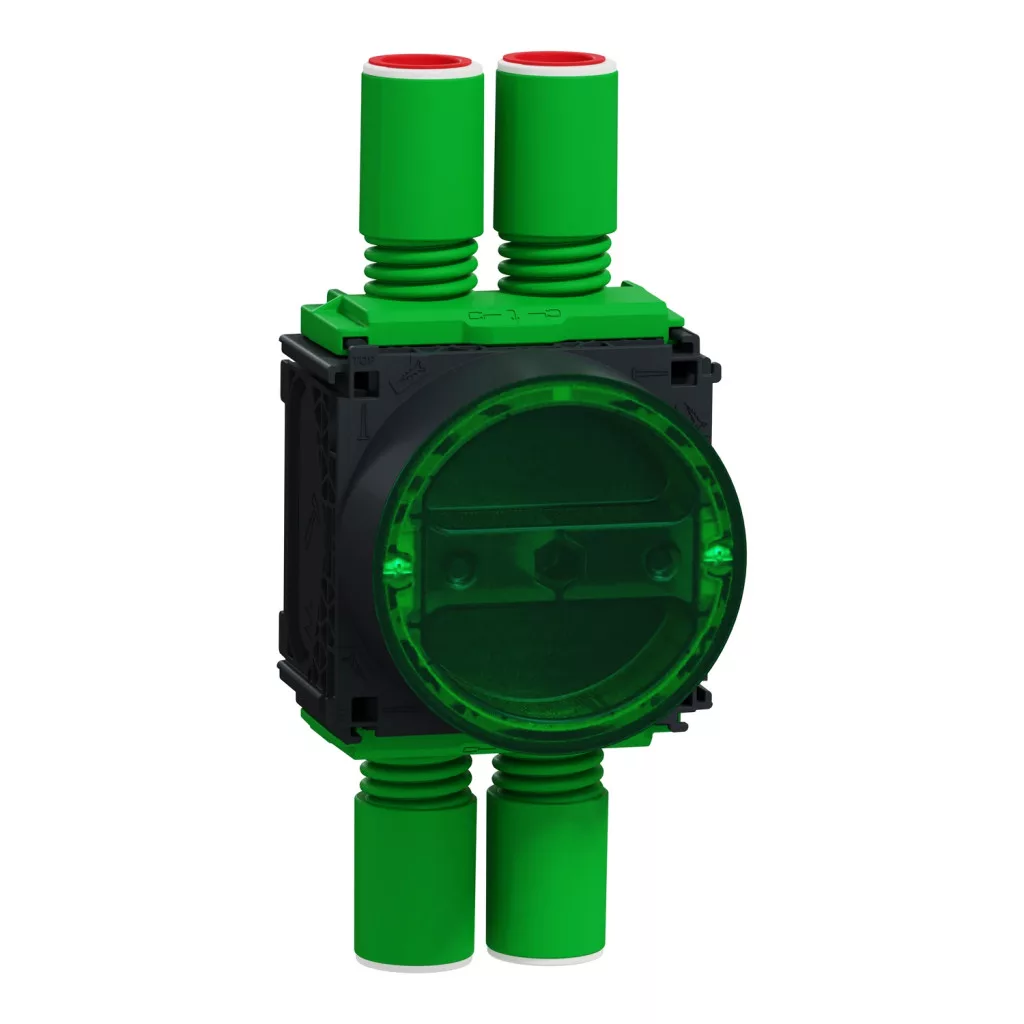

Schneider Electric IMT80253 UNICA SYSTEM+ betonba süllyeszthető doboz XS padlódobozokhoz

Schneider Unica System+ Betonba süllyeszthető doboz XS padlódobozokhoz (IMT80253)

A padlócsatlakozók beépítéséhez a betonszerkezetben előre ki kell alakítani a készülékhelyet. Ez a doboz a betonozás előtt kerül a helyére, és a kiöntés után zsaluzat nélkül, tisztán megmaradó nyílást ad az XS méretű padlócsatlakozó számára.

A dobozon 4 db kombi-kitörés, Ø 16 mm / 20 mm található, amelyeken a védőcső bevezethető. A szerelési támogatás 24…39 mm vastagságú táblához igazodik, a sorolás 1-es, anyaga PPA (poliftalamid), színe szürke.

Műszaki jellemzők

• Beépítési nyílás átmérője: 73 mm
• Hosszúság: 171 mm
• Szélesség: 71 mm
• Mélység: 69 mm
• Kábelbevezetés: 4 db kombi-kitörés, Ø 16 mm / 20 mm
• Szerelési támogatás: 24…39 mm vastagságú tábla
• Sorolás: 1-es sorolás
• Anyag: PPA (poliftalamid)
• Színárnyalat: szürke
• Védettség: IP30
• Tömeg: 0,093 kg

Felhasználási területek

• Betonpadlóba épített csatlakozási pontok
• Nagy terű irodák, open space terek
• Tárgyaló- és konferenciatermek
• Kereskedelmi és oktatási létesítmények
• Új építésű és felújított padlószerkezetek

Kapcsolódó termékek

• INS52100 – padlócsatlakozó, négyzet alakú, fém, 2P+F aljzattal
• INS52101 – padlócsatlakozó, kör alakú, fém, 2P+F aljzattal

Gyakori kérdések

Mire való ez a doboz?

A betonozás előtt kerül a padlószerkezetbe, és megőrzi a helyet az XS méretű padlócsatlakozó számára.

Mekkora nyílást hagy?

A beépítési nyílás átmérője 73 mm.

Hogyan vezethető be a védőcső?

A dobozon 4 db kombi-kitörés, Ø 16 mm / 20 mm van, amelyek a szükséges helyen kitörhetők.

Milyen anyagból készül?

A doboz anyaga PPA (poliftalamid), ami a betonozás terhelését és a nedvességet is elviseli.

Milyen vastagságú táblához való?

A szerelési támogatás 24…39 mm vastagságú táblához készült.

Milyen védettségű?

A doboz IP30 védettségű; a végleges védettséget a beépített padlócsatlakozó adja.
