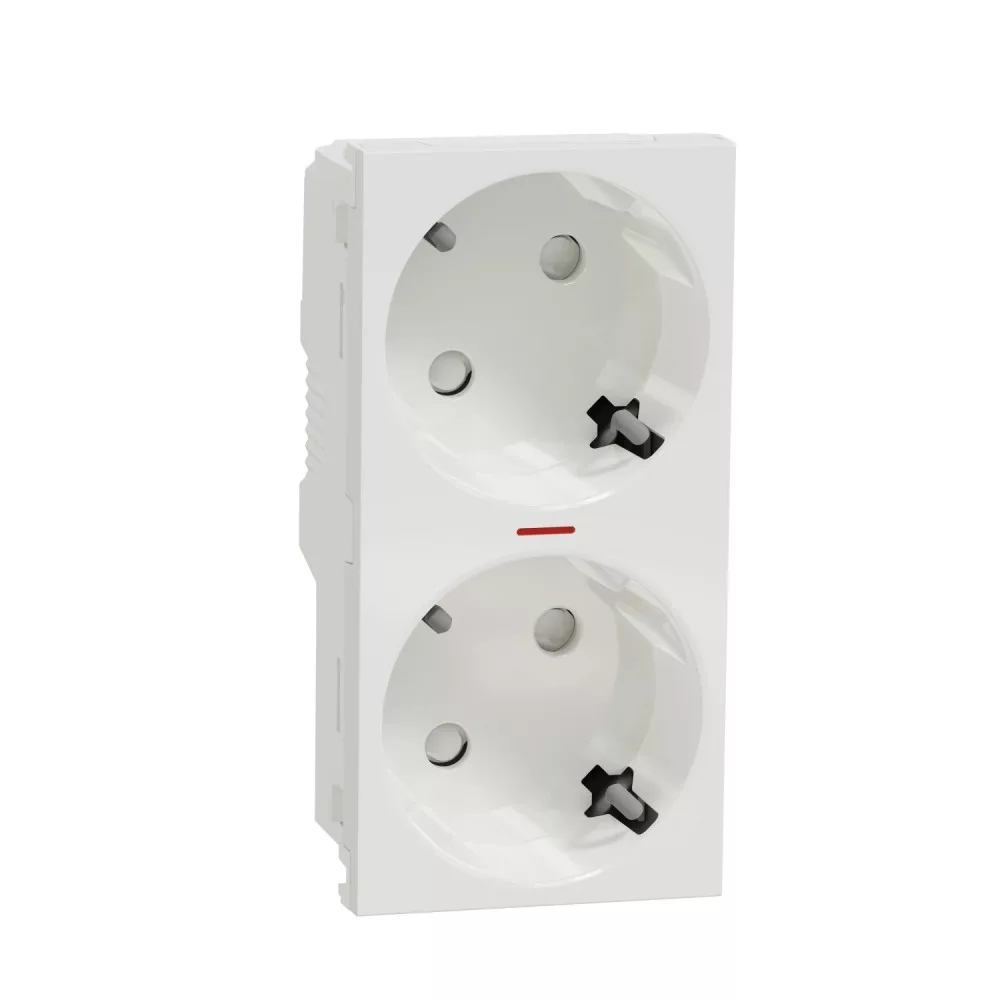

Schneider Electric NU306718AS UNICA SYSTEM+ 2x2P+F csatlakozóaljzat 45°, biztonsági zsaluval, jelzőfénnyel, fehér

Schneider Unica System+ 2x2P+F csatlakozóaljzat 45°, biztonsági zsaluval, jelzőfénnyel, fehér (NU306718AS)

A moduláris csatlakozóaljzat a Unica System+ padlódobozokba, asztali és bútoregységekbe, valamint a rendszer szerelvénykereteibe pattintható. A biztonsági zsalu megakadályozza, hogy idegen tárgy kerüljön az érintkezőkbe, ezért gyerekek által is használt terekben ajánlott. A beépített piros jelzőfény (1,5 mA) jelzi, ha az aljzat feszültség alatt van, ami a dedikált, szünetmentes vagy műszaki áramkörök megkülönböztetésénél hasznos.

A fehér színárnyalat a Unica System+ standard kivitele, amely a család többi betétjével és a padlódobozok fedlapjával is egységes képet ad. A bekötés IPT átszúrásos és csavaros bekötés, a fogadható vezeték-keresztmetszet 0…2,5 mm². A betét mérete 90 x 45 x 40,4 mm, ami 4 modul helyet foglal el a keretben.

Műszaki jellemzők

• Méretek (magasság × szélesség × mélység): 90 x 45 x 40,4 mm
• Színárnyalat: fehér (RAL 9003)
• Védettség: IP22
• Ütésállóság: IK04
• Tömeg: 0,079 kg
• Aljzatok száma: 2 db, CEE 7/3 (2P+F, Schuko)
• Névleges áram: 16 A
• Névleges üzemi feszültség: 230 V AC, 50/60 Hz
• Modulszám: 4 modul
• Fedél: biztonsági zsaluval
• Földelés: 45°-os földelő érintkező
• Bekötés: IPT átszúrásos és csavaros bekötés, 0…2,5 mm²
• Elektromos élettartam: 10 000 kapcsolási ciklus
• Dielektromos szilárdság: 2000 V
• Rögzítés: rápattintható, süllyesztett szerelés
• Jelzőfény: piros, 1,5 mA áramfelvétel

Felhasználási területek

• Padlódobozok energiapontjai
• Asztali és bútorba épített egységek
• Nagy terű irodák munkaállomásai
• Tárgyaló- és konferenciatermek
• Oktatótermek, laborok, műhelyek

Kapcsolódó termékek

• INS52120 – padlódoboz, 8 modulos, műanyag
• INS52150 – rögzítőkeret padlódobozhoz, 4 modulos
• NU986518 – vakfedél, 1 modulos

Gyakori kérdések

Hány dugvilla csatlakoztatható rá?

A betét 2 db 2P+F Schuko kimenettel készül.

Mit jelent a biztonsági zsalu?

A zsalu az érintkezőnyílásokat takarja, és csak akkor nyílik ki, ha mindkét érintkezőre egyszerre hat erő. Így megakadályozza, hogy egyetlen tárgy bejusson az aljzatba.

Hogyan kell bekötni?

A bekötés IPT átszúrásos és csavaros bekötés történik, 0…2,5 mm² keresztmetszetű vezetékkel.

Hány modul helyet foglal el?

A betét 4 modul széles, mérete 90 x 45 x 40,4 mm (magasság × szélesség × mélység).

Mibe szerelhető be?

A Unica System+ padlódobozaiba, asztali és bútoregységeibe, valamint a rendszer rögzítőkeretei és szerelvénykeretei mögé.

Milyen színekben kapható ez a betét?

A család fehér, alumínium, bézs és antracit dizájnszínben, valamint piros, zöld és narancs jelölőszínben érhető el; utóbbiak a dedikált áramkörök megkülönböztetését segítik.
