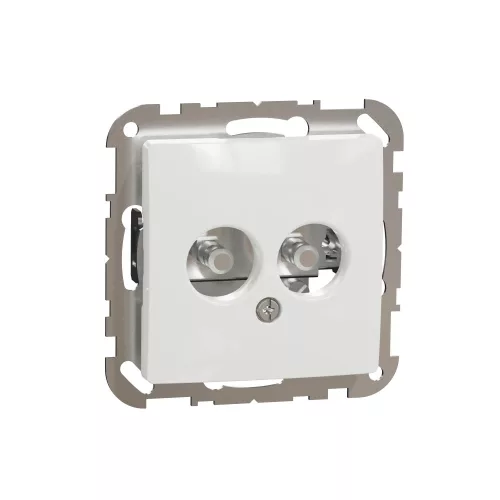

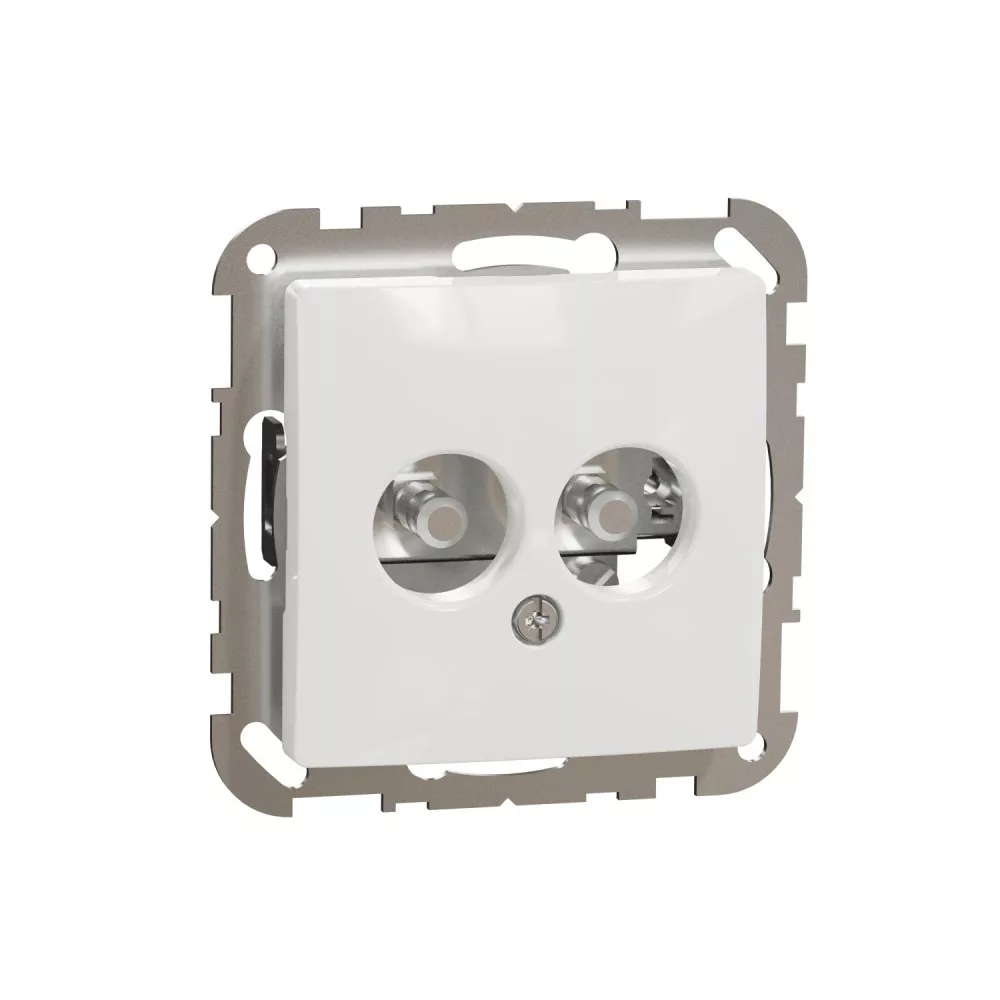

Schneider Electric SDD111061 EPH csatlakozó 16 A – 250 V AC, fehér burkolattal, keret nélkül, csavaros bekötés (Sedna Design / Elements)

Schneider Electric Sedna SDD111061 EPH csatlakozó – 16 A, fehér

A Schneider Electric Sedna Design & Elements sorozat SDD111061 típusú EPH csatlakozója az egyenpotenciálra hozó (potenciálkiegyenlítő) hálózat csatlakoztatási pontjának kiépítésére szolgál. Névleges értékei 16 A és 250 V AC, 50/60 Hz frekvencián, a bekötés csavaros kivitelű.

A készülék süllyesztett és falon kívüli szerelésre egyaránt alkalmas, rögzítése csavarokkal, illetve karmokkal (45…56 mm) történik. Látszó része fényes felületű, Fehér (RAL 9003) árnyalatú, így a Sedna sorozat többi szerelvényével egységes megjelenést ad. Beépítési mélysége 38 mm, védettsége IP20 és IK03.

Fő műszaki jellemzők

• Gyártói cikkszám: SDD111061
• Termékcsalád: Sedna Design és Elements
• Termék típusa: EPH csatlakozó (egyenpotenciálra hozó csatlakozó)
• Névleges áram: 16 A
• Névleges üzemi feszültség (Ue): 250 V AC
• Hálózati frekvencia: 50/60 Hz
• Bekötés: csavaros bekötés
• Szerelés: süllyesztett vagy falon kívüli
• Rögzítés: csavarokkal, karmok tartománya 45…56 mm
• Kivitel: mechanizmus rögzítőkerettel és fedlappal (keret nélkül)
• Méretek: 73x73x38 mm (magasság × szélesség × mélység)
• Szín és felület: Fehér (RAL 9003), fényes
• Védettség: IP20, IK03
• Keret: nem tartozék, külön rendelendő

Tipikus felhasználási területek

• Potenciálkiegyenlítő hálózat csatlakozási pontjának kiépítése
• Fürdőszobák és vizes helyiségek egyenpotenciálra hozása
• Egészségügyi és laboratóriumi helyiségek szerelvényezése
• Sedna sorozattal szerelt helyiségek egységes kiépítése
• Meglévő süllyesztett szerelvények cseréje

Gyakori kérdések

Mi az az EPH csatlakozó?

Az EPH (egyenpotenciálra hozó) csatlakozó a potenciálkiegyenlítő hálózat csatlakoztatási pontja, amelyen keresztül a helyiségben lévő vezető részek azonos potenciálra hozhatók. A keret nem tartozéka a terméknek, azt külön kell megrendelni.

Milyen névleges értékekre készült a SDD111061?

A készülék névleges árama 16 A, üzemi feszültsége 250 V AC, 50/60 Hz hálózati frekvencián.

Hogyan történik a bekötése?

Csavaros bekötéssel, amely tartós és jól ellenőrizhető kapcsolatot ad a potenciálkiegyenlítő vezetőnek.

Milyen szerelési módhoz alkalmas?

Süllyesztett és falon kívüli szereléshez egyaránt, a rögzítés csavarokkal, illetve karmokkal (45…56 mm) történik, a beépítési mélység 38 mm.

Milyen méretű és színű a szerelvény?

Külső méretei 73x73x38 mm (magasság × szélesség × mélység), színe Fehér (RAL 9003), felülete fényes.

Milyen védettséggel rendelkezik?

A készülék IP20 érintésvédelmi és IK03 mechanikai védettségű, a Sedna sorozat többi szerelvényével azonos megjelenéssel.

Milyen szerelvénydobozba építhető be?

A készülék süllyesztett szerelvénydobozba és falon kívüli kivitelben is szerelhető. A süllyesztett szereléshez rendelhető szerelvénydoboz téglafalba vagy gipszkartonfalba.

Falon kívül is felszerelhető ez a termék?

Igen. A típus falon kívüli szerelésre is alkalmas, ehhez gyári kiemelő keret használható, így falbontás és vésés nélkül szerelhető.

Elérhető ez a termék más színben is?

Ez a modell jelenleg kizárólag fehér színben érhető el. A Sedna sorozat más készülékei ugyanakkor több színváltozatban is kaphatók, így a helyiség szerelvényei egységes megjelenésűre tervezhetők.

Milyen keret rendelhető ehhez a termékhez?

A szerelvény önmagában keret nélkül kerül forgalomba. Azonos, fehér színben a következő keretek rendelhetők hozzá:

• SDD311801 – egyes keret, fehér (1 szerelvényhez)
• SDD311802 – kettes keret, fehér (2 szerelvényhez)
• SDD311803 – hármas keret, fehér (3 szerelvényhez)
• SDD311804 – négyes keret, fehér (4 szerelvényhez)
• SDD311805 – ötös keret, fehér (5 szerelvényhez)

Ha eltérő színű kerettel szeretnéd kombinálni a szerelvényt, a teljes választék a Sedna keretek és kiemelőkeretek oldalon érhető el.
