Schneider Electric LVSXY024 PRISMASET XS Vezérlőpanel 24 modul ( LVSXY024 )

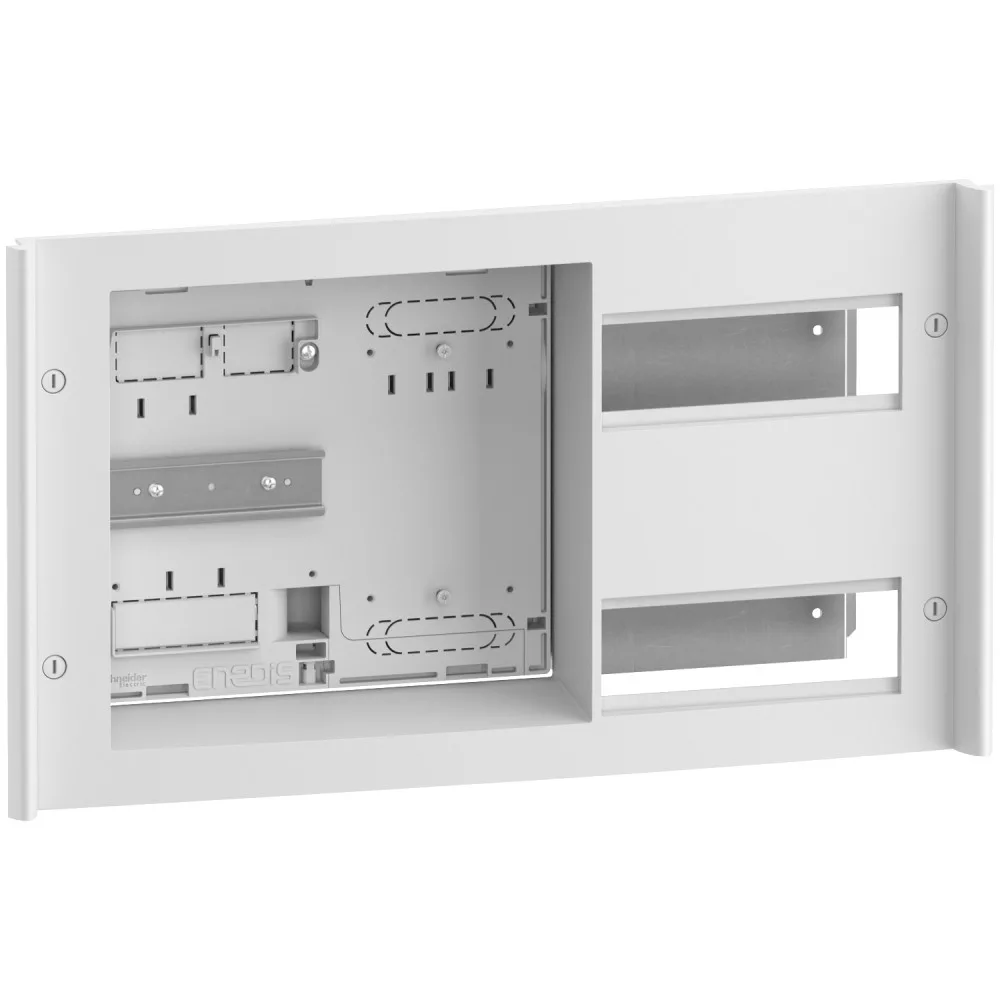

Schneider Electric PrismaSeT XS LVSXY024 vezérlőpanel, 24 modul

A PrismaSeT XS LVSXY024 a 24 modulos PrismaSeT XS szekrényekhez készült vezérlőpanel, amely a fogyasztásmérő és a hozzá tartozó kapcsolókészülékek fogadására szolgál. Névleges árama 90 A, névleges hálózati kialakítása a szekrény kiépítése szerinti.

A panel 2 sorban 12-12, összesen 24 db 18 mm-es modul részére ad helyet. Anyaga technikai műanyag, fehér (RAL 9003) színben; védettsége IP30, ütésállósága IK08, előlapjának tűzállósági képessége 750 °C, üzemi hőmérséklet-tartománya -15…60 °C. Külső mérete 310 × 535 × 70 mm (magasság × szélesség × mélység). Tömege 1,1 kg.

Fő műszaki jellemzők

• Gyártói cikkszám: LVSXY024
• Termékcsalád: PrismaSeT XS
• Termék típusa: vezérlőpanel
• Tartozék kategória: telepítési tartozék
• Kompatibilitás: 24 modulos PrismaSeT XS szekrények
• Szerelés módja: falon kívüli
• Névleges áram (In): 90 A
• Modulok teljes száma: 24 db 18 mm-es modul
• Külső méret (magasság × szélesség × mélység): 310 × 535 × 70 mm
• Tömeg: 1,1 kg
• Anyag: technikai műanyag
• Szín: fehér (RAL 9003)
• Védettségi szint: IP30
• Ütésállóság: IK08
• Elektromos szigetelési osztály: II. osztály
• Tűzállóság: Előlap: 750 °C
• Üzemi hőmérséklet: -15…60 °C
• Terméktanúsítvány: ERDF CPT M&S SPE 13006A

Tipikus felhasználási területek

• Fogyasztásmérő és kapcsolókészülékek fogadása PrismaSeT XS szekrényben
• Mérőhely kialakítása lakóépületben és kis épületben
• Új építésű ingatlan mérőhelyének kiépítése
• Meglévő mérőhely korszerűsítése

Kapcsolódó termékek

• PrismaSeT XS LVSXY624 – Háromfázisú felügyeleti panel, 24 modul
• PrismaSeT XS LVSXY724 – Egyfázisú felügyeleti panel (Linky), 24 modul
• PrismaSeT XS LVSXN118 – teli ajtó, süllyesztett, 1x18 modul
• PrismaSeT XS LVSXQ224 – teli ajtó, falon kívüli, 2x24 modul

Gyakori kérdések

Mire való a LVSXY024 panel?

A 24 modulos PrismaSeT XS szekrényekhez készült vezérlőpanel, amely a fogyasztásmérő és a hozzá tartozó kapcsolókészülékek fogadására szolgál.

Mekkora a névleges árama?

Névleges árama 90 A.

Milyen hálózathoz készült?

A szekrény kiépítése szerinti hálózathoz.

Hány modul helyezhető el rajta?

Összesen 24 db 18 mm-es modul, 2 sorban 12-12 részére.

Mekkora a védettsége?

Védettségi szintje IP30, ütésállósága IK08, üzemi hőmérséklet-tartománya -15…60 °C.

Mekkorák a méretei?

Külső mérete 310 × 535 × 70 mm (magasság × szélesség × mélység), tömege 1,1 kg.
