Schneider Electric LVSXU313 PRISMASET XS Multimédiás szekrény, 3x13 modul, süllyesztett ( LVSXU313 )

Schneider Electric PrismaSeT XS LVSXU313 multimédiás szekrény – süllyesztett, teli ajtó, 3x13 modul

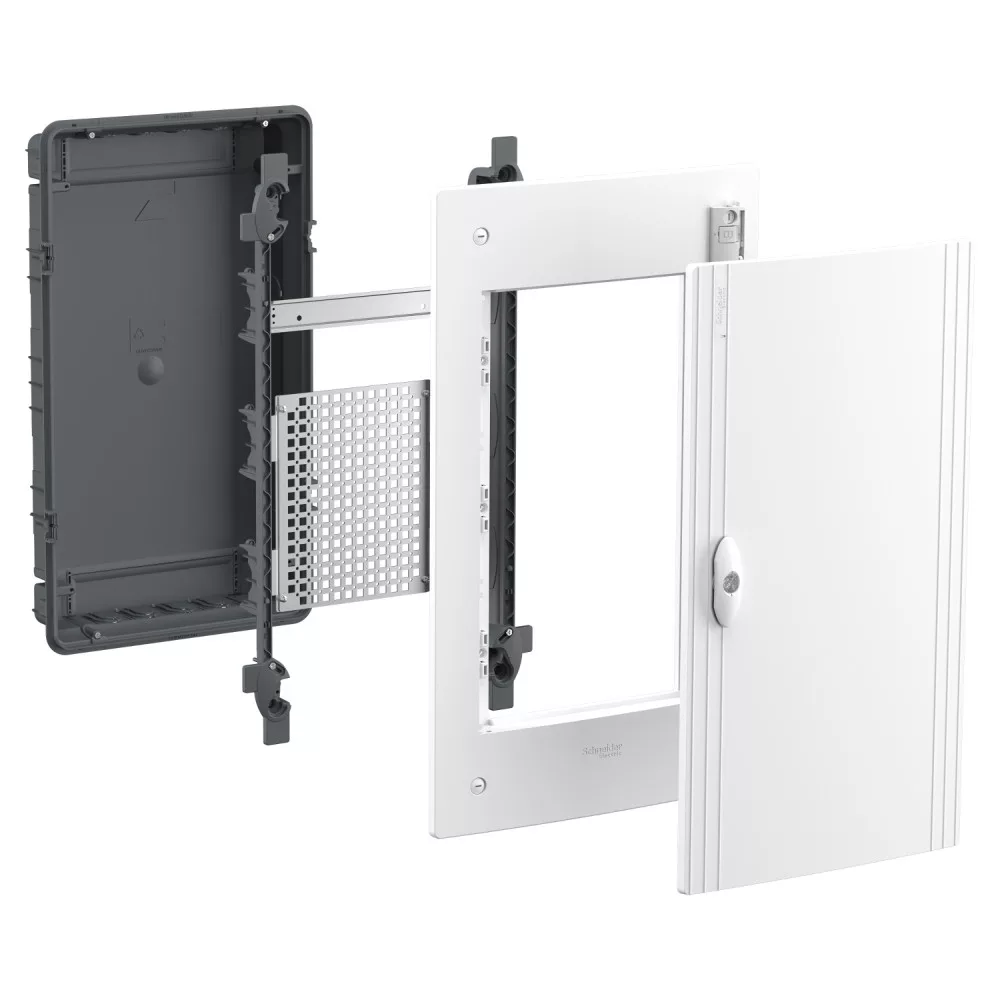

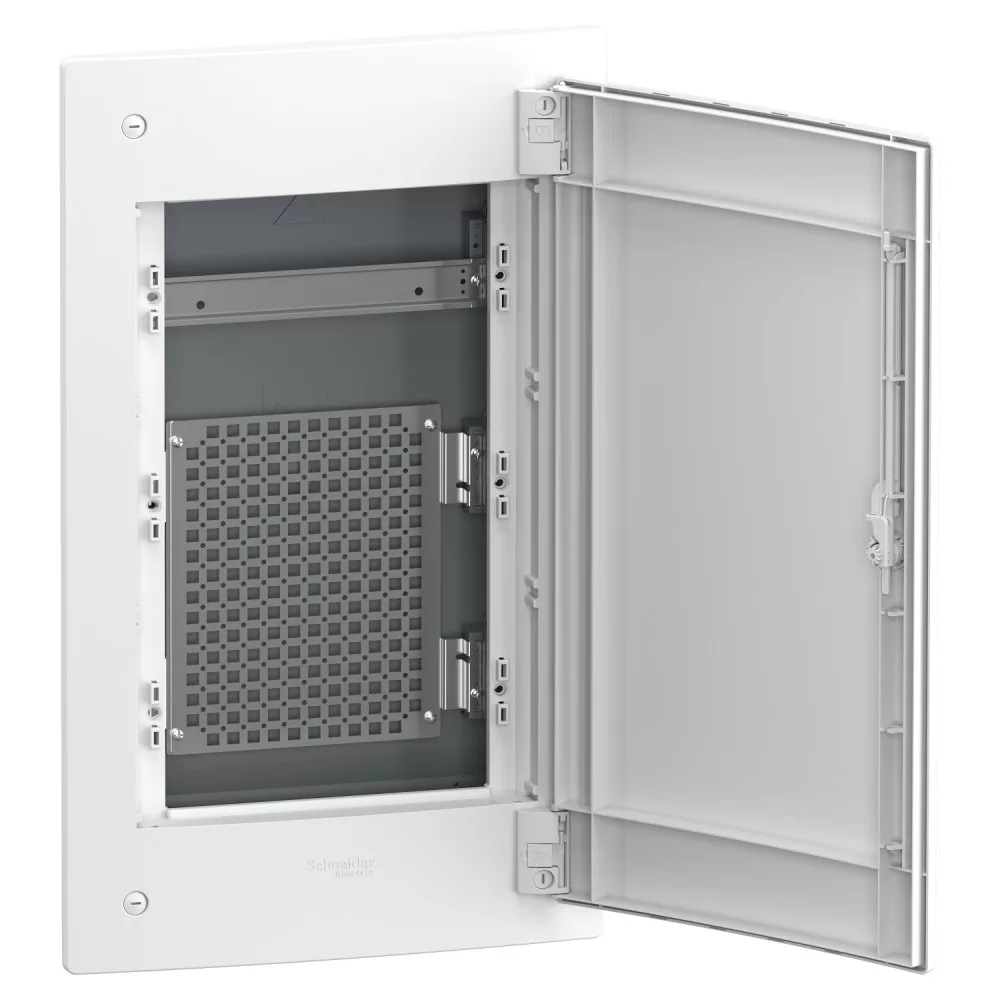

A PrismaSeT XS LVSXU313 multimédiás szekrény a lakás gyengeáramú és erősáramú rendszereinek egy helyen tartására készült. Perforált szerelőlemeze és osztórácsa révén router, switch, elosztó és egyéb hálózati eszközök is elhelyezhetők benne, miközben a DIN-sínre 39 db 18 mm-es moduláris készülék szerelhető 3x13 elrendezésben. A LexCom Home rögzítési tartozékokkal kompatibilis.

A kivitel süllyesztett szerelésre készült, teli ajtóval. A kábelbevezetés kábel vagy cső, kivágott lemezek, eltávolítható fedél révén oldható meg. A ház és az előlap technikai műanyagból készül, fehér (RAL 9003) színben; védettsége IP40 zárt ajtó mellett, ütésállósága IK09 zárt ajtó mellett, elektromos szigetelési osztálya II. Külső mérete 660 × 396 × 136,5 mm (magasság × szélesség × mélység), a falba épülő rész 630 × 366 × 86,5 mm, belső mélysége 80 mm, tömege 4,41 kg.

Fő műszaki jellemzők

• Gyártói cikkszám: LVSXU313
• Termékcsalád: PrismaSeT XS
• Termék típusa: multimédiás szekrény
• Szerelés módja: süllyesztett
• Sorok száma: 3 sor
• Modulok száma soronként: 13 db
• Modulok teljes száma: 39 db 18 mm-es modul
• Ajtó típusa: teli
• Sín típusa: szimmetrikus DIN-sín
• Szerelőlemez: perforált
• Névleges áram (In): 125 A
• Névleges szigetelési feszültség (Ui): 400 V
• Teljesítmény-disszipáció: 71 W
• Kábelbevezetés: kábel vagy cső, kivágott lemezek, eltávolítható fedél
• Zárhatóság: biztonsági kulcs opcióval
• Külső méret (magasság × szélesség × mélység): 660 × 396 × 136,5 mm
• Falba épülő méret (magasság × szélesség × mélység): 630 × 366 × 86,5 mm
• Belső mélység: 80 mm
• Tömeg: 4,41 kg
• Tartozékok: 1 db azonosító címke, 1 db címkevédő, 1 db üres fedlap csík, 1 db ajtó, 1 db osztórács, 1 db DIN sín, 1 db hátsó fedlap
• Anyag: Hátsó rész: technikai műanyag; Szekrény: technikai műanyag; előlap: technikai műanyag; Ajtó: technikai műanyag
• Szín: szekrény és előlap fehér (RAL 9003), ajtó fehér (RAL 9003)
• Védettségi szint: IP40 zárt ajtó mellett
• Ütésállóság: IK09 zárt ajtó mellett
• Elektromos szigetelési osztály: II. osztály
• Tűzállóság: Bar: 850 °C; Szekrény: 750 °C; Ajtó: 650 °C
• Túlfeszültségi kategória: II
• Üzemi hőmérséklet: -25…60 °C
• Szabványok: IEC 60670-1, IEC 60670-24
• Minőségi jelölés: IMQ

Tipikus felhasználási területek

• Lakás gyengeáramú és erősáramú rendszereinek egy helyen tartása
• Router, switch és hálózati eszközök elhelyezése az elosztó mellett
• Strukturált kábelezés központi pontjának kialakítása
• Új építésű lakások és családi házak okosotthon-előkészítése
• Meglévő hálózat bővítése és rendezése

Kapcsolódó termékek

• PrismaSeT XS LVSXU318 – multimédiás szekrény, süllyesztett, 3x18 modul
• PrismaSeT XS LVSXV313 – multimédiás szekrény, falon kívüli, 3x13 modul
• PrismaSeT XS LVSXV318 – multimédiás szekrény, falon kívüli, 3x18 modul
• PrismaSeT XS LVSXN313 – teli ajtó, süllyesztett, 3x13 modul

Gyakori kérdések

Mire való a LVSXU313 multimédiás szekrény?

A lakás gyengeáramú és erősáramú rendszereinek egy helyen tartására: a perforált szerelőlemezen hálózati eszközök, a DIN-sínen moduláris készülékek helyezhetők el.

Hány modul fér el benne?

A DIN-sínre összesen 39 db 18 mm-es moduláris készülék szerelhető, 3x13 elrendezésben.

Milyen szerelési módhoz készült?

Süllyesztett szereléshez; a falba épülő rész mérete 630 × 366 × 86,5 mm.

Milyen hálózati eszközök helyezhetők el benne?

A perforált szerelőlemez és az osztórács révén router, switch, elosztó és hasonló eszközök; a LexCom Home rögzítési tartozékokkal kompatibilis.

Lezárható a szekrény?

Igen, biztonsági kulcs opcióval lezárható.

Mekkorák a méretei?

Külső mérete 660 × 396 × 136,5 mm (magasság × szélesség × mélység), belső mélysége 80 mm, tömege 4,41 kg.
