Schneider Electric PrismaSeT S LVSST724 fém maszkolt szekrény 168 modul 7 sor, falon kívüli, IP30 (IP41 ajtóval, külön rendelhető), védőföld és nulla sínnel - Méretek : 1258x507x191mm

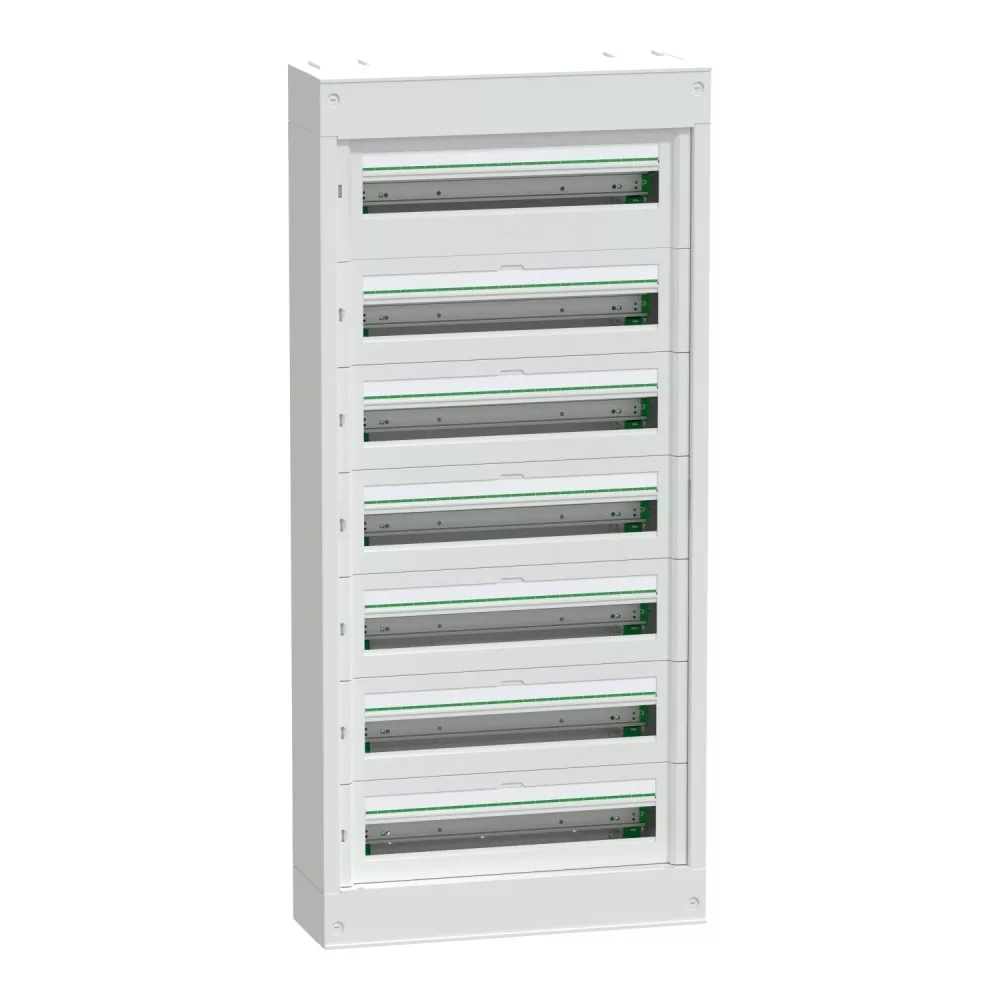

Schneider Electric PrismaSeT S LVSST724 elosztószekrény – falon kívüli, 7x24 modul

A PrismaSeT S LVSST724 a Schneider Electric fém falú, falon kívüli elosztószekrénye nagyobb lakossági és kis épületekben megvalósuló villamos elosztáshoz. A szekrénybe 168 db 18 mm-es moduláris készülék szerelhető 7x24 elrendezésben, szimmetrikus DIN-sínre, moduláris előlap mögé. Névleges árama 160 A, névleges szigetelési feszültsége 400 V, teljesítmény-disszipációja 187 W.

A szekrény ajtó nélkül kerül forgalomba: ajtó nélkül védettsége IP30 és ütésállósága IK08, a külön rendelhető teli vagy átlátszó ajtóval IP41, illetve IK09 érhető el. Az ajtó biztonsági kulcs opcióval lezárható. Gyárilag beépített föld sorkapoccsal érkezik: 1 db, 96 kimenettel, 12 x 25 mm² + 84 x 4 mm² kivezetéssel. A kábelbevezetés kábel vagy cső, kivágott lemezek, csatorna, eltávolítható fedél révén oldható meg. A szekrény fémből, az előlap technikai műanyagból készül, fehér (RAL 9003) színben. Külső mérete 1256 × 570 × 191 mm (magasság × szélesség × mélység), tömege 23,23 kg.

Fő műszaki jellemzők

• Gyártói cikkszám: LVSST724
• Termékcsalád: PrismaSeT S
• Termék típusa: fém elosztószekrény
• Szekrény kivitele: fali szekrény
• Szerelés módja: falon kívüli
• Sorok száma: 7 sor
• Modulok száma soronként: 24 db
• Modulok teljes száma: 168 db 18 mm-es modul
• Ajtó: nem tartozék, külön rendelhető (teli vagy átlátszó)
• Sín típusa: szimmetrikus DIN-sín
• Előlap típusa: moduláris
• Névleges áram (In): 160 A
• Névleges szigetelési feszültség (Ui): 400 V
• Teljesítmény-disszipáció: 187 W
• Föld sorkapcsok: 1 db, 96 kimenettel
• Elosztóblokk kivezetések (föld): 12 x 25 mm² + 84 x 4 mm²
• Csatlakozás típusa: Csavaros csatlakozók (föld) , 12 x 6…25 mm²; Benyomható (föld) , 84 x 1,5…4 mm² (sodrott); Benyomható (föld) , 84 x 6 mm² (merev)
• Kábelbevezetés: kábel vagy cső, kivágott lemezek, csatorna, eltávolítható fedél
• Zárhatóság: biztonsági kulcs opcióval
• Külső méret (magasság × szélesség × mélység): 1256 × 570 × 191 mm
• Tömeg: 23,23 kg
• Tartozékok: 7 db címkevédő, 2 db üres fedlap csík, 1 db sorkapocs, 5 db kábelbilincs, 7 db moduláris előlap
• Anyag: Szekrény: fém; előlap: technikai műanyag
• Szín: Szekrény: fehér (RAL 9003); előlap: fehér (RAL 9003)
• Védettségi szint: IP30 ajtó nélkül; IP41 ajtóval
• Ütésállóság: IK08 ajtó nélkül; IK09 ajtóval
• Elektromos szigetelési osztály: II. osztály
• Tűzállóság: előlap: 750 °C
• Túlfeszültségi kategória: II
• Üzemi hőmérséklet: -25…60 °C
• Szabványok: IEC 60670-1, IEC 60670-24

Tipikus felhasználási területek

• Társasházak, irodaházak és kis épületek fő- és alelosztói
• Nagyobb áramkörszámú lakossági elosztóhálózatok kiépítése
• Kismegszakítók, áram-védőkapcsolók, túlfeszültség-védelem és megszakítók elhelyezése
• Kereskedelmi és kisipari létesítmények villamos elosztása
• Meglévő elosztóhálózat bővítése és korszerűsítése

Kapcsolódó termékek

• PrismaSeT S LVSSDP724 – teli ajtó, 7x24 modul
• PrismaSeT S LVSSDT724 – átlátszó ajtó, 7x24 modul
• PrismaSeT S-XS LVSXK2 – csatlakozóblokk tartó készlet, 24 modulos
• PrismaSeT S-XS LVSXX7 – külső rögzítőfülek, 4 db

Gyakori kérdések

Hány modul fér el a LVSST724 szekrényben?

Összesen 168 db 18 mm-es moduláris készülék, 7 sorban 24-24 modul, szimmetrikus DIN-sínre szerelve.

Tartozik ajtó a szekrényhez?

Nem, a szekrény ajtó nélkül kerül forgalomba. A megfelelő méretű teli vagy átlátszó ajtó külön rendelhető.

Mekkora a védettsége?

Ajtó nélkül IP30 és IK08, a külön rendelhető ajtóval IP41, illetve IK09.

Milyen anyagból készül a szekrény?

A szekrény fémből, az előlap technikai műanyagból készül, fehér (RAL 9003) színben.

Tartalmaz föld sorkapcsot?

Igen, 1 db föld sorkapoccsal érkezik, 96 kimenettel, 12 x 25 mm² + 84 x 4 mm² kivezetéssel.

Mekkorák a méretei és a névleges árama?

Külső mérete 1256 × 570 × 191 mm (magasság × szélesség × mélység), tömege 23,23 kg, névleges árama 160 A.
