Schneider Electric PrismaSeT S-XS 3P+N csatlakozó blokk készlet, 24M

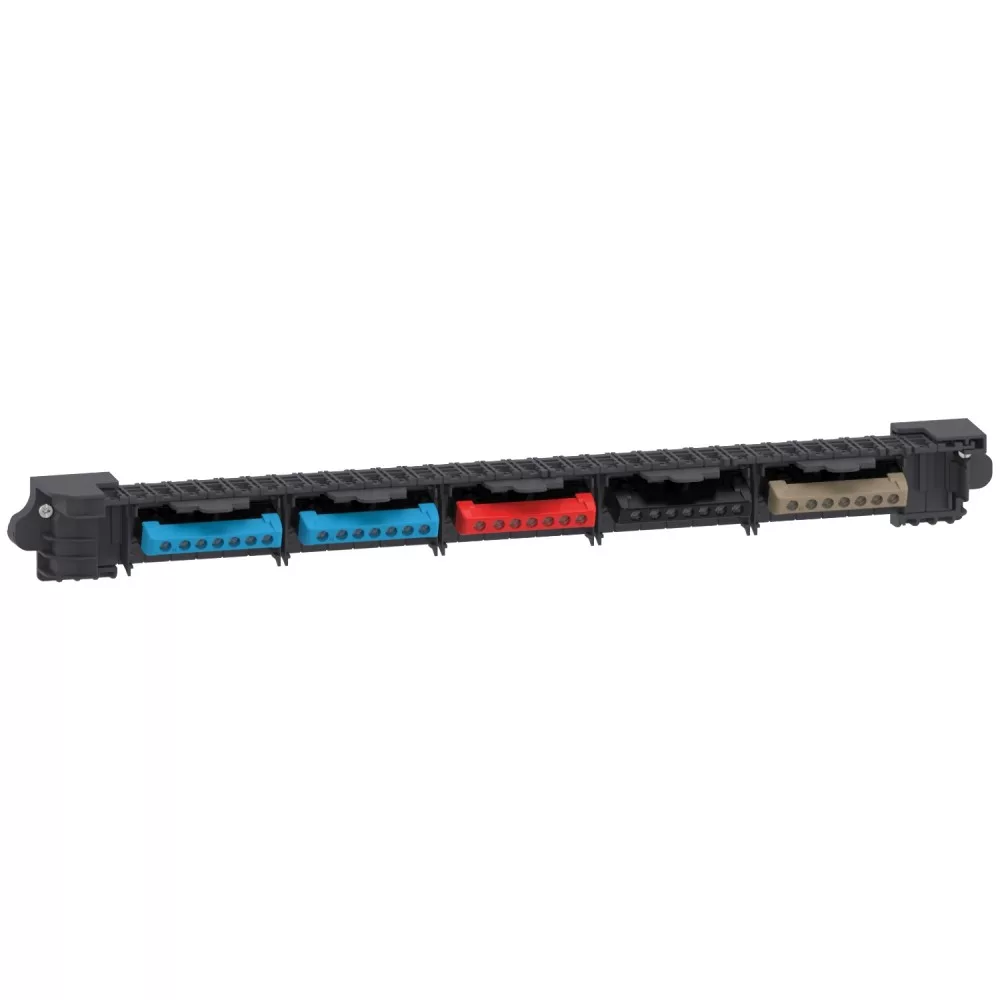

Schneider Electric PrismaSeT S-XS LVSXK724 3P+N csatlakozóblokk készlet

Az LVSXK724 készlet a három fázis és a nulla vezető elosztására szolgál a PrismaSeT S és PrismaSeT XS szekrényekben. A készlet 5 db sorkapcsot és 1 db sorkapocstartót tartalmaz, így egy lépésben beépíthető, 24 modulos szekrénysorba.

Névleges árama 125 A, névleges szigetelési feszültsége 400 V, pólusszáma 4. Sorkaponcsonként 7-7 kimenet érhető el csavaros-szorítós kapcsokkal, 1 x 35 mm²; 6 x 16 mm² kivezetéssel. Külső mérete 20 × 534 × 10 mm (magasság × szélesség × mélység). Tömege 0,22 kg.

Fő műszaki jellemzők

• Gyártói cikkszám: LVSXK724
• Termékcsalád: PrismaSeT (S és XS)
• Termék típusa: 3P+N csatlakozóblokk készlet
• Tartozék kategória: csatlakozó tartozék
• Kompatibilitás: 24 modulos PrismaSeT S és PrismaSeT XS szekrények
• Szerelés módja: süllyesztett és falon kívüli szekrényhez egyaránt
• Pólusok száma: 4 (3 fázis + nulla)
• Névleges áram (In): 125 A
• Névleges szigetelési feszültség (Ui): 400 V
• Nulla sorkapcsok: 2 db, egyenként 7 kimenettel
• Fázis sorkapcsok: 3 db, egyenként 7 kimenettel
• Kivezetések: 1 x 35 mm²; 6 x 16 mm²
• Csatlakozás: csavaros-szorítós kapcsok
• Készlet tartalma: 5 db db sorkapocs, 1 db db sorkapocs tartó
• Külső méret (magasság × szélesség × mélység): 20 × 534 × 10 mm
• Tömeg: 0,22 kg
• Üzemi hőmérséklet: -25…60 °C

Tipikus felhasználási területek

• Három fázis és nulla vezető elosztása PrismaSeT szekrényben
• Háromfázisú lakossági és kisipari elosztók szerelése
• Betáplálási pont rendezett kiosztásának kialakítása
• Meglévő elosztó bővítése új leágazásokkal

Kapcsolódó termékek

• PrismaSeT S-XS LVSXK2 – Csatlakozóblokk tartó készlet, 24 modulos szekrényekhez
• PrismaSeT S-XS LVSXK6 – SPD csatlakozókészlet
• PrismaSeT S LVSST424 – elosztószekrény, 4x24 modul
• PrismaSeT S LVSSD624 – elosztószekrény kábelcsatornával, 6x24 modul

Gyakori kérdések

Mire való az LVSXK724 készlet?

A három fázis és a nulla vezető elosztására szolgál a PrismaSeT szekrényekben.

Mit tartalmaz a készlet?

5 db sorkapcsot és 1 db sorkapocstartót.

Mekkora a névleges árama?

Névleges árama 125 A, névleges szigetelési feszültsége 400 V.

Hány kimenete van?

Sorkaponcsonként 7 kimenet, csavaros-szorítós kapcsokkal.

Melyik szekrényekhez való?

A 24 modulos PrismaSeT S és PrismaSeT XS szekrényekhez, süllyesztett és falon kívüli kivitelhez egyaránt.

Mekkora a tömege?

Tömege 0,22 kg.
