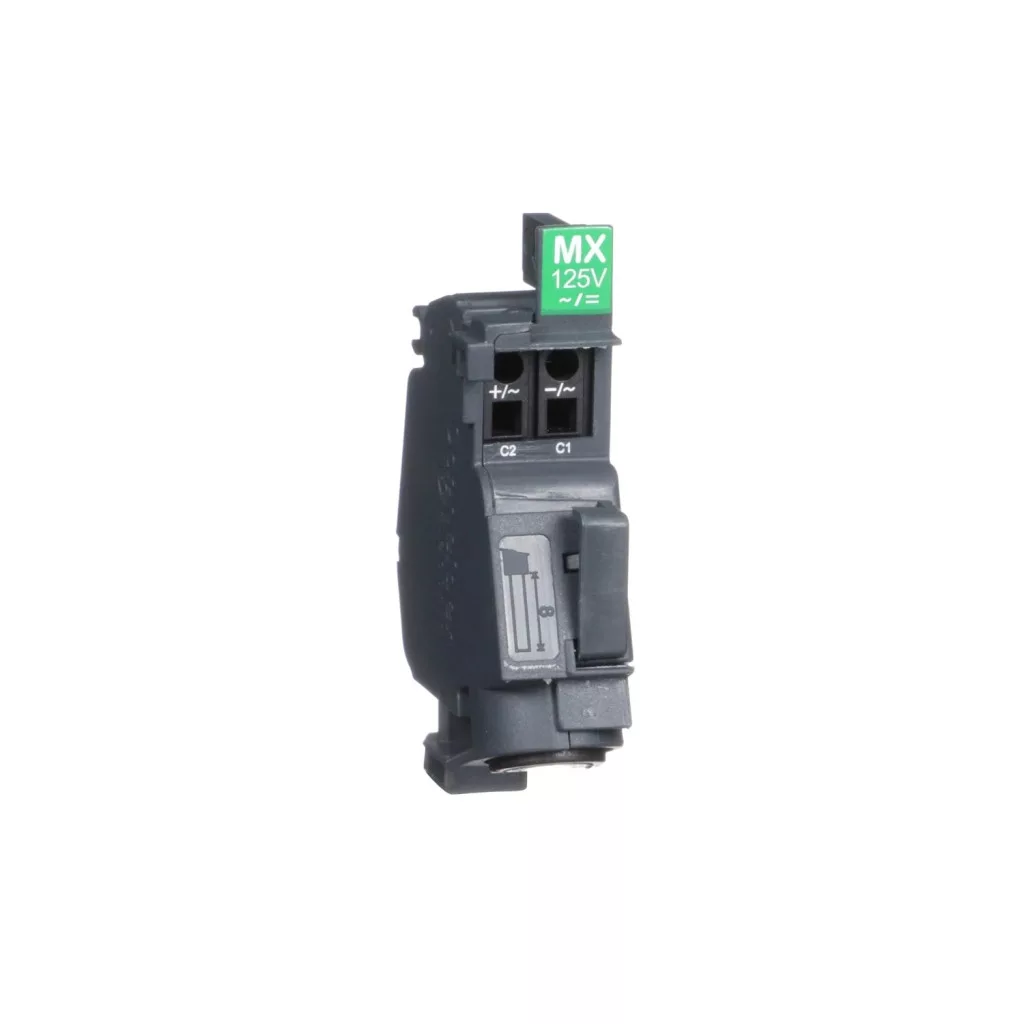

Schneider LV426843 ComPacT NSXm MX munkaáramú kioldó 110…130 V AC / 125 V DC

Schneider ComPacT NSXm MX munkaáramú kioldó 110…130 V AC / 125 V DC – LV426843

Az LV426843 a Schneider Electric ComPacT NSXm készülékcsalád tartozéka: MX munkaáramú kioldó 110…130 V AC / 125 V DC. A megszakító távoli kikapcsolására szolgál: vezérlőjel hatására, 50 ms-nál rövidebb válaszidővel old ki.

A kioldó a megszakító homloklapján kialakított tartozékhelyre pattintható, a készülék megbontása nélkül. A tartozék a ComPacT NSXm100 és NSXm160 keretméretű megszakítókhoz és szakaszolókapcsolókhoz illeszkedik. A tartozék szerszám nélkül vagy egyszerű csavarhúzóval felszerelhető.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSXm
• Cikkszám: LV426843
• Típus: munkaáramú feszültségkioldó (MX)
• Vezérlőfeszültség (Uc): 110…130 V AC / 125 V DC
• Működés: munkaáramú kioldás (vezérlőjelre kiold)
• Működési küszöb: 0,7 × Un kioldás
• Válaszidő: < 50 ms
• Vezérlőjel: impulzus (min. 20 ms) vagy tartós jel
• Bekötés: rugós szorítású csatlakozás
• Tömeg: kb. 0,036 kg
• Kompatibilis készülékek: Schneider ComPacT NSXm100 és NSXm160 megszakítók és szakaszolókapcsolók

Felhasználási területek

• Megszakító távoli kikapcsolása vezérlőjellel
• Vészleállító gombkörök és biztonsági reteszelések
• Tűzvédelmi és épületfelügyeleti rendszerek lekapcsoló parancsai
• Automatizált kapcsolószekrények és gépsorok

Gyakori kérdések

Mire való az LV426843 tartozék?

A megszakító távoli kikapcsolására szolgál: vezérlőjel hatására, 50 ms-nál rövidebb válaszidővel old ki.

Mekkora vezérlőfeszültséggel működik?

A vezérlőáramkör névleges feszültsége 110…130 V AC / 125 V DC.

Mi a különbség az MN és az MX kioldó között?

Az MN feszültséghiány-kioldó akkor kapcsol ki, ha a vezérlőfeszültség megszűnik vagy jelentősen lecsökken, tehát vezetékszakadás esetén is működik. Az MX munkaáramú kioldó ezzel szemben akkor old ki, amikor feszültséget kap, vagyis aktív vezérlőjelre kapcsol.

Egy megszakítóba hány kioldó szerelhető?

A ComPacT NSXm készülékek egy helyet biztosítanak feszültségkioldó számára, ezért MN és MX kioldó egyszerre nem építhető be ugyanabba a készülékbe.

Mely készülékekhez használható?

A tartozék a Schneider ComPacT NSXm100 és NSXm160 kerethez készült megszakítókhoz és szakaszolókapcsolókhoz való, például NSXm100N 3P 100 A megszakító, NSXm160N 3P 160 A megszakító vagy NSXm100NA 3P 100 A szakaszolókapcsoló.

Mekkora a tömege?

A tartozék tömege kb. 0,036 kg.
