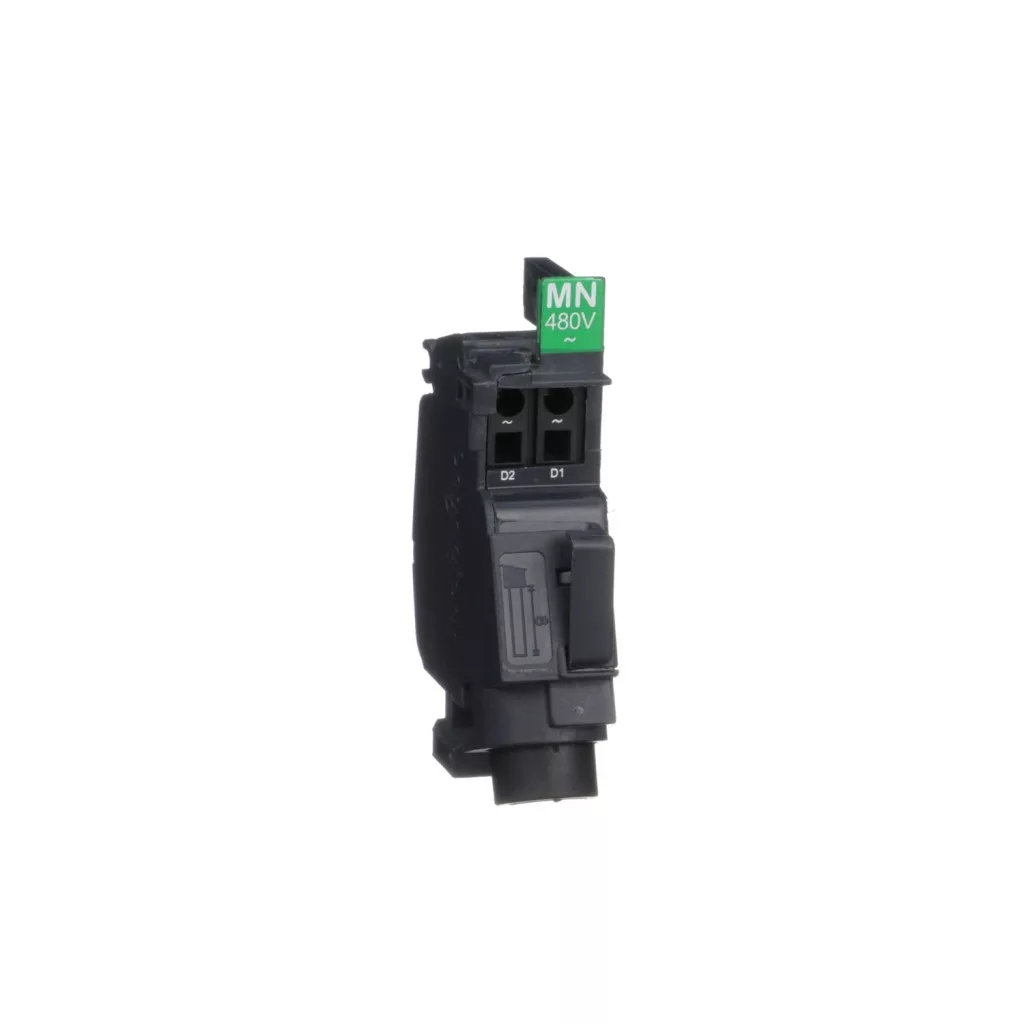

Schneider LV426807 ComPacT NSXm MN feszültséghiány-kioldó 440…480 V AC 60 Hz

Schneider ComPacT NSXm MN feszültséghiány-kioldó 440…480 V AC 60 Hz – LV426807

Az LV426807 a Schneider Electric ComPacT NSXm készülékcsalád tartozéka: MN feszültséghiány-kioldó 440…480 V AC 60 Hz. A megszakító automatikus kikapcsolására szolgál, ha a vezérlőfeszültség megszűnik vagy a névleges érték 0,35…0,7-szerese alá csökken.

A kioldó a megszakító homloklapján kialakított tartozékhelyre pattintható, a készülék megbontása nélkül. A tartozék a ComPacT NSXm100 és NSXm160 keretméretű megszakítókhoz és szakaszolókapcsolókhoz illeszkedik. A tartozék szerszám nélkül vagy egyszerű csavarhúzóval felszerelhető.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSXm
• Cikkszám: LV426807
• Típus: feszültséghiány-kioldó (MN)
• Vezérlőfeszültség (Uc): 440…480 V AC 60 Hz
• Működés: feszültséghiány-kioldás (a feszültség kimaradásakor kiold)
• Működési küszöb: 0,35…0,7 × Un kioldás, 0,85 × Un feletti visszakapcsolás
• Válaszidő: < 50 ms
• Bekötés: rugós szorítású csatlakozás
• Tömeg: kb. 0,061 kg
• Kompatibilis készülékek: Schneider ComPacT NSXm100 és NSXm160 megszakítók és szakaszolókapcsolók

Felhasználási területek

• Vészleállító áramkörök kialakítása feszültségkimaradásra
• Gépek és technológiai sorok automatikus lekapcsolása tápkimaradáskor
• Újraindulás elleni védelem motoros hajtásoknál
• Ipari elosztók és kapcsolószekrények távoli lekapcsolása

Gyakori kérdések

Mire való az LV426807 tartozék?

A megszakító automatikus kikapcsolására szolgál, ha a vezérlőfeszültség megszűnik vagy a névleges érték 0,35…0,7-szerese alá csökken.

Mekkora vezérlőfeszültséggel működik?

A vezérlőáramkör névleges feszültsége 440…480 V AC 60 Hz.

Mi a különbség az MN és az MX kioldó között?

Az MN feszültséghiány-kioldó akkor kapcsol ki, ha a vezérlőfeszültség megszűnik vagy jelentősen lecsökken, tehát vezetékszakadás esetén is működik. Az MX munkaáramú kioldó ezzel szemben akkor old ki, amikor feszültséget kap, vagyis aktív vezérlőjelre kapcsol.

Egy megszakítóba hány kioldó szerelhető?

A ComPacT NSXm készülékek egy helyet biztosítanak feszültségkioldó számára, ezért MN és MX kioldó egyszerre nem építhető be ugyanabba a készülékbe.

Mely készülékekhez használható?

A tartozék a Schneider ComPacT NSXm100 és NSXm160 kerethez készült megszakítókhoz és szakaszolókapcsolókhoz való, például NSXm100N 3P 100 A megszakító, NSXm160N 3P 160 A megszakító vagy NSXm100NA 3P 100 A szakaszolókapcsoló.

Mekkora a tömege?

A tartozék tömege kb. 0,061 kg.
