Schneider C63F34V570 ComPacT NSX630F kompakt megszakító 3P3D 570A MicroLogic 4.3 36kA

Schneider ComPacT NSX630F 3P3D 570 A ML4.3 kompakt megszakító – C63F34V570

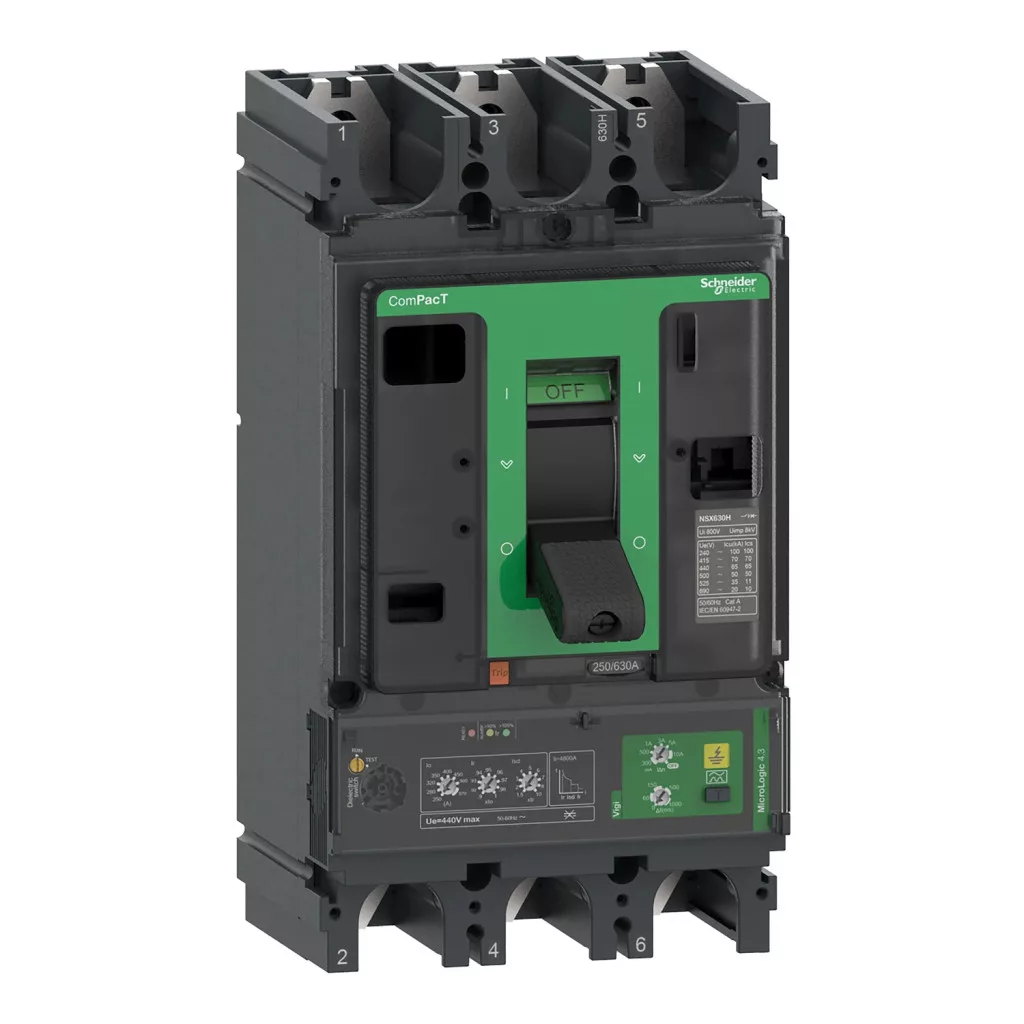

A C63F34V570 a Schneider Electric ComPacT NSX család 630 A-es keretméretű, 3P3D kivitelű kompakt megszakítója 570 A névleges árammal. Általános ipari szintű zárlati teljesítményt ad: az Icu érték 36 kA 415 V AC-n.

Védelmét MicroLogic 4.3 elektronikus kioldóegység látja el, amely energiaelosztó hálózatokhoz készült. A készülék váltakozó áramú (AC) hálózatokhoz való, befoglaló mérete 255 × 140 × 110 mm, és 6 helyet biztosít elektromos kiegészítők – segédérintkező, hibajelző érintkező, feszültségkioldó – számára.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSX
• Cikkszám: C63F34V570
• Típus: kompakt megszakító (áramkör-megszakító)
• Készülék: ComPacT NSX630F
• Pólusszám: 3 pólusú, 3 védett pólussal
• Hálózat típusa: váltakozó áramú (AC)
• Névleges áram (In): 570 A (40 °C)
• Megszakítóképesség (Icu): 36 kA 415 V AC-n (IEC 60947-2)
• Névleges üzemi feszültség (Ue): 440 V AC 50/60 Hz
• Névleges szigetelési feszültség (Ui): 500 V AC 50/60 Hz
• Névleges lökőfeszültség-állóság (Uimp): 8 kV
• Kioldóegység: MicroLogic 4.3 – elektronikus
• Alkalmazási terület: elosztás
• Védelmi funkciók: LSoIR (L – túlterhelés elleni késleltetett védelem; So – rövid idejű zárlatvédelem fix késleltetéssel; I – pillanatműködésű zárlatvédelem; R – földzárlati áram elleni védelem (Vigi funkció))
• Túlterhelésvédelem beállítása (Ir): 250…570 A
• Rövid idejű zárlatvédelem (Isd): 1,5…10 × Ir
• Pillanatműködésű zárlatvédelem (Ii): 6900 A
• Földzárlati érzékenység (IΔn): 300 mA
• Teljesítményveszteség: 55,6 W N pólusonként
• Mechanikai élettartam: 15 000 kapcsolási ciklus
• Csatlakozásosztás: 45 mm
• Bővítőhelyek: 6 hely elektromos kiegészítőnek
• Szerelés: rögzített kivitel, síntartó kengyellel, vízszintes és függőleges beépítéshez
• Méretek (magasság × szélesség × mélység): 255 × 140 × 110 mm
• Tömeg: 6,2 kg
• Védettség: IP40 (MSZ EN 60529)
• Mechanikai szilárdság: IK07
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2

Felhasználási területek

• Kábel- és vezetékhálózatok túlterhelés és zárlat elleni védelme 570 A-ig
• Földzárlat elleni védelem külön áram-védőkapcsoló nélkül
• Tipikus alkalmazás: nagy teljesítményű ipari főelosztók és transzformátor-leágazások
• Ipari kapcsolószekrények, gépsorok és technológiai elosztók
• Betáplálások és leágazások főkapcsolóként való védelme

Gyakori kérdések

Mekkora a C63F34V570 megszakítóképessége?

Az Icu érték 36 kA 415 V AC-n, az IEC 60947-2 szerint, ami általános ipari szintű zárlati teljesítményt jelent.

Milyen kioldóegység van benne?

Micrologic 4.3 elektronikus kioldóegység, amely energiaelosztó hálózatokhoz készült: a túlterhelésvédelem 250…570 A között, a rövid idejű zárlatvédelem 1,5…10 × Ir között állítható, a pillanatműködésű zárlatvédelem 6900 A.

Mit jelent a pólusjelölés?

A készülék 3 pólusú, 3 védett pólussal.

Mekkora helyet foglal a szekrényben?

Befoglaló mérete 255 × 140 × 110 mm (magasság × szélesség × mélység), tömege 6,2 kg.

Milyen hálózaton használható?

A készülék váltakozó áramú (AC) hálózatokhoz készült, névleges üzemi feszültsége 440 V AC 50/60 Hz.

Milyen környezetben üzemeltethető?

Az üzemi hőmérséklet-tartomány -25…70 °C, a védettség IP40 az MSZ EN 60529 szerint, a mechanikai szilárdság IK07.

Milyen kapcsolódó termékek tartoznak hozzá?

A ComPacT NSX rendszer moduláris felépítésű. Kapcsolódó tételek: NSX630F alapkészülék (C63F3) és ML4.3 kioldóegység (C6334V570).
