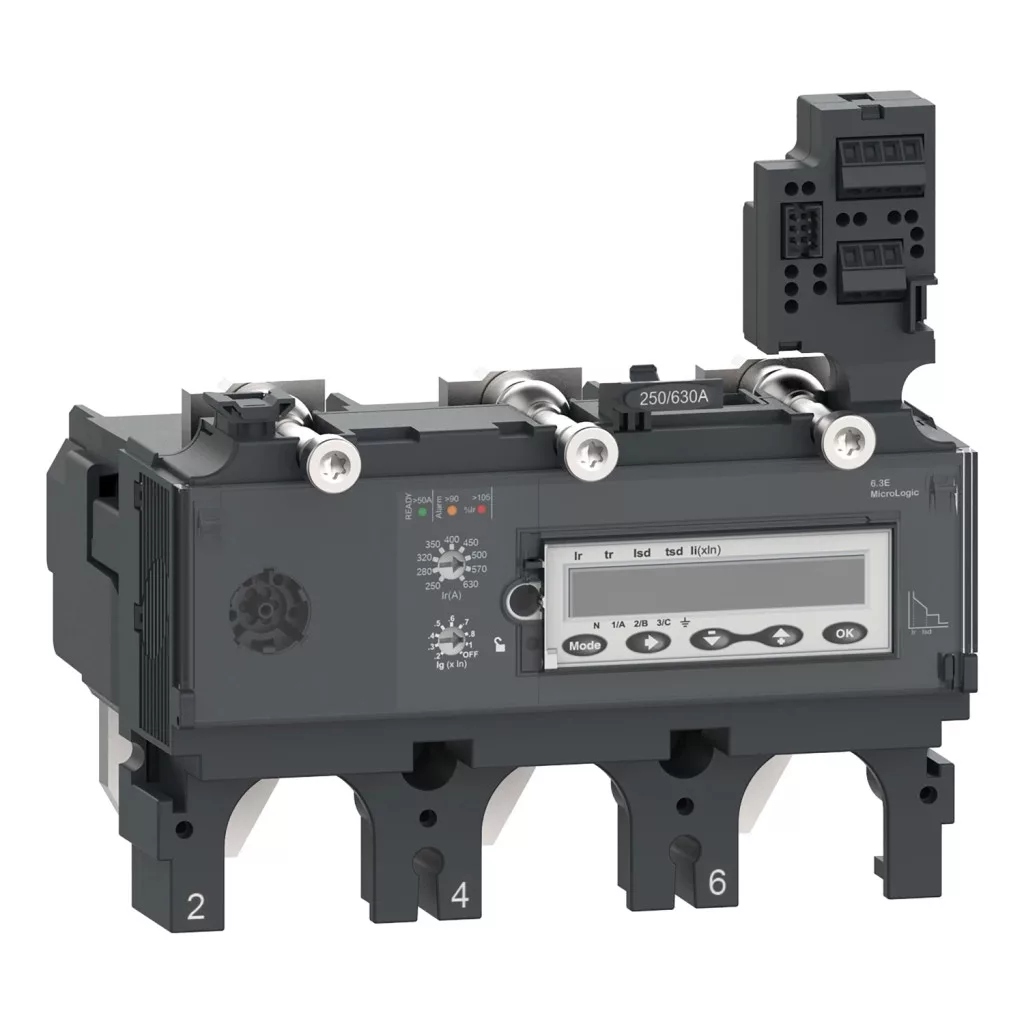

Schneider C6336M500 ComPacT NSX630 kioldóegység 3P3D 500A Micrologic 6.3 E-M

Schneider ComPacT NSX630 3P3D 500 A ML6.3EM kioldóegység – C6336M500

A C6336M500 a Schneider Electric ComPacT NSX család cserélhető MicroLogic 6.3 E-M elektronikus kioldóegysége, 630 A-es keretmérethez, 3P3D kivitelben, 500 A névleges árammal.

A ComPacT NSX rendszerben a védelmi funkciót nem a megszakítókeret, hanem a kioldóegység adja. Ez azt jelenti, hogy a jelleggörbe utólag is módosítható a teljes készülék cseréje nélkül: elég a kioldóegységet kicserélni. Ez a változat motoros hajtások védelméhez készült.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSX
• Cikkszám: C6336M500
• Típus: cserélhető kioldóegység
• Keretméret: ComPacT NSX630 (és azonos keretű változatai)
• Pólusszám: 3 pólusú, 3 védett pólussal
• Hálózat típusa: váltakozó áramú (AC)
• Névleges áram (In): 500 A (40 °C)
• Névleges üzemi feszültség (Ue): 690 V AC 50/60 Hz
• Kioldóegység: MicroLogic 6.3 E-M – elektronikus
• Alkalmazási terület: motorvédelem
• Védelmi funkciók: LSIG (L – túlterhelés elleni késleltetett védelem; S – rövid idejű, állítható késleltetésű zárlatvédelem; I – pillanatműködésű zárlatvédelem; G – földzárlatvédelem (ground fault))
• Túlterhelésvédelem beállítása (Ir): 250…500 A
• Rövid idejű zárlatvédelem (Isd): 5…13 × Ir
• Pillanatműködésű zárlatvédelem (Ii): 6500 A
• Kijelző: LCD kijelző
• Tömeg: kb. 1,45 kg
• Védettség: IP40 (MSZ EN 60529)
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2

Felhasználási területek

• Meglévő ComPacT NSX630 alapkészülék felszerelése védelmi egységgel
• Védelmi jelleggörbe utólagos módosítása a készülék cseréje nélkül
• Kioldóegység cseréje motoros hajtások védelméhez
• Tipikus alkalmazás: nagy teljesítményű ipari főelosztók és transzformátor-leágazások

Gyakori kérdések

Mire való a C6336M500 kioldóegység?

Ez a MicroLogic 6.3 E-M elektronikus kioldóegység a ComPacT NSX630 keretméretű alapkészülékekbe épül be, és adja a megszakító védelmi funkcióit. Motoros hajtások védelméhez készült.

Milyen védelmi funkciókat lát el?

L – túlterhelés elleni késleltetett védelem; S – rövid idejű, állítható késleltetésű zárlatvédelem; I – pillanatműködésű zárlatvédelem; G – földzárlatvédelem (ground fault).

Utólag is beépíthető?

Igen. A ComPacT NSX kioldóegységek cserélhetők, így a védelmi jelleggörbe a teljes készülék cseréje nélkül módosítható. A beépítést feszültségmentes állapotban kell elvégezni.

Mekkora a tömege?

A kioldóegység tömege kb. 1,45 kg.

Külön kell rendelni az alapkészüléket?

Igen. A kioldóegység önmagában nem működőképes: a hozzá tartozó ComPacT NSX alapkészülékkel együtt alkot kész megszakítót.

Milyen hálózaton használható?

A készülék váltakozó áramú (AC) hálózatokhoz készült, névleges üzemi feszültsége 690 V AC 50/60 Hz.

Milyen környezetben üzemeltethető?

Az üzemi hőmérséklet-tartomány -25…70 °C, a védettség IP40 az MSZ EN 60529 szerint.
