Schneider C40S3TM400D ComPacT NSX400S kompakt megszakító 3P3D 400A TM-DC 100kA DC

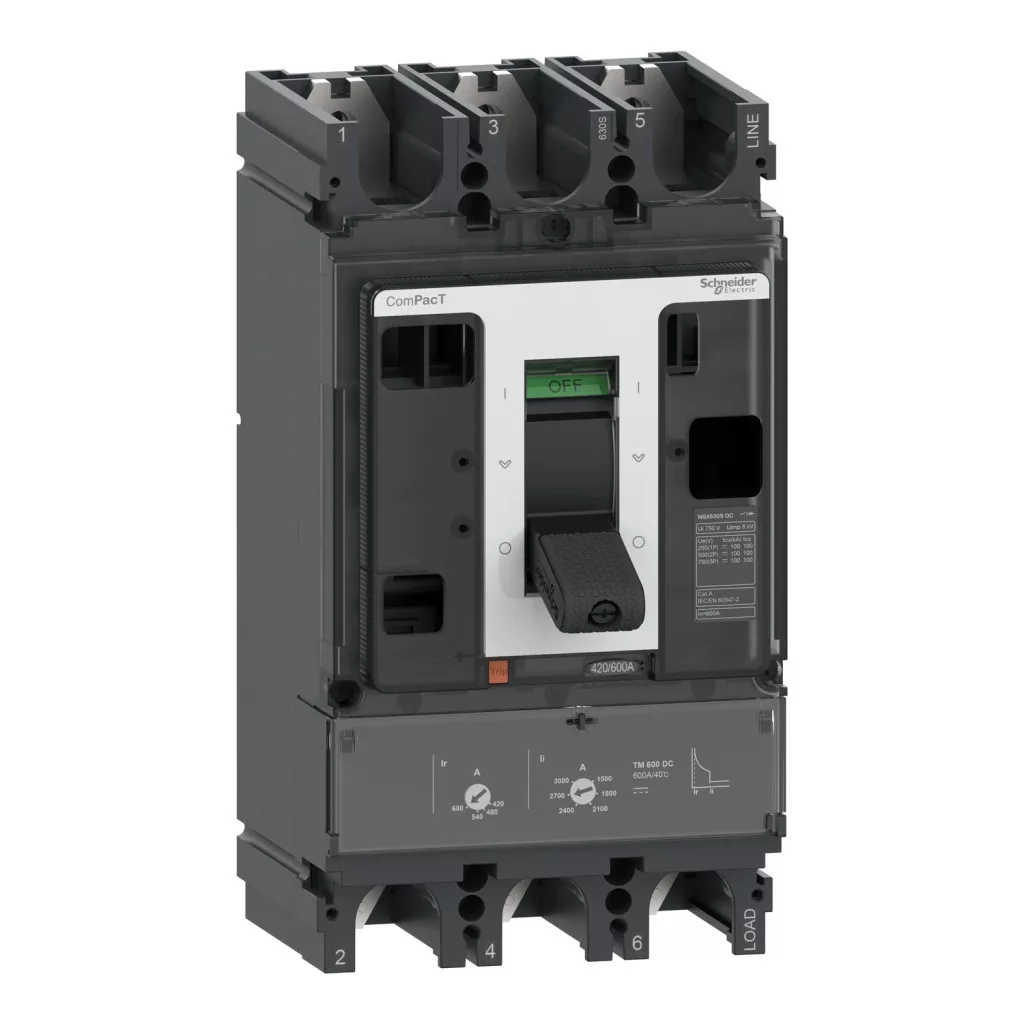

Schneider ComPacT NSX400S 3P3D 400 A TMD kompakt megszakító – C40S3TM400D

A C40S3TM400D a Schneider Electric ComPacT NSX család 400 A-es keretméretű, 3P3D kivitelű kompakt megszakítója 400 A névleges árammal. Kiemelkedően magas zárlati teljesítményt ad: az Icu érték 100 kA 500 V DC-n.

Védelmét TM-D termikus-mágneses kioldóegység látja el, amely szabványos elosztóhálózati védelemhez készült. A készülék egyenáramú (DC) hálózatokhoz való, befoglaló mérete 255 × 140 × 110 mm, és 6 helyet biztosít elektromos kiegészítők – segédérintkező, hibajelző érintkező, feszültségkioldó – számára.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSX
• Cikkszám: C40S3TM400D
• Típus: kompakt megszakító (áramkör-megszakító)
• Készülék: ComPacT NSX400S
• Pólusszám: 3 pólusú, 3 védett pólussal
• Hálózat típusa: egyenáramú (DC)
• Névleges áram (In): 400 A (40 °C)
• Megszakítóképesség (Icu): 100 kA 500 V DC-n (IEC 60947-2)
• Névleges üzemi feszültség (Ue): 750 V DC
• Névleges szigetelési feszültség (Ui): 750 V DC
• Névleges lökőfeszültség-állóság (Uimp): 8 kV
• Kioldóegység: TM-DC – termikus-mágneses
• Alkalmazási terület: elosztás
• Védelmi funkciók: LI (L – túlterhelés elleni késleltetett védelem; I – pillanatműködésű zárlatvédelem)
• Túlterhelésvédelem beállítása (Ir): 0,7…1 × In
• Pillanatműködésű zárlatvédelem (Ii): 2,5…5 × In
• Mechanikai élettartam: 5 000 kapcsolási ciklus
• Csatlakozásosztás: 45 mm
• Bővítőhelyek: 6 hely elektromos kiegészítőnek
• Szerelés: rögzített kivitel, síntartó kengyellel, vízszintes és függőleges beépítéshez
• Méretek (magasság × szélesség × mélység): 255 × 140 × 110 mm
• Tömeg: 8 kg
• Védettség: IP40 (MSZ EN 60529)
• Mechanikai szilárdság: IK07
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2

Felhasználási területek

• Kábel- és vezetékhálózatok túlterhelés és zárlat elleni védelme 400 A-ig
• Egyenáramú hálózatok és akkumulátoros rendszerek védelme
• Tipikus alkalmazás: ipari főelosztók és technológiai betáplálások
• Ipari kapcsolószekrények, gépsorok és technológiai elosztók
• Betáplálások és leágazások főkapcsolóként való védelme

Gyakori kérdések

Mekkora a C40S3TM400D megszakítóképessége?

Az Icu érték 100 kA 500 V DC-n, az IEC 60947-2 szerint, ami kiemelkedően magas zárlati teljesítményt jelent.

Milyen kioldóegység van benne?

Tm-d termikus-mágneses kioldóegység, amely szabványos elosztóhálózati védelemhez készült: a túlterhelésvédelem 0,7…1 × In között, a pillanatműködésű zárlatvédelem 2,5…5 × In.

Mit jelent a pólusjelölés?

A készülék 3 pólusú, 3 védett pólussal.

Mekkora helyet foglal a szekrényben?

Befoglaló mérete 255 × 140 × 110 mm (magasság × szélesség × mélység), tömege 8 kg.

Milyen hálózaton használható?

A készülék egyenáramú (DC) hálózatokhoz készült, névleges üzemi feszültsége 750 V DC.

Milyen környezetben üzemeltethető?

Az üzemi hőmérséklet-tartomány -25…70 °C, a védettség IP40 az MSZ EN 60529 szerint, a mechanikai szilárdság IK07.

Milyen kapcsolódó termékek tartoznak hozzá?

A ComPacT NSX rendszer moduláris felépítésű. Kapcsolódó tételek: NSX400S alapkészülék (C40S3).
