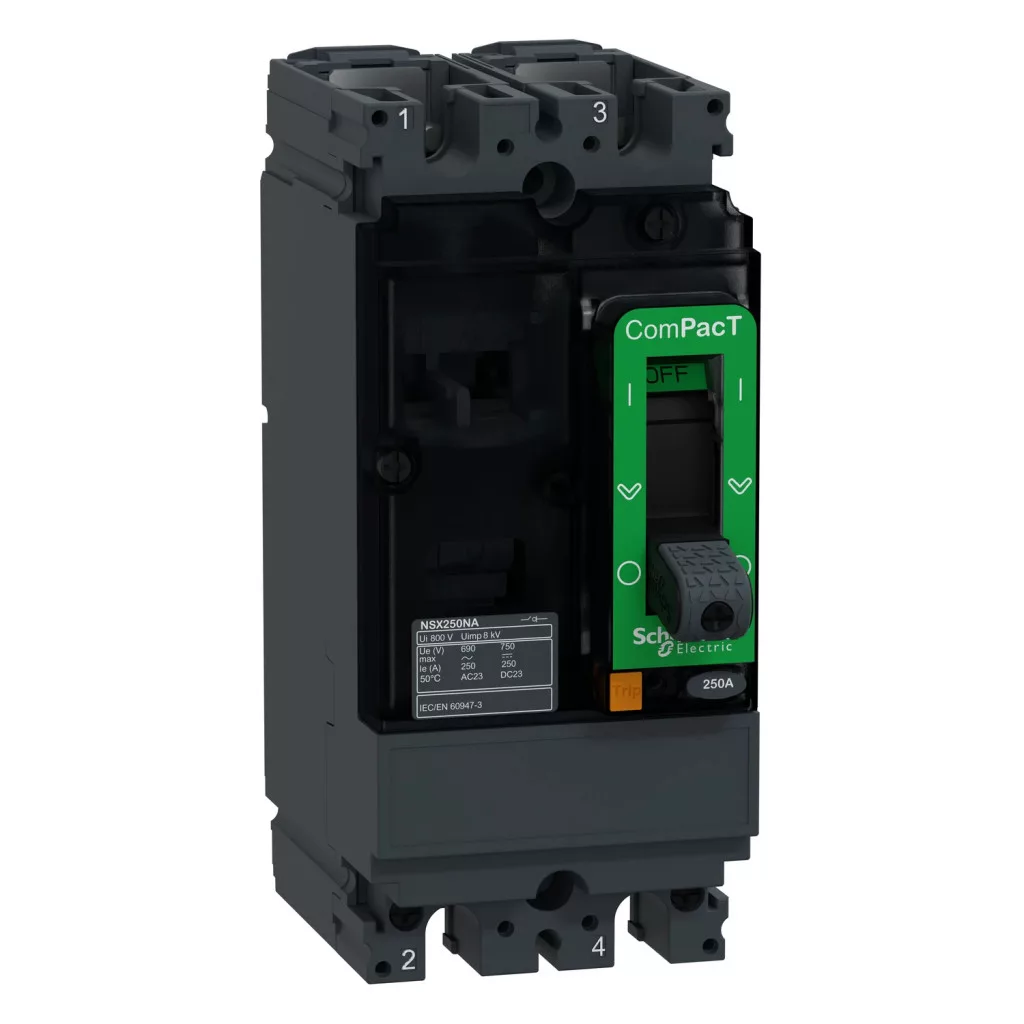

Schneider C252250S ComPacT NSX250NA kompakt szakaszolókapcsoló 2P 250A

Schneider ComPacT NSX250NA 2P 250 A kompakt szakaszolókapcsoló – C252250S

A C252250S a Schneider Electric ComPacT NSX250NA kompakt szakaszolókapcsolója 2P kivitelben, 250 A névleges hőárammal.

A megszakítókkal azonos tokozatot és tartozékrendszert használja, így azonos beépítési méretben cserélhető velük. Terhelés alatti kapcsolásra és biztonságos leválasztásra egyaránt alkalmas az EN/IEC 60947-3 szerint. Befoglaló mérete 161 × 105 × 86 mm.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSX
• Cikkszám: C252250S
• Típus: kompakt szakaszolókapcsoló (terheléskapcsoló)
• Készülék: ComPacT NSX250NA
• Pólusszám: 2 pólusú
• Hálózat típusa: váltakozó áramú (AC)
• Névleges hőáram (Ith): 250 A
• Névleges üzemi áram (Ie): AC-22A: 250 A AC 220...690 V; AC-23B: 250 A AC 220...690 V; DC-22B: 250 A DC 250 V 1 s; DC-22B: 250 A DC 500 V 2 pólus/fázis sorba kötve
• Rövid idejű zárlatállóság (Icw): 3,5 kA ideig 1 s; 3,5 kA ideig 3 s; 1,35 kA ideig 20 s
• Zárlati bekapcsolóképesség (Icm): 330 kA hálózatoldali védelem megszakítóval
• Alkalmasság leválasztásra: igen, az EN/IEC 60947-3 szerint
• Névleges üzemi feszültség (Ue): 690 V AC 50/60 Hz; 750 V DC 3 pólus sorbakötve; 500 V DC 2 pólus/fázis sorba kötve
• Névleges szigetelési feszültség (Ui): 800 V AC 50/60 Hz
• Névleges lökőfeszültség-állóság (Uimp): 8 kV
• Mechanikai élettartam: 20 000 kapcsolási ciklus
• Csatlakozásosztás: 35 mm
• Szerelés: rögzített kivitel, síntartó kengyellel, vízszintes és függőleges beépítéshez
• Méretek (magasság × szélesség × mélység): 161 × 105 × 86 mm
• Tömeg: 1,8 kg
• Védettség: IP40 (MSZ EN 60529)
• Mechanikai szilárdság: IK07
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-3

Felhasználási területek

• Fő- és alelosztók biztonságos leválasztása karbantartás idejére
• Betáplálás- és hálózatátkapcsolás kézi működtetéssel
• Terhelés alatti kapcsolás 250 A-ig (AC-22A, AC-23B)
• Tipikus alkalmazás: ipari alelosztók és nagyobb épületgépészeti rendszerek

Gyakori kérdések

Mire használható a C252250S?

Terhelés alatti be- és kikapcsolásra, valamint az áramkör biztonságos leválasztására. Zárlat- és túlterhelésvédelmet nem lát el, ezért sorosan megszakítóval együtt kell alkalmazni.

Alkalmas-e leválasztásra?

Igen, a készülék megfelel az EN/IEC 60947-3 leválasztási követelményeinek, és az érintkezők állását a homloklap jelzi.

Mit jelent a pólusjelölés?

A készülék 2 pólusú.

Mekkora helyet foglal a szekrényben?

Befoglaló mérete 161 × 105 × 86 mm (magasság × szélesség × mélység), tömege 1,8 kg.

Milyen hálózaton használható?

A készülék váltakozó áramú (AC) hálózatokhoz készült, névleges üzemi feszültsége 690 V AC 50/60 Hz.

Milyen környezetben üzemeltethető?

Az üzemi hőmérséklet-tartomány -25…70 °C, a védettség IP40 az MSZ EN 60529 szerint, a mechanikai szilárdság IK07.
