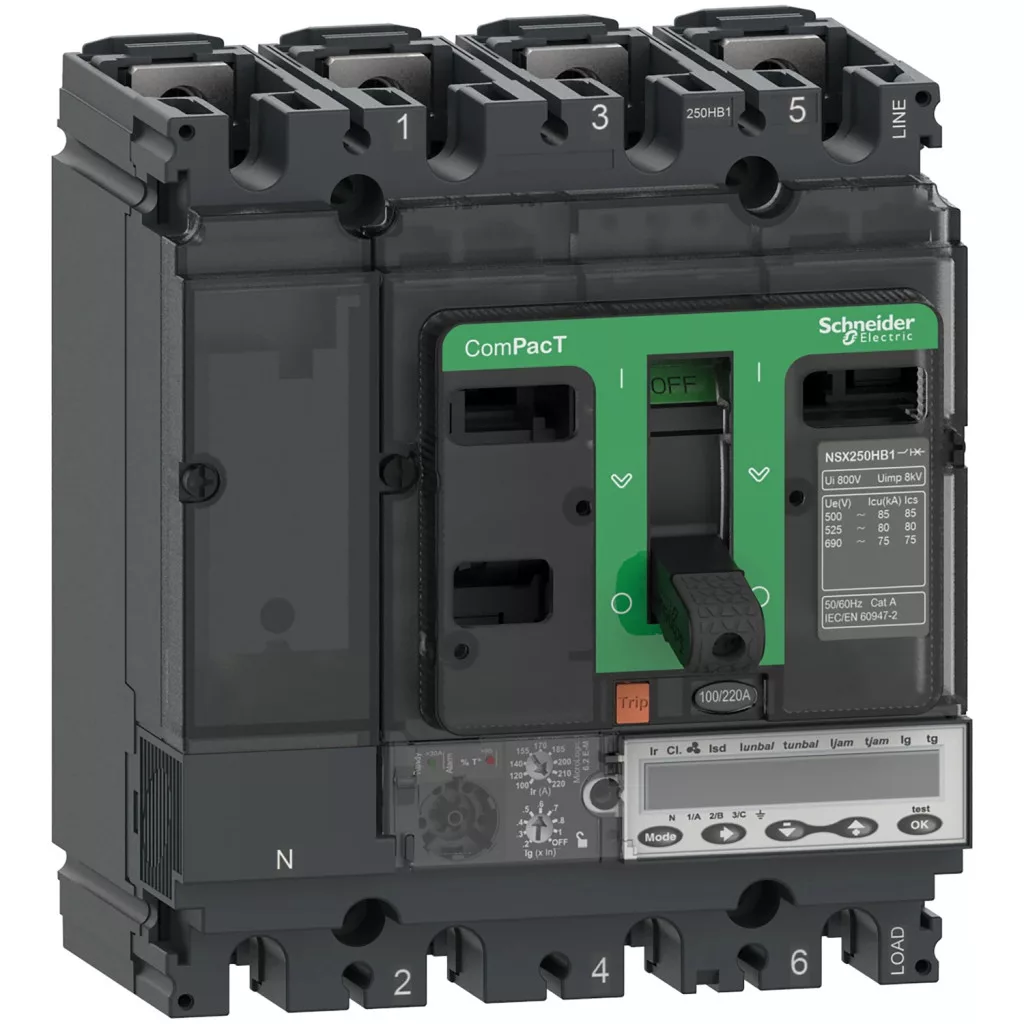

Schneider C25V36M220 ComPacT NSX250HB1 kompakt megszakító 3P3D 220A Micrologic 6.2 E-M 75kA

Schneider ComPacT NSX250HB1 3P3D 220 A ML6.2EM kompakt megszakító – C25V36M220

A C25V36M220 a Schneider Electric ComPacT NSX család 250 A-es keretméretű, 3P3D kivitelű kompakt megszakítója 220 A névleges árammal. Nagyon magas zárlati teljesítményt ad: az Icu érték 75 kA 690 V AC-n.

Védelmét MicroLogic 6.2 E-M elektronikus kioldóegység látja el, amely energiaelosztó hálózatokhoz készült. A készülék váltakozó áramú (AC) hálózatokhoz való, befoglaló mérete 161 × 105 × 86 mm, és 5 helyet biztosít elektromos kiegészítők – segédérintkező, hibajelző érintkező, feszültségkioldó – számára.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSX
• Cikkszám: C25V36M220
• Típus: kompakt megszakító (áramkör-megszakító)
• Készülék: ComPacT NSX250HB1
• Pólusszám: 3 pólusú, 3 védett pólussal
• Hálózat típusa: váltakozó áramú (AC)
• Névleges áram (In): 220 A (40 °C)
• Megszakítóképesség (Icu): 75 kA 690 V AC-n (IEC 60947-2)
• Névleges üzemi feszültség (Ue): 690 V AC 50/60 Hz
• Névleges szigetelési feszültség (Ui): 800 V AC 50/60 Hz
• Névleges lökőfeszültség-állóság (Uimp): 8 kV
• Kioldóegység: MicroLogic 6.2 E-M – elektronikus
• Alkalmazási terület: beépítés
• Védelmi funkciók: LSIG (L – túlterhelés elleni késleltetett védelem; S – rövid idejű, állítható késleltetésű zárlatvédelem; I – pillanatműködésű zárlatvédelem; G – földzárlatvédelem (ground fault))
• Túlterhelésvédelem beállítása (Ir): 100…220 A
• Rövid idejű zárlatvédelem (Isd): 5…13 × Ir
• Pillanatműködésű zárlatvédelem (Ii): 3300 A
• Kijelző: LCD kijelző
• Teljesítményveszteség: 17,6 W pólusonként
• Mechanikai élettartam: 20 000 kapcsolási ciklus
• Csatlakozásosztás: 35 mm
• Bővítőhelyek: 5 hely elektromos kiegészítőnek
• Szerelés: rögzített kivitel, síntartó kengyellel, vízszintes és függőleges beépítéshez
• Méretek (magasság × szélesség × mélység): 161 × 105 × 86 mm
• Tömeg: 2,4 kg
• Védettség: IP40 (MSZ EN 60529)
• Mechanikai szilárdság: IK07
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2

Felhasználási területek

• Kábel- és vezetékhálózatok túlterhelés és zárlat elleni védelme 220 A-ig
• Tipikus alkalmazás: ipari alelosztók és nagyobb épületgépészeti rendszerek
• Ipari kapcsolószekrények, gépsorok és technológiai elosztók
• Betáplálások és leágazások főkapcsolóként való védelme

Gyakori kérdések

Mekkora a C25V36M220 megszakítóképessége?

Az Icu érték 75 kA 690 V AC-n, az IEC 60947-2 szerint, ami nagyon magas zárlati teljesítményt jelent.

Milyen kioldóegység van benne?

Micrologic 6.2 e-m elektronikus kioldóegység, amely energiaelosztó hálózatokhoz készült: a túlterhelésvédelem 100…220 A között, a rövid idejű zárlatvédelem 5…13 × Ir között állítható, a pillanatműködésű zárlatvédelem 3300 A.

Mit jelent a pólusjelölés?

A készülék 3 pólusú, 3 védett pólussal.

Mekkora helyet foglal a szekrényben?

Befoglaló mérete 161 × 105 × 86 mm (magasság × szélesség × mélység), tömege 2,4 kg.

Milyen hálózaton használható?

A készülék váltakozó áramú (AC) hálózatokhoz készült, névleges üzemi feszültsége 690 V AC 50/60 Hz.

Milyen környezetben üzemeltethető?

Az üzemi hőmérséklet-tartomány -25…70 °C, a védettség IP40 az MSZ EN 60529 szerint, a mechanikai szilárdság IK07.
