Schneider C256TM160 ComPacT NSX250 kioldóegység 4P3D 160A TM-D

Schneider ComPacT NSX250 4P3D 160 A TMD kioldóegység – C256TM160

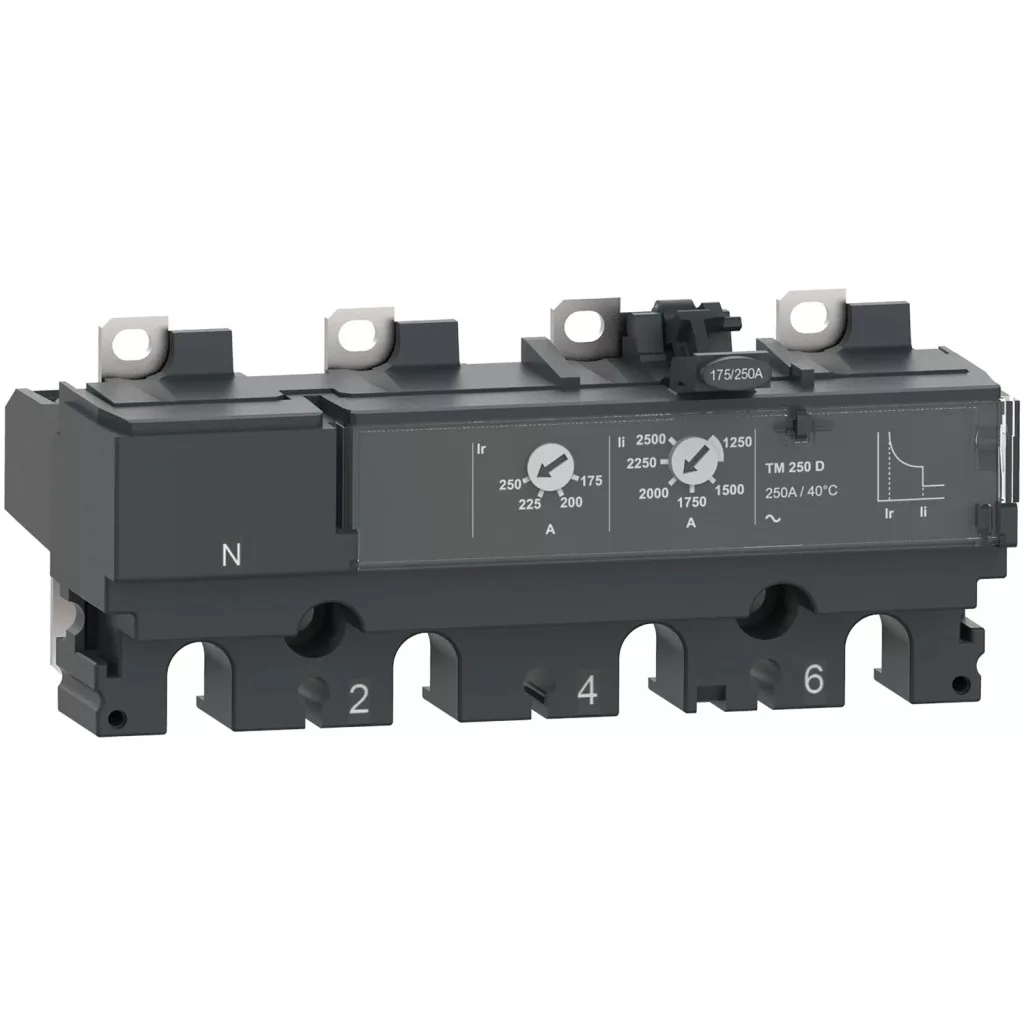

A C256TM160 a Schneider Electric ComPacT NSX család cserélhető TM-D termikus-mágneses kioldóegysége, 250 A-es keretmérethez, 4P3D kivitelben, 160 A névleges árammal.

A ComPacT NSX rendszerben a védelmi funkciót nem a megszakítókeret, hanem a kioldóegység adja. Ez azt jelenti, hogy a jelleggörbe utólag is módosítható a teljes készülék cseréje nélkül: elég a kioldóegységet kicserélni. Ez a változat szabványos elosztóhálózati védelemhez készült.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSX
• Cikkszám: C256TM160
• Típus: cserélhető kioldóegység
• Keretméret: ComPacT NSX250 (és azonos keretű változatai)
• Pólusszám: 4 pólusú, 3 védett pólussal, védtelen nullavezetővel
• Hálózat típusa: váltakozó áramú (AC)
• Névleges áram (In): 160 A (40 °C)
• Névleges üzemi feszültség (Ue): 690 V AC 50/60 Hz
• Kioldóegység: TM-D – termikus-mágneses
• Alkalmazási terület: elosztás
• Védelmi funkciók: LI (L – túlterhelés elleni késleltetett védelem; I – pillanatműködésű zárlatvédelem)
• Túlterhelésvédelem beállítása (Ir): 0,7…1 × In
• Pillanatműködésű zárlatvédelem (Ii): 1250 A
• Tömeg: kb. 0,494 kg
• Védettség: IP40 (MSZ EN 60529)
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2

Felhasználási területek

• Meglévő ComPacT NSX250 alapkészülék felszerelése védelmi egységgel
• Védelmi jelleggörbe utólagos módosítása a készülék cseréje nélkül
• Kioldóegység cseréje szabványos elosztóhálózati védelemhez
• Tipikus alkalmazás: ipari alelosztók és nagyobb épületgépészeti rendszerek

Gyakori kérdések

Mire való a C256TM160 kioldóegység?

Ez a TM-D termikus-mágneses kioldóegység a ComPacT NSX250 keretméretű alapkészülékekbe épül be, és adja a megszakító védelmi funkcióit. Szabványos elosztóhálózati védelemhez készült.

Milyen védelmi funkciókat lát el?

L – túlterhelés elleni késleltetett védelem; I – pillanatműködésű zárlatvédelem.

Utólag is beépíthető?

Igen. A ComPacT NSX kioldóegységek cserélhetők, így a védelmi jelleggörbe a teljes készülék cseréje nélkül módosítható. A beépítést feszültségmentes állapotban kell elvégezni.

Mekkora a tömege?

A kioldóegység tömege kb. 0,494 kg.

Külön kell rendelni az alapkészüléket?

Igen. A kioldóegység önmagában nem működőképes: a hozzá tartozó ComPacT NSX alapkészülékkel együtt alkot kész megszakítót.

Milyen hálózaton használható?

A készülék váltakozó áramú (AC) hálózatokhoz készült, névleges üzemi feszültsége 690 V AC 50/60 Hz.
