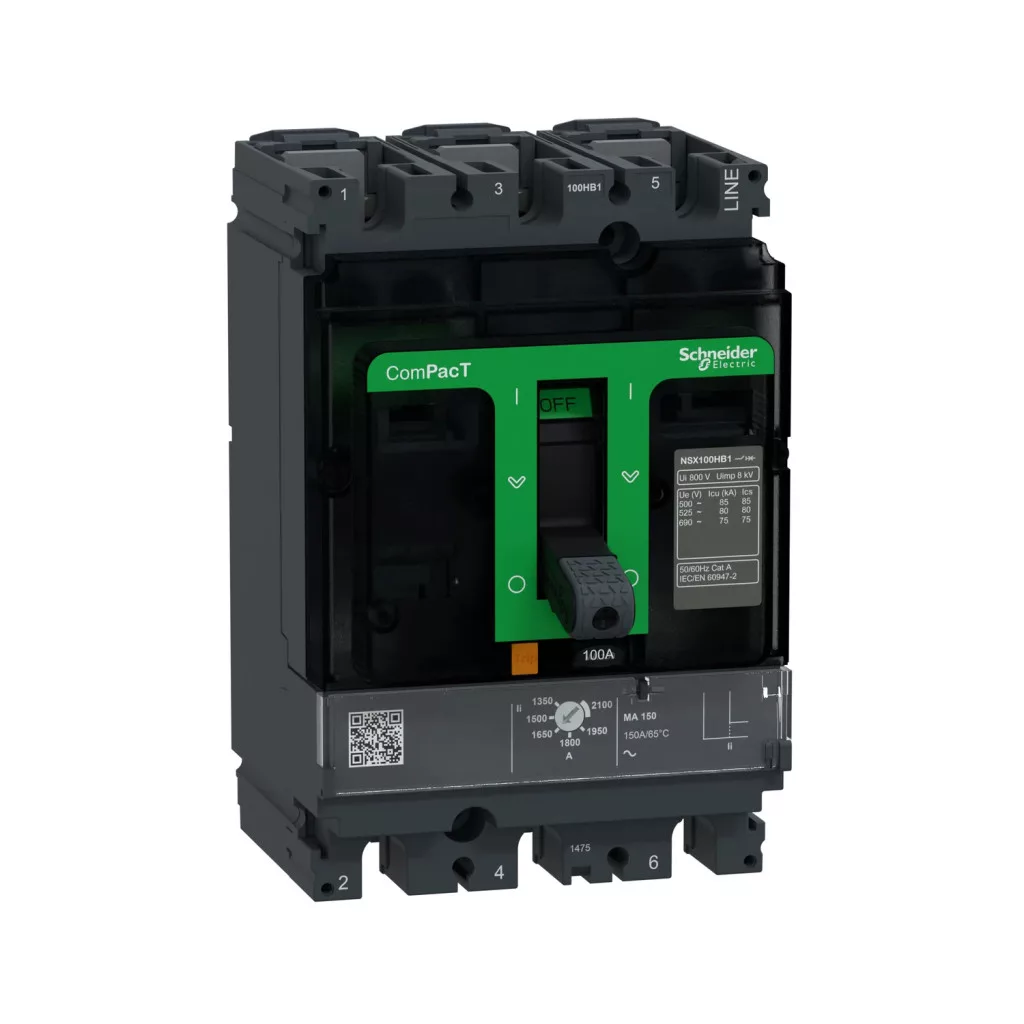

Schneider C10V3MA100 ComPacT NSX100HB1 kompakt megszakító 3P3D 100A MA 75kA

Schneider ComPacT NSX100HB1 3P3D 100 A MA kompakt megszakító – C10V3MA100

A C10V3MA100 a Schneider Electric ComPacT NSX család 100 A-es keretméretű, 3P3D kivitelű kompakt megszakítója 100 A névleges árammal. Nagyon magas zárlati teljesítményt ad: az Icu érték 75 kA 690 V AC-n.

Védelmét MA csak mágneses kioldóegység látja el, amely motorindításhoz, ahol a termikus védelmet külön motorvédő relé látja el készült. A készülék váltakozó áramú (AC) hálózatokhoz való, befoglaló mérete 161 × 105 × 86 mm, és 5 helyet biztosít elektromos kiegészítők – segédérintkező, hibajelző érintkező, feszültségkioldó – számára.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSX
• Cikkszám: C10V3MA100
• Típus: kompakt megszakító (áramkör-megszakító)
• Készülék: ComPacT NSX100HB1
• Pólusszám: 3 pólusú, 3 védett pólussal
• Hálózat típusa: váltakozó áramú (AC)
• Névleges áram (In): 100 A (40 °C)
• Megszakítóképesség (Icu): 75 kA 690 V AC-n (IEC 60947-2)
• Névleges üzemi feszültség (Ue): 690 V AC 50/60 Hz
• Névleges szigetelési feszültség (Ui): 800 V AC 50/60 Hz
• Névleges lökőfeszültség-állóság (Uimp): 8 kV
• Kioldóegység: MA – mágneses
• Alkalmazási terület: beépítés
• Védelmi funkciók: I (I – pillanatműködésű zárlatvédelem)
• Rövid idejű zárlatvédelem (Isd): 6…14 × In
• Pillanatműködésű zárlatvédelem (Ii): 6…14 × In
• Teljesítményveszteség: 5,2 W pólusonként
• Mechanikai élettartam: 20 000 kapcsolási ciklus
• Csatlakozásosztás: 35 mm
• Bővítőhelyek: 5 hely elektromos kiegészítőnek
• Szerelés: rögzített kivitel, síntartó kengyellel, vízszintes és függőleges beépítéshez
• Méretek (magasság × szélesség × mélység): 161 × 105 × 86 mm
• Tömeg: 2,05 kg
• Védettség: IP40 (MSZ EN 60529)
• Mechanikai szilárdság: IK07
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2

Felhasználási területek

• Kábel- és vezetékhálózatok túlterhelés és zárlat elleni védelme 100 A-ig
• Tipikus alkalmazás: lakó- és irodaépületek elosztói, kisebb ipari leágazások
• Ipari kapcsolószekrények, gépsorok és technológiai elosztók
• Betáplálások és leágazások főkapcsolóként való védelme

Gyakori kérdések

Mekkora a C10V3MA100 megszakítóképessége?

Az Icu érték 75 kA 690 V AC-n, az IEC 60947-2 szerint, ami nagyon magas zárlati teljesítményt jelent.

Milyen kioldóegység van benne?

Ma csak mágneses kioldóegység, amely motorindításhoz, ahol a termikus védelmet külön motorvédő relé látja el készült: a rövid idejű zárlatvédelem 6…14 × In között állítható, a pillanatműködésű zárlatvédelem 6…14 × In.

Mit jelent a pólusjelölés?

A készülék 3 pólusú, 3 védett pólussal.

Mekkora helyet foglal a szekrényben?

Befoglaló mérete 161 × 105 × 86 mm (magasság × szélesség × mélység), tömege 2,05 kg.

Milyen hálózaton használható?

A készülék váltakozó áramú (AC) hálózatokhoz készült, névleges üzemi feszültsége 690 V AC 50/60 Hz.

Milyen környezetben üzemeltethető?

Az üzemi hőmérséklet-tartomány -25…70 °C, a védettség IP40 az MSZ EN 60529 szerint, a mechanikai szilárdság IK07.
