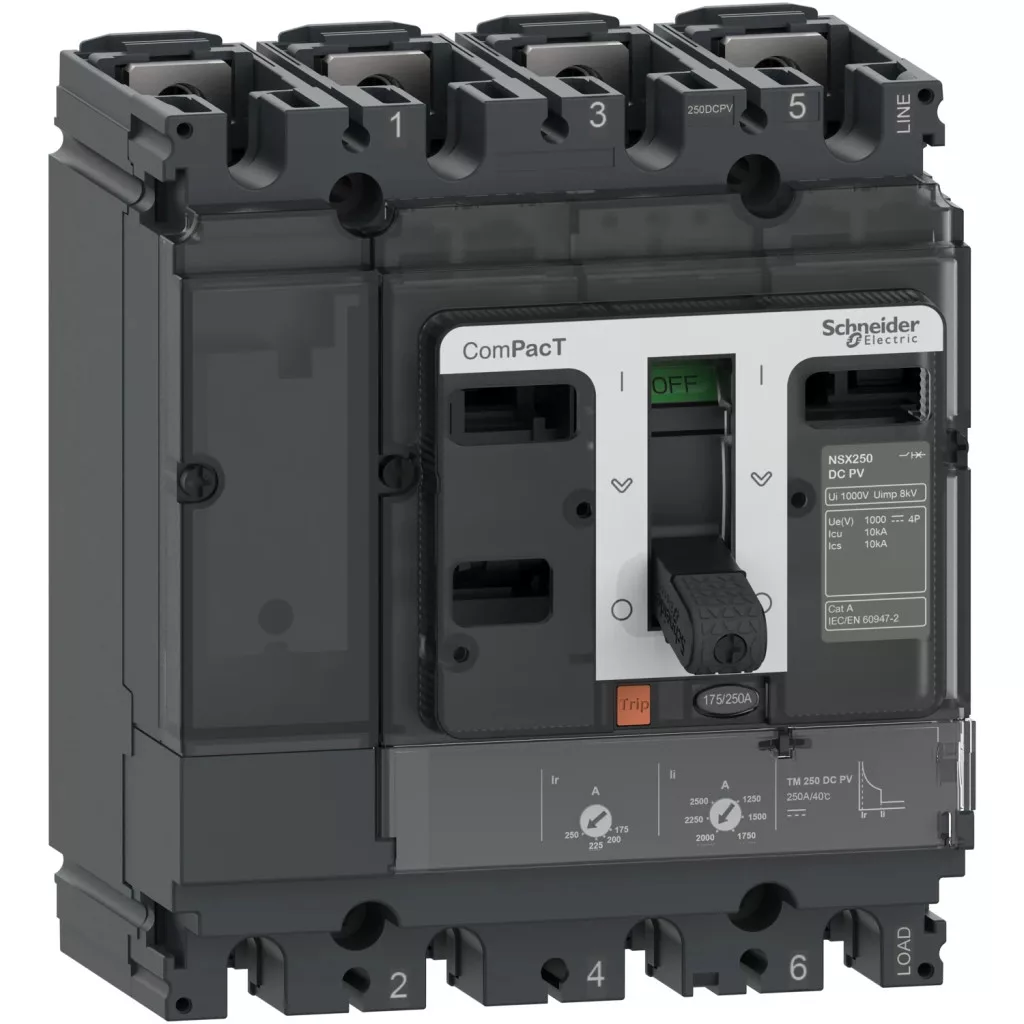

Schneider C10F4TM080D1 ComPacT NSX100F kompakt megszakító 4P4D 80A TM-DC 36kA DC PV

Schneider ComPacT NSX100F 4P4D 80 A TMD kompakt megszakító – C10F4TM080D1

A C10F4TM080D1 a Schneider Electric ComPacT NSX család 100 A-es keretméretű, 4P4D kivitelű kompakt megszakítója 80 A névleges árammal. Általános ipari szintű zárlati teljesítményt ad: az Icu érték 36 kA 1000 V DC-n.

Védelmét TM-D termikus-mágneses kioldóegység látja el, amely szabványos elosztóhálózati védelemhez készült. A készülék fotovoltaikus egyenáramú (DC PV) hálózatokhoz való, befoglaló mérete 161 × 140 × 86 mm, és több helyet biztosít elektromos kiegészítők – segédérintkező, hibajelző érintkező, feszültségkioldó – számára.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSX
• Cikkszám: C10F4TM080D1
• Típus: kompakt megszakító (áramkör-megszakító)
• Készülék: ComPacT NSX100F
• Pólusszám: 4 pólusú, mind a 4 pólus védett
• Hálózat típusa: fotovoltaikus egyenáramú (DC PV)
• Névleges áram (In): 80 A (40 °C)
• Megszakítóképesség (Icu): 36 kA 1000 V DC-n (IEC 60947-2)
• Névleges üzemi feszültség (Ue): 1000 V DC
• Névleges szigetelési feszültség (Ui): 1000 V DC
• Névleges lökőfeszültség-állóság (Uimp): 8 kV
• Kioldóegység: TM-DC – termikus-mágneses
• Alkalmazási terület: photovoltaic
• Védelmi funkciók: LI (L – túlterhelés elleni késleltetett védelem; I – pillanatműködésű zárlatvédelem)
• Túlterhelésvédelem beállítása (Ir): 0,7…1 × In
• Pillanatműködésű zárlatvédelem (Ii): 800 A
• Mechanikai élettartam: 10 000 kapcsolási ciklus
• Csatlakozásosztás: 35 mm
• Szerelés: rögzített kivitel, síntartó kengyellel, vízszintes és függőleges beépítéshez
• Méretek (magasság × szélesség × mélység): 161 × 140 × 86 mm
• Tömeg: 2,8 kg
• Védettség: IP40 (MSZ EN 60529)
• Mechanikai szilárdság: IK07
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2

Felhasználási területek

• Kábel- és vezetékhálózatok túlterhelés és zárlat elleni védelme 80 A-ig
• Egyenáramú hálózatok, fotovoltaikus rendszerek védelme
• Tipikus alkalmazás: lakó- és irodaépületek elosztói, kisebb ipari leágazások
• Ipari kapcsolószekrények, gépsorok és technológiai elosztók
• Betáplálások és leágazások főkapcsolóként való védelme

Gyakori kérdések

Mekkora a C10F4TM080D1 megszakítóképessége?

Az Icu érték 36 kA 1000 V DC-n, az IEC 60947-2 szerint, ami általános ipari szintű zárlati teljesítményt jelent.

Milyen kioldóegység van benne?

Tm-d termikus-mágneses kioldóegység, amely szabványos elosztóhálózati védelemhez készült: a túlterhelésvédelem 0,7…1 × In között, a pillanatműködésű zárlatvédelem 800 A.

Mit jelent a pólusjelölés?

A készülék 4 pólusú, mind a 4 pólus védett.

Mekkora helyet foglal a szekrényben?

Befoglaló mérete 161 × 140 × 86 mm (magasság × szélesség × mélység), tömege 2,8 kg.

Milyen hálózaton használható?

A készülék fotovoltaikus egyenáramú (DC PV) hálózatokhoz készült, névleges üzemi feszültsége 1000 V DC.

Milyen környezetben üzemeltethető?

Az üzemi hőmérséklet-tartomány -25…70 °C, a védettség IP40 az MSZ EN 60529 szerint, a mechanikai szilárdság IK07.

Milyen kapcsolódó termékek tartoznak hozzá?

A ComPacT NSX rendszer moduláris felépítésű. Kapcsolódó tételek: NSX100F alapkészülék (C10F4).
