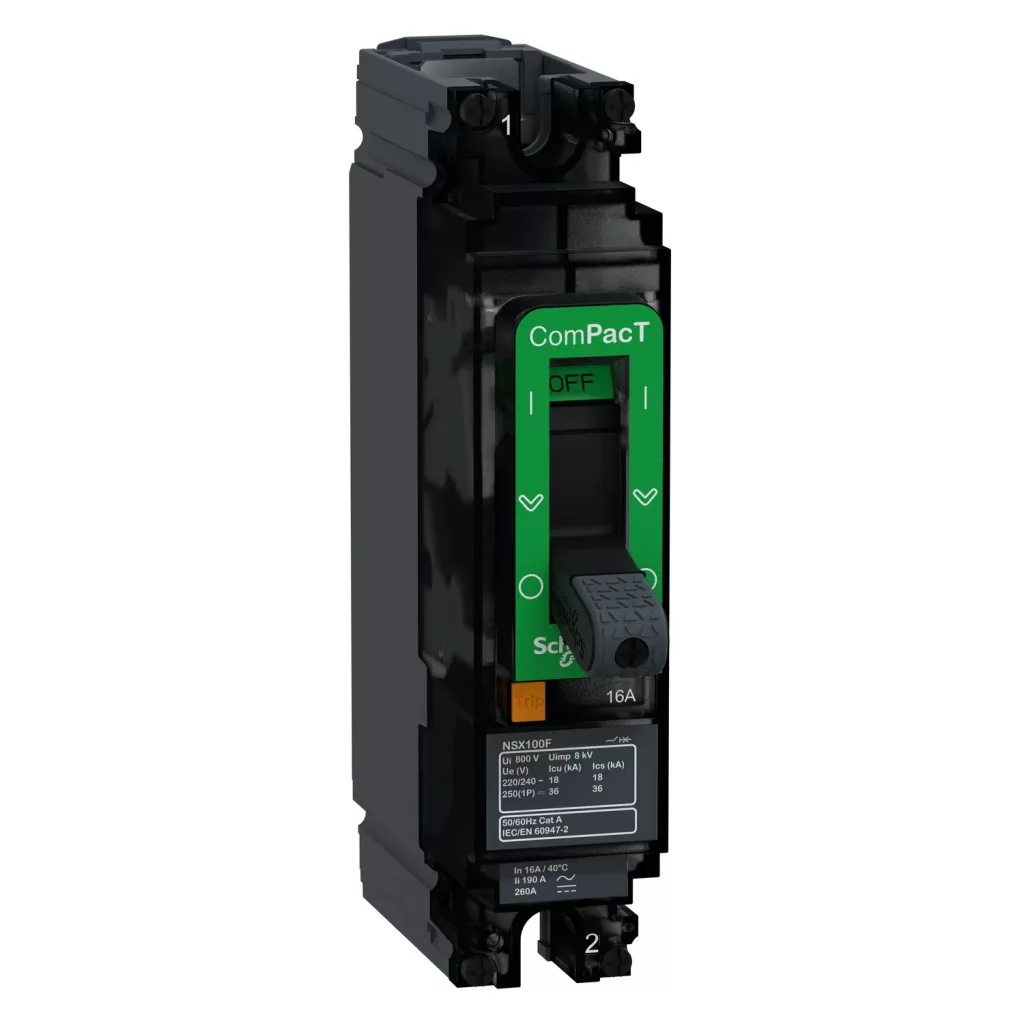

Schneider C10F1TM016 ComPacT NSX100F kompakt megszakító 1P 16A TM-D 18kA

Schneider ComPacT NSX100F 1P 16 A TMD kompakt megszakító – C10F1TM016

A C10F1TM016 a Schneider Electric ComPacT NSX család 100 A-es keretméretű, 1P kivitelű kompakt megszakítója 16 A névleges árammal. Alapszintű zárlati teljesítményt ad: az Icu érték 18 kA 240 V AC-n.

Védelmét TM-D termikus-mágneses kioldóegység látja el, amely szabványos elosztóhálózati védelemhez készült. A készülék váltakozó és egyenáramú (AC/DC) hálózatokhoz való, befoglaló mérete 161 × 35 × 86 mm, és több helyet biztosít elektromos kiegészítők – segédérintkező, hibajelző érintkező, feszültségkioldó – számára.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSX
• Cikkszám: C10F1TM016
• Típus: kompakt megszakító (áramkör-megszakító)
• Készülék: ComPacT NSX100F
• Pólusszám: 1 pólusú
• Hálózat típusa: váltakozó és egyenáramú (AC/DC)
• Névleges áram (In): 16 A (40 °C)
• Megszakítóképesség (Icu): 18 kA 240 V AC-n (IEC 60947-2)
• Névleges üzemi feszültség (Ue): 277 V AC 50/60 Hz; 250 V DC
• Névleges szigetelési feszültség (Ui): 750 V AC 50/60 Hz
• Névleges lökőfeszültség-állóság (Uimp): 8 kV
• Kioldóegység: TM-D – termikus-mágneses
• Alkalmazási terület: elosztás
• Védelmi funkciók: LI (L – túlterhelés elleni késleltetett védelem; I – pillanatműködésű zárlatvédelem)
• Túlterhelésvédelem beállítása (Ir): 1 × In
• Pillanatműködésű zárlatvédelem (Ii): 190 A
• Teljesítményveszteség: 2,92 W pólusonként
• Mechanikai élettartam: 20 000 kapcsolási ciklus
• Csatlakozásosztás: 35 mm
• Szerelés: rögzített kivitel, síntartó kengyellel, vízszintes és függőleges beépítéshez
• Méretek (magasság × szélesség × mélység): 161 × 35 × 86 mm
• Tömeg: 0,7 kg
• Védettség: IP40 (MSZ EN 60529)
• Mechanikai szilárdság: IK07
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2

Felhasználási területek

• Kábel- és vezetékhálózatok túlterhelés és zárlat elleni védelme 16 A-ig
• Tipikus alkalmazás: lakó- és irodaépületek elosztói, kisebb ipari leágazások
• Ipari kapcsolószekrények, gépsorok és technológiai elosztók
• Betáplálások és leágazások főkapcsolóként való védelme

Gyakori kérdések

Mekkora a C10F1TM016 megszakítóképessége?

Az Icu érték 18 kA 240 V AC-n, az IEC 60947-2 szerint, ami alapszintű zárlati teljesítményt jelent.

Milyen kioldóegység van benne?

Tm-d termikus-mágneses kioldóegység, amely szabványos elosztóhálózati védelemhez készült: a túlterhelésvédelem 1 × In között, a pillanatműködésű zárlatvédelem 190 A.

Mit jelent a pólusjelölés?

A készülék 1 pólusú.

Mekkora helyet foglal a szekrényben?

Befoglaló mérete 161 × 35 × 86 mm (magasság × szélesség × mélység), tömege 0,7 kg.

Milyen hálózaton használható?

A készülék váltakozó és egyenáramú (AC/DC) hálózatokhoz készült, névleges üzemi feszültsége 277 V AC 50/60 Hz.

Milyen környezetben üzemeltethető?

Az üzemi hőmérséklet-tartomány -25…70 °C, a védettség IP40 az MSZ EN 60529 szerint, a mechanikai szilárdság IK07.
