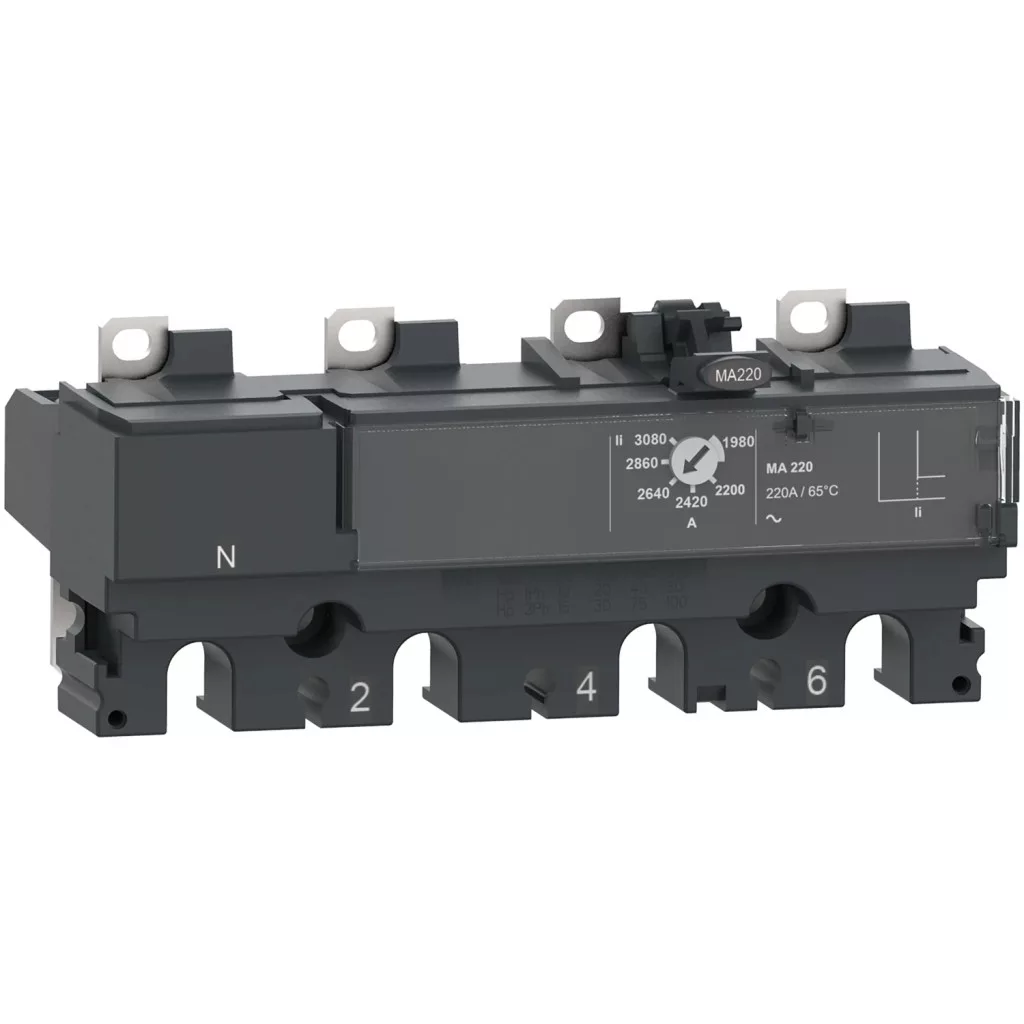

Schneider C106MA100 ComPacT NSX100 kioldóegység 4P3D 100A MA

Schneider ComPacT NSX100 4P3D 100 A MA kioldóegység – C106MA100

A C106MA100 a Schneider Electric ComPacT NSX család cserélhető MA csak mágneses kioldóegysége, 100 A-es keretmérethez, 4P3D kivitelben, 100 A névleges árammal.

A ComPacT NSX rendszerben a védelmi funkciót nem a megszakítókeret, hanem a kioldóegység adja. Ez azt jelenti, hogy a jelleggörbe utólag is módosítható a teljes készülék cseréje nélkül: elég a kioldóegységet kicserélni. Ez a változat motorindításhoz, ahol a termikus védelmet külön motorvédő relé látja el készült.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSX
• Cikkszám: C106MA100
• Típus: cserélhető kioldóegység
• Keretméret: ComPacT NSX100 (és azonos keretű változatai)
• Pólusszám: 4 pólusú, 3 védett pólussal, védtelen nullavezetővel
• Hálózat típusa: váltakozó áramú (AC)
• Névleges áram (In): 100 A (40 °C)
• Névleges üzemi feszültség (Ue): 690 V AC 50/60 Hz
• Kioldóegység: MA – mágneses
• Alkalmazási terület: motorvédelem
• Védelmi funkciók: I (I – pillanatműködésű zárlatvédelem)
• Pillanatműködésű zárlatvédelem (Ii): 6…14 × In
• Tömeg: kb. 0,508 kg
• Védettség: IP40 (MSZ EN 60529)
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2

Felhasználási területek

• Meglévő ComPacT NSX100 alapkészülék felszerelése védelmi egységgel
• Védelmi jelleggörbe utólagos módosítása a készülék cseréje nélkül
• Kioldóegység cseréje motorindításhoz, ahol a termikus védelmet külön motorvédő relé látja el
• Tipikus alkalmazás: lakó- és irodaépületek elosztói, kisebb ipari leágazások

Gyakori kérdések

Mire való a C106MA100 kioldóegység?

Ez a MA csak mágneses kioldóegység a ComPacT NSX100 keretméretű alapkészülékekbe épül be, és adja a megszakító védelmi funkcióit. Motorindításhoz, ahol a termikus védelmet külön motorvédő relé látja el készült.

Milyen védelmi funkciókat lát el?

I – pillanatműködésű zárlatvédelem.

Utólag is beépíthető?

Igen. A ComPacT NSX kioldóegységek cserélhetők, így a védelmi jelleggörbe a teljes készülék cseréje nélkül módosítható. A beépítést feszültségmentes állapotban kell elvégezni.

Mekkora a tömege?

A kioldóegység tömege kb. 0,508 kg.

Külön kell rendelni az alapkészüléket?

Igen. A kioldóegység önmagában nem működőképes: a hozzá tartozó ComPacT NSX alapkészülékkel együtt alkot kész megszakítót.

Milyen hálózaton használható?

A készülék váltakozó áramú (AC) hálózatokhoz készült, névleges üzemi feszültsége 690 V AC 50/60 Hz.
