Schneider 13434 Kaedra vízálló kiselosztók 36 modul, 2 sor, átlátszó zöld ajtóval, IP65, falon kívüli

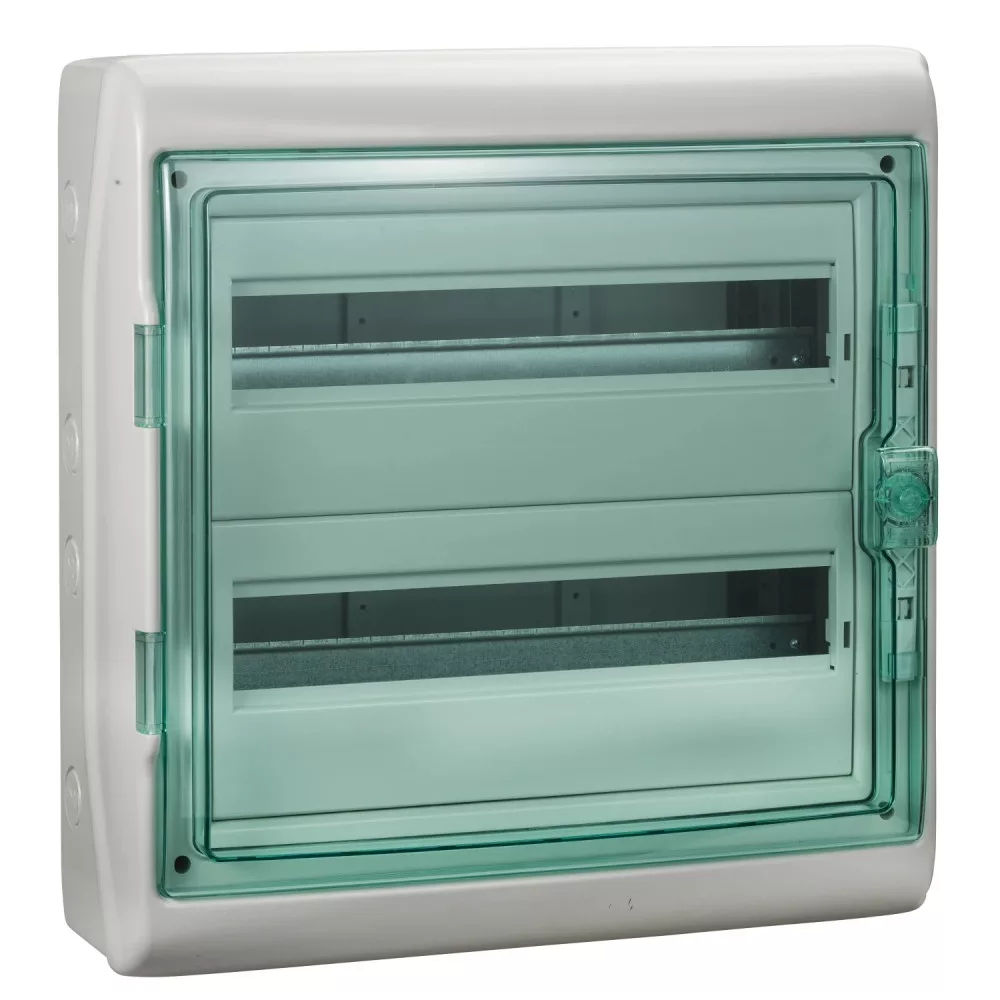

Schneider Electric Mureva (Kaedra) 13434 kiselosztó – falon kívüli, átlátszó ajtó, 2x18 modul

A Mureva (Kaedra) 13434 a Schneider Electric időjárásálló, falon kívüli kiselosztója, amely nedves, poros és kültéri környezetben is biztonságos energiaelosztást tesz lehetővé. A szekrénybe 36 db 18 mm-es moduláris készülék szerelhető 2x18 elrendezésben, DIN-sínre, így kismegszakítók, áram-védőkapcsolók és túlfeszültség-levezetők egyaránt elhelyezhetők. Névleges árama 90 A.

A szekrényt átlátszó ajtó zárja, amelyen keresztül a beépített készülékek állása zárt állapotban is ellenőrizhető; az ajtó opcionális billentyűzéssel lezárható. Gyárilag beépített föld/nulla sorkapcsokkal szerelt: 2 db sorkapocs, egyenként 32 kimenettel, 32 x 16 mm² és 32 x 10 mm² kivezetéssel. A burkolat önkioltó polimerből készül, világosszürke (RAL 7035) színben, UV-álló (3B1 osztály) kivitelben. Védettsége IP65, ütésállósága IK09, elektromos szigetelési osztálya II. (kettős szigetelés). Külső mérete 460 × 448 × 160 mm (magasság × szélesség × mélység), belső mélysége 88 mm, tömege kb. 4,425 kg. A kábelbevezetéshez 17 előre kivágott PG ISO nyílás áll rendelkezésre.

Fő műszaki jellemzők

• Gyártói cikkszám: 13434
• Termékcsalád: Mureva Styl (Kaedra)
• Termék típusa: időjárásálló kiselosztó
• Szerelés módja: falon kívüli
• Ajtó típusa: átlátszó
• Sorok száma: 2 sor
• Modulok száma soronként: 18 db
• Modulok teljes száma: 36 db 18 mm-es modul
• Sín típusa: DIN-sín
• Névleges áram (In): 90 A
• Szerelőlemez: nincs
• Sorkapcsok (föld/nulla): 2 db, egyenként 32 kimenettel
• Elosztóblokk kivezetések: 32 x 16 mm² és 32 x 10 mm²
• Tartozékok: 2 db jelölőkészlet, 2 db kábelköteg, 1 db sorkapocs tartó, 2 db sorkapocs 32 furattal
• Zárhatóság: opcionális billentyűzéssel
• Előre kivágott PG ISO nyílások: 17 db
• Külső méret (magasság × szélesség × mélység): 460 × 448 × 160 mm
• Belső mélység: 88 mm
• Tömeg: kb. 4,425 kg
• Anyag: önkioltó polimer
• Szín: szekrény világosszürke (RAL 7035), ajtó ibolya
• Védettségi szint: IP65
• Ütésállóság: IK09
• Elektromos szigetelési osztály: II. osztály (kettős szigetelés)
• UV-állóság: 3B1 osztály (ISO 4892-2)
• Tűzállóság: 650 °C (IEC 60695-2-1)
• Túlfeszültségi kategória: II
• Üzemi hőmérséklet: -25…60 °C
• Szabványok: IEC 60670-1, IEC 60670-24, EN 50263, IEC 60695-2-1

Tipikus felhasználási területek

• Kültéri és nedves környezetben telepített elosztók: terasz, kert, garázs, pince
• Mezőgazdasági és ipari csarnokok, műhelyek beltéri és kültéri elosztópontjai
• Építkezések, rendezvények és kempingek ideiglenes energiaellátása
• Poros, párás vagy vegyszernek kitett környezetben működő berendezések tápellátása

Kapcsolódó termékek

• Kaedra 13435 – kiselosztó, 3x12 modul
• Kaedra 13985 – kiselosztó, 3x12 modul
• Kaedra 13433 – kiselosztó, 2x12 modul
• Kaedra 13440 – illesztődobozos kiselosztó, 3x12 modul+4 nyílás

Gyakori kérdések

Hány modul fér el a 13434 szekrényben?

Összesen 36 db 18 mm-es moduláris készülék, 2x18 elrendezésben, DIN-sínre szerelve.

Milyen környezetben használható?

IP65 védettségű és IK09 ütésállóságú, UV-álló időjárásálló kivitel, ezért kültéren, nedves és poros környezetben is telepíthető. Üzemi hőmérséklet-tartománya -25…60 °C.

Tartalmaz a szekrény föld- és nullasorkapcsot?

Igen, 2 db föld/nulla sorkapocs található benne, egyenként 32 kimenettel, 32 x 16 mm² és 32 x 10 mm² kivezetéssel.

Lezárható az ajtó?

Igen, az átlátszó ajtó opcionális billentyűzéssel lezárható, miközben a készülékek állása zárt állapotban is látható.

Hogyan oldható meg a kábelbevezetés?

A burkolaton 17 előre kivágott PG ISO nyílás található, amelyek a szükséges helyen nyithatók.

Mekkora a névleges árama és a mérete?

Névleges árama 90 A, külső mérete 460 × 448 × 160 mm (magasság × szélesség × mélység), tömege kb. 4,425 kg.
