Schneider 13179 Kaedra vízálló kiselosztók 8 modul, 1 sor, 4 db 90x100 mm-es níylással, átlátszó zöld ajtóval, IP65, falon kívüli

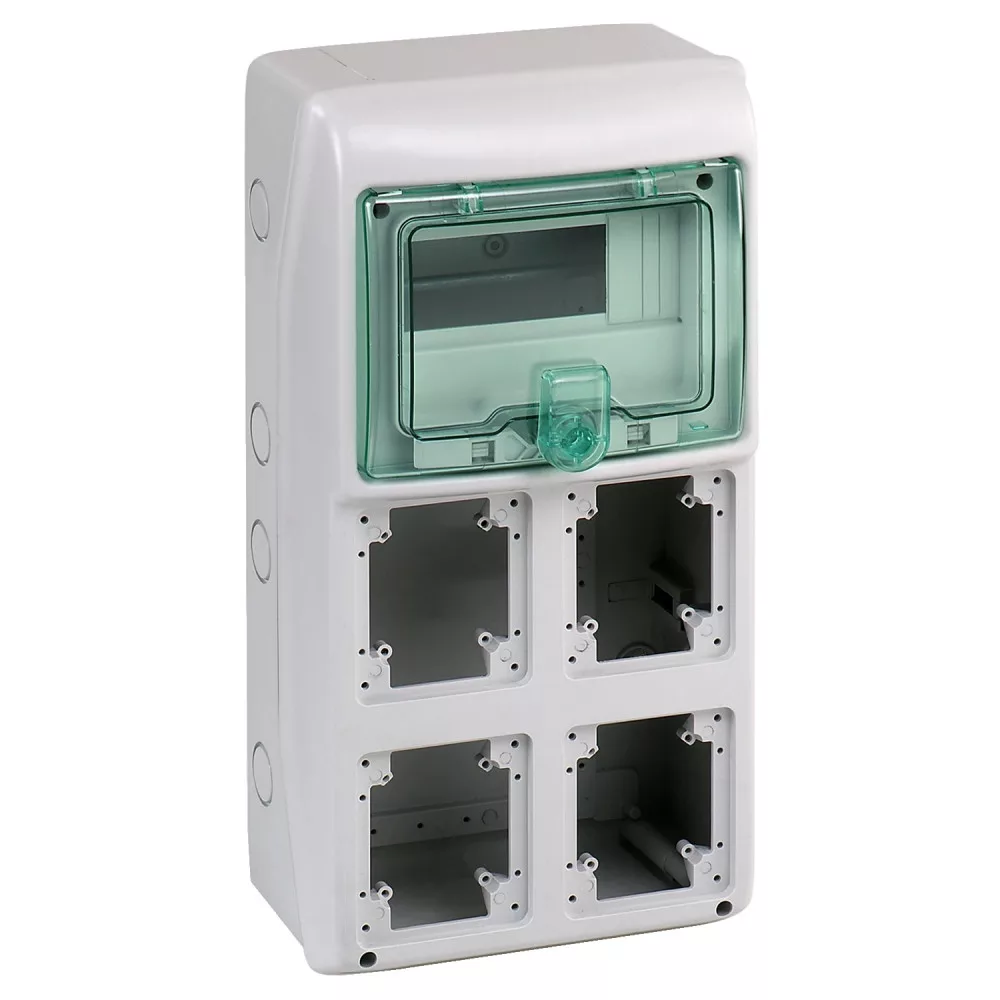

Schneider Electric Mureva (Kaedra) 13179 kiselosztó – falon kívüli, átlátszó ajtó, 1x8 modul+4 nyílás

A Mureva (Kaedra) 13179 a Schneider Electric időjárásálló, falon kívüli kiselosztója, amely nedves, poros és kültéri környezetben is biztonságos energiaelosztást tesz lehetővé. A szekrénybe 8 db 18 mm-es moduláris készülék szerelhető 1x8 elrendezésben, DIN-sínre, így kismegszakítók, áram-védőkapcsolók és túlfeszültség-levezetők egyaránt elhelyezhetők. Névleges árama 63 A, teljesítmény-disszipációja 15 W.

A szekrényt átlátszó ajtó zárja, amelyen keresztül a beépített készülékek állása zárt állapotban is ellenőrizhető; az ajtó opcionális billentyűzéssel lezárható. A homloklapon 4 db szerelvénynyílás található 90 x 100 mm alapmérettel, amelyekbe hálózati csatlakozóaljzatok vagy nyomógombos vezérlések építhetők; a nem használt nyílásokat takarólemezek zárják. A burkolat önkioltó polimerből készül, világosszürke (RAL 7035) színben, UV-álló (3B1 osztály) kivitelben. Védettsége IP65, ütésállósága IK09, elektromos szigetelési osztálya II. (kettős szigetelés). Külső mérete 460 × 236 × 160 mm (magasság × szélesség × mélység), belső mélysége 91 mm, tömege 2 kg. A kábelbevezetéshez 7 előre kivágott PG ISO nyílás áll rendelkezésre.

Fő műszaki jellemzők

• Gyártói cikkszám: 13179
• Termékcsalád: Mureva Styl (Kaedra)
• Termék típusa: időjárásálló kiselosztó
• Szerelés módja: falon kívüli
• Ajtó típusa: átlátszó
• Sorok száma: 1 sor
• Modulok száma soronként: 8 db
• Modulok teljes száma: 8 db 18 mm-es modul
• Sín típusa: DIN-sín
• Névleges áram (In): 63 A
• Teljesítmény-disszipáció: 15 W
• Szerelvénynyílások száma: 4 db
• Nyílás alapmérete: 90 x 100 mm
• Nyílásokhoz tartozó fedlapok: 1 db nyomógomb vezérlések, 4 db 65 x 85 hálózati csatlakozó
• Szerelőlemez: nincs
• Tartozékok: 2 db kábelköteg, 1 db lemez nyomógombos vezérléshez, 4 db 65 x 85 hálózati csatlakozó takaró
• Zárhatóság: opcionális billentyűzéssel
• Előre kivágott PG ISO nyílások: 7 db
• Külső méret (magasság × szélesség × mélység): 460 × 236 × 160 mm
• Belső mélység: 91 mm
• Tömeg: 2 kg
• Anyag: önkioltó polimer
• Szín: szekrény világosszürke (RAL 7035), ajtó ibolya
• Védettségi szint: IP65
• Ütésállóság: IK09
• Elektromos szigetelési osztály: II. osztály (kettős szigetelés)
• UV-állóság: 3B1 osztály (ISO 4892-2)
• Tűzállóság: 650 °C (IEC 60695-2-1)
• Túlfeszültségi kategória: II
• Üzemi hőmérséklet: -25…40 °C
• Szabványok: IEC 60670-1, IEC 60670-24, EN 62262, EN 50263, IEC 60695-2-1

Tipikus felhasználási területek

• Csatlakozóaljzatok és kezelőszervek egy tokozatban, védett kivitelben
• Kültéri és nedves környezetben telepített elosztók: terasz, kert, garázs, pince
• Mezőgazdasági és ipari csarnokok, műhelyek beltéri és kültéri elosztópontjai
• Építkezések, rendezvények és kempingek ideiglenes energiaellátása
• Poros, párás vagy vegyszernek kitett környezetben működő berendezések tápellátása

Kapcsolódó termékek

• Kaedra 13186 – kiselosztó, 1x8 modul+2 nyílás
• Kaedra 13178 – kiselosztó, 1x5 modul+2 nyílás
• Kaedra 13185 – kiselosztó, 1x5 modul+1 nyílás
• Kaedra 13443 – mini elosztó, 1x8 modul

Gyakori kérdések

Hány modul fér el a 13179 szekrényben?

Összesen 8 db 18 mm-es moduláris készülék, 1x8 elrendezésben, DIN-sínre szerelve.

Milyen környezetben használható?

IP65 védettségű és IK09 ütésállóságú, UV-álló időjárásálló kivitel, ezért kültéren, nedves és poros környezetben is telepíthető. Üzemi hőmérséklet-tartománya -25…40 °C.

Mire valók a szerelvénynyílások?

A homloklapi 4 nyílásba 90 x 100 mm alapméretű hálózati csatlakozóaljzatok vagy nyomógombos vezérlések építhetők; a szabadon maradó nyílásokat takarólemezek zárják.

Lezárható az ajtó?

Igen, az átlátszó ajtó opcionális billentyűzéssel lezárható, miközben a készülékek állása zárt állapotban is látható.

Hogyan oldható meg a kábelbevezetés?

A burkolaton 7 előre kivágott PG ISO nyílás található, amelyek a szükséges helyen nyithatók.

Mekkora a névleges árama és a mérete?

Névleges árama 63 A, külső mérete 460 × 236 × 160 mm (magasság × szélesség × mélység), tömege 2 kg.
