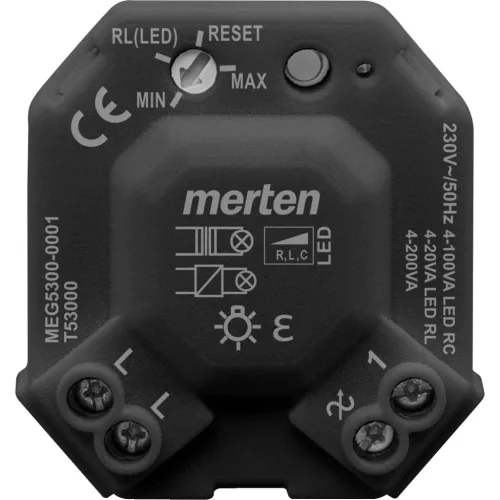

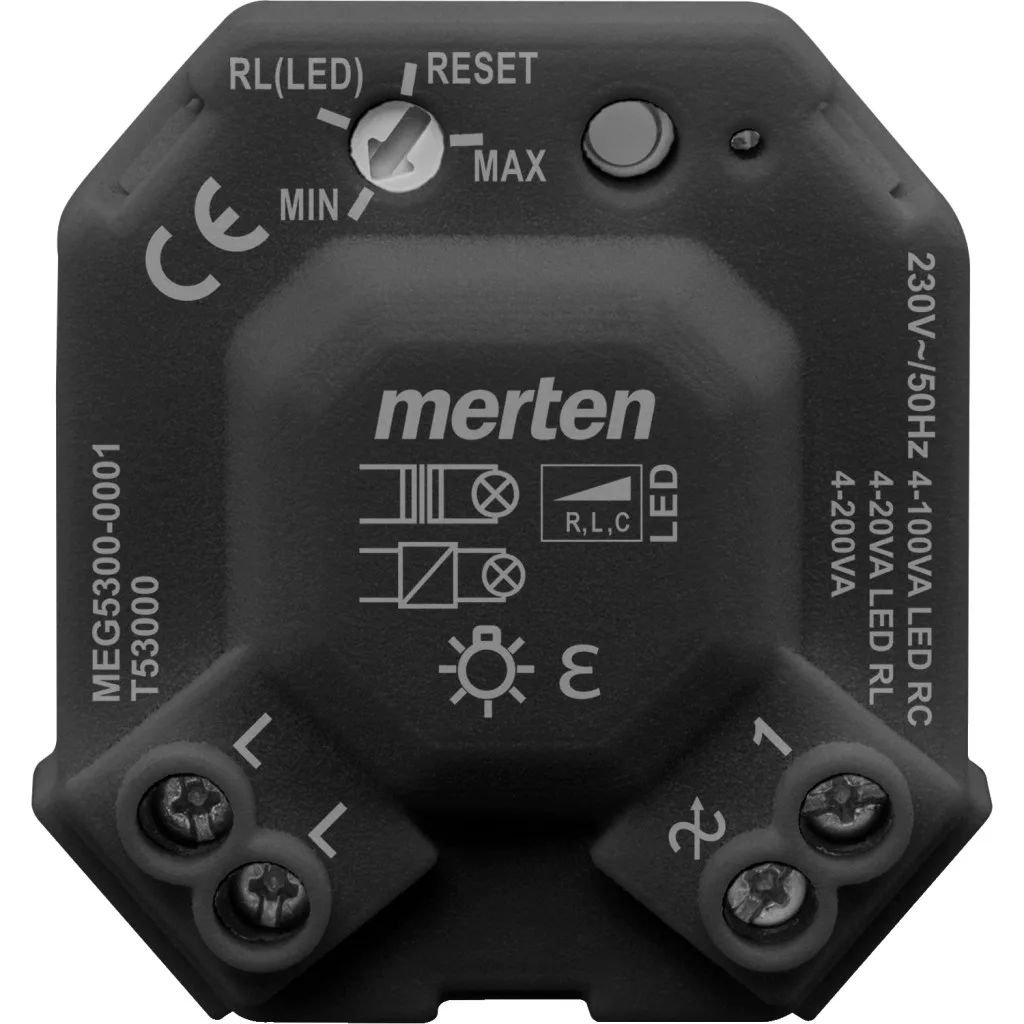

Merten MEG5300-0001 – univerzális LED fényerőszabályzó modul automatikus terhelésfelismeréssel
A Merten MEG5300-0001 univerzális LED fényerőszabályzó modul különböző típusú szabályozható világítási terhelések kapcsolására és fényerejének szabályozására használható. Kompakt kialakításának köszönhetően mély süllyesztett szerelvénydobozba építhető, vezérlése pedig hagyományos mechanikus nyomógombokkal történik.
A modul egyik legfontosabb tulajdonsága az automatikus terhelésfelismerés. A készülék felismeri a csatlakoztatott terhelés jellegét, és annak megfelelő szabályozási módot alkalmaz.
LED fényforrások szabályozásához
A MEG5300-0001 dimmelhető LED fényforrások szabályozására is alkalmas.
A támogatott LED terhelés:
- RC LED üzemmódban: 4–100 VA
- RL LED üzemmódban: 4–20 VA
Fontos, hogy kizárólag fényerő-szabályozásra alkalmas LED fényforrásokkal használható. A LED fényforrás és a dimmer kompatibilitását minden esetben célszerű ellenőrizni.
Többféle világítási terheléssel használható
Az univerzális kialakításnak köszönhetően nem kizárólag LED világításhoz alkalmazható.
A támogatott terhelések:
- dimmelhető LED fényforrás: 4–100 VA RC módban,
- dimmelhető LED fényforrás: 4–20 VA RL LED módban,
- hagyományos izzólámpa: 5–200 W,
- 230 V-os halogénlámpa: 5–150 W,
- kisfeszültségű halogén dimmelhető tekercselt transzformátorral: 5–200 VA,
- kisfeszültségű halogén dimmelhető elektronikus transzformátorral: 5–200 W.
Ez lehetővé teszi, hogy a modul különböző világítási rendszerekben is alkalmazható legyen.
Automatikus terhelésfelismerés
A fényerőszabályzó automatikusan felismeri a csatlakoztatott terhelést. Ez egyszerűbb beüzemelést tesz lehetővé, mivel normál esetben a készülék maga választja ki a megfelelő működési módot.
Szükség esetén a szabályozási mód módosítható, így például a fázishasításos és fázishasításos működési mód közötti beállítás is elvégezhető a kompatibilis terhelésnek megfelelően.
Beállítható minimum és maximum fényerő
A fényerőszabályzó minimum és maximum fényerőszintje beállítható. Ez különösen LED fényforrások esetében hasznos, mivel egyes LED-ek nagyon alacsony szabályozási szinten villoghatnak, instabillá válhatnak vagy kikapcsolhatnak.
A megfelelő alsó határérték beállításával stabilabb szabályozás érhető el.
Memóriafunkció
A beépített memóriafunkció segítségével a modul képes megjegyezni a legutóbb beállított fényerőt.
Így a világítás ismételt bekapcsolásakor nem kell minden alkalommal újra beállítani a kívánt fényerőt.
Lágyindítás
A MEG5300-0001 soft-start, azaz lágyindítási funkcióval is rendelkezik. Bekapcsoláskor a világítás nem hirtelen kapja meg a teljes beállított teljesítményt, hanem szabályozott módon indul el.
Beépített elektronikus védelem
A biztonságos működés érdekében a modul több elektronikus védelmi funkcióval rendelkezik.
Beépített:
- túlmelegedés elleni védelem,
- elektronikus rövidzárlat-védelem,
- túlterhelés-védelem.
Mechanikus nyomógombbal vezérelhető
A fényerőszabályzó modul mechanikus visszatérő nyomógombokkal működtethető.
A kialakítás előnye, hogy a modul különböző dizájncsaládok mechanikus nyomógombjaival kombinálható, így a látható szerelvény megjelenése az adott helyiség szerelvénycsaládjához igazítható.
Kompakt, süllyesztett kivitel
A modul mindössze 45 × 40 × 20 mm méretű, így mély süllyesztett szerelvénydobozban helyezhető el.
A megfelelő hőelvezetésre azonban figyelni kell. Bizonyos szerelési körülmények között, például több modul egymás mellé történő beépítésénél a megengedett maximális terhelést csökkenteni kell.
Főbb jellemzők
- Univerzális LED fényerőszabályzó modul
- Automatikus terhelésfelismerés
- Dimmelhető LED fényforrásokhoz
- RC LED: 4–100 VA
- RL LED: 4–20 VA
- Izzólámpákhoz: 5–200 W
- 230 V-os halogénlámpákhoz: 5–150 W
- Dimmelhető transzformátoros halogén világításhoz
- Mechanikus nyomógombos vezérlés
- Minimum fényerő beállítása
- Maximum fényerő beállítása
- Memóriafunkció
- Lágyindítás
- Túlmelegedés elleni védelem
- Elektronikus rövidzárlat-védelem
- Túlterhelés-védelem
- Kompakt, süllyesztett kivitel
- IP20 védettség
Műszaki adatok
- Gyártó: Schneider Electric
- Termékcsalád: Merten
- Típus: MEG5300-0001
- Terméktípus: univerzális fényerőszabályzó modul
- Névleges üzemi feszültség: 230 V AC
- Frekvencia: 50/60 Hz
- RC LED terhelés: 4–100 VA
- RL LED terhelés: 4–20 VA
- Izzólámpa terhelés: 5–200 W
- 230 V halogén terhelés: 5–150 W
- Kisfeszültségű halogén tekercselt transzformátorral: 5–200 VA
- Kisfeszültségű halogén elektronikus transzformátorral: 5–200 W
- Terhelésfelismerés: automatikus
- Vezérlés: mechanikus nyomógomb
- Csatlakozás: csavaros kapocs
- Vezetékcsupaszítási hossz: 6 mm
- Maximális vezeték-keresztmetszet: 1 × 2,5 mm²
- Védettség: IP20
- Szélesség: 40 mm
- Magasság: 45 mm
- Mélység: 20 mm
- Beépítési mélység: 20 mm
- Tömeg: kb. 20 g
- Szín: fekete
- Szabványok: EN 60669-2-1, EN 61000-6-3
- EAN: 4042811185107
Gyakori kérdések
Mire használható a Merten MEG5300-0001?
A modul kompatibilis, szabályozható világítási terhelések be- és kikapcsolására, valamint fényerejük szabályozására használható. LED, izzó-, halogén- és megfelelő transzformátoros világításokkal is alkalmazható.
Mekkora LED teljesítményt tud szabályozni?
RC LED üzemmódban 4–100 VA, RL LED üzemmódban pedig 4–20 VA terhelés használható.
Minden LED fényforrással használható?
Nem. A LED fényforrásnak dimmelhetőnek kell lennie, és kompatibilisnek kell lennie az alkalmazott szabályozási móddal. Vásárlás és telepítés előtt célszerű ellenőrizni a fényforrás és a dimmer kompatibilitását.
Automatikusan felismeri a csatlakoztatott terhelést?
Igen. A MEG5300-0001 automatikus terhelésfelismeréssel rendelkezik, és normál esetben a csatlakoztatott terhelésnek megfelelő működési módot választja.
Beállítható a legalacsonyabb fényerő?
Igen. A minimum fényerő beállítható, ami különösen LED világítás esetén hasznos a villogás vagy instabil működés elkerülésére.
A maximális fényerő is beállítható?
Igen. A készüléken a minimum és maximum fényerőszint egyaránt beállítható.
Megjegyzi az utoljára használt fényerőt?
Igen. A memóriafunkció lehetővé teszi a legutóbb beállított fényerő eltárolását és későbbi visszaállítását.
Milyen kapcsolóval vezérelhető?
A modul mechanikus visszatérő nyomógombokkal vezérelhető. Több mechanikus nyomógomb párhuzamos csatlakoztatása is lehetséges a gyártó bekötési előírásai szerint.
Használható hagyományos izzóval?
Igen. Ohmos terhelésű hagyományos izzólámpáknál 5–200 W teljesítménytartományban használható.
Használható 230 V-os halogén fényforrással?
Igen. 230 V-os halogénlámpák esetében a támogatott teljesítménytartomány 5–150 W.
Van benne túlterhelés elleni védelem?
Igen. A készülék túlterhelés-, elektronikus rövidzárlat- és túlmelegedés-védelemmel rendelkezik.
Mekkora szerelvénydoboz szükséges hozzá?
A gyártó mély süllyesztett szerelvénydobozba történő telepítést ír elő. Maga a modul 45 × 40 × 20 mm méretű.
Szakember szükséges a bekötéséhez?
Igen. A modul 230 V-os hálózati feszültséggel működik, ezért a Schneider Electric szerelési útmutatója szerint a telepítést megfelelő villamos szakismerettel rendelkező személynek kell végeznie.
