Schneider LGYT1E24 Csatlakozóblokk, 24 lyuk, föld

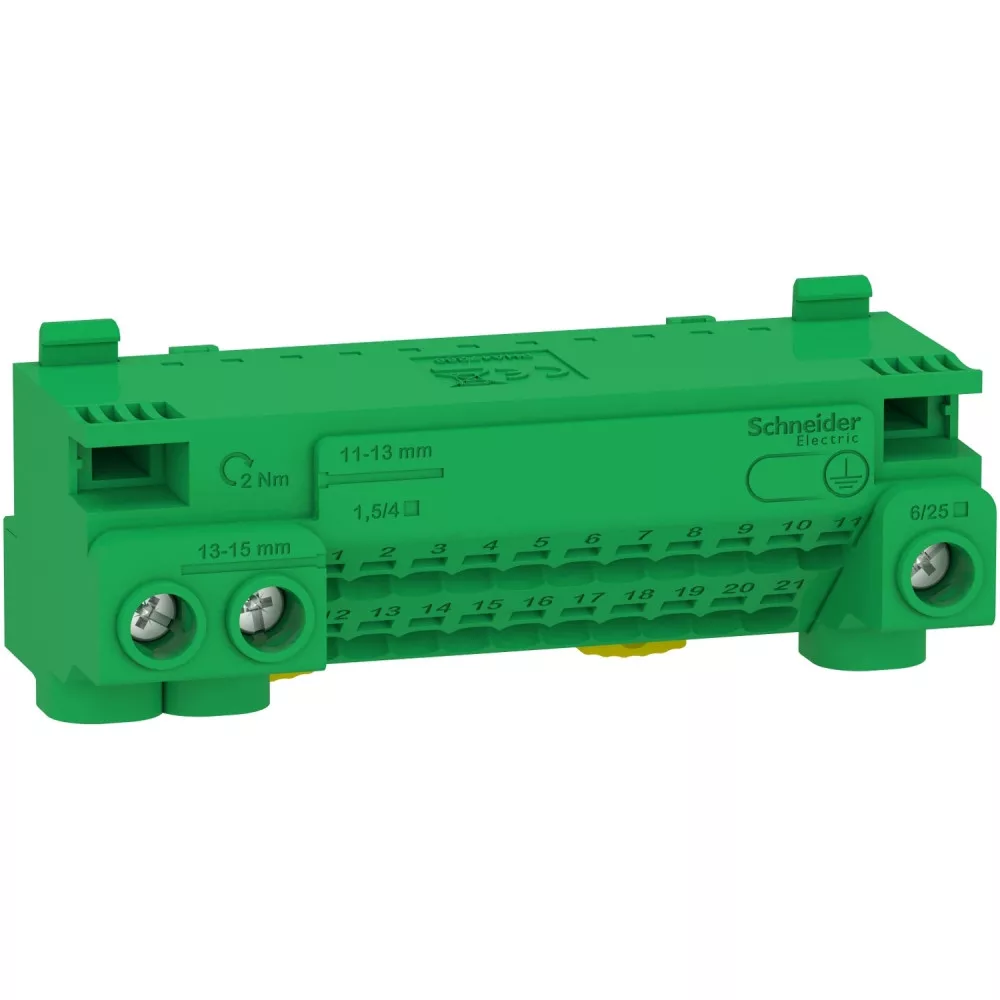

Schneider Electric Linergy csatlakozóblokk, földelő (PE), 24 kimenet, 63 A, zöld

A Schneider Electric Linergy csatlakozóblokk a lakossági és kisipari elosztószekrények földelő (PE) vezetőinek rendezett bekötésére szolgál. Az LGYT1E24 típusjelű, zöld színű blokk összesen 24 kimenettel rendelkezik: 3 db csavaros, 25 mm²-ig terhelhető és 21 db gyorscsatlakozós, 4 mm²-es kapoccsal.

A gyorscsatlakozós kapcsokba a vezető szerszám nélkül tolható be, ami jelentősen gyorsítja a szerelést. Névleges árama 63 A, névleges üzemi feszültsége 440 V AC, 2 szabad nyílás marad a távvezérelt áramkör csatlakoztatására szolgáló jumper számára. Mérete 45,5×94,2×40,5 mm, Resi9, Pragma és Kaedra szekrényekbe egyaránt beépíthető, süllyesztett és falon kívüli kivitelben.

Műszaki jellemzők

• Típus: Linergy csatlakozóblokk (sorkapocsblokk)
• Szerep: Földelő (pe) vezetők gyűjtése
• Kimenetek száma: 24 db (1 föld bemenet mellett)
• Csavaros kapcsok: 3 × 25 mm²
• Gyorscsatlakozós kapcsok: 21 × 4 mm²
• Névleges áram (In): 63 A
• Névleges üzemi feszültség (Ue): 440 V AC
• Szabad nyílás jumperhez: 2 db
• Tartozék: 1 db összekötő jumper
• Szín: Zöld
• Kompatibilitás: Resi9, Pragma és Kaedra szekrények
• Szerelési mód: Süllyesztett és falon kívüli szekrénybe
• Méretek: 45,5×94,2×40,5 mm (magasság × szélesség × mélység)
• Tömeg: kb. 0,128 kg

Felhasználási területek

• Lakossági elosztószekrények földelő (PE) vezetőinek gyűjtése
• Áramkörök rendezett, áttekinthető bekötése kisebb elosztókban
• Resi9 és Pragma szekrények szerelése új építésű lakásokban
• Meglévő elosztó bővítése további áramkörökkel
• Gyors szerelés gyorscsatlakozós kapcsokkal, szerszám nélkül

Gyakori kérdések

Mire való ez a csatlakozóblokk?

A földelő (PE) vezetők egy pontban történő gyűjtésére és rendezett bekötésére az elosztószekrényben.

Hány vezeték köthető be?

Összesen 24 kimenet áll rendelkezésre: 3 csavaros kapocs 25 mm²-ig és 21 gyorscsatlakozós kapocs 4 mm²-ig.

Mit jelent a gyorscsatlakozós kapocs?

A vezetőt szerszám nélkül, egyszerű benyomással lehet rögzíteni, ami gyorsítja a szerelést és csökkenti a laza kötés kockázatát.

Milyen szekrénybe illeszthető?

Resi9, Pragma és Kaedra szekrényekbe, süllyesztett és falon kívüli kivitelben egyaránt.

Mire szolgál a jumper?

A blokk 2 szabad nyílása a távvezérelt áramkör csatlakoztatását szolgáló jumper számára készült; a összekötő jumper külön is beszerezhető.

Mekkora áramot bír?

A blokk névleges árama 63 A, névleges üzemi feszültsége 440 V AC.
