A TV/R-SAT aljzat betét adja az antennacsatlakozó tényleges működését: ez fogadja a koaxiális vezetéket, és ez osztja szét a jelet a televíziós, a rádiós, illetve a műholdas kimenet felé. A betét süllyesztett szerelvénydobozba épül, és fedlap nélkül kerül forgalomba, így a látható felület külön választható hozzá.
A választék a hálózat felépítése szerint rendeződik. A végzáró kivitelek — 466099, MTN299200, MTN299201 és a két kábeles MTN299202 — a lánc vagy az ág utolsó pontján helyezkednek el, míg a 466098 átmenő kivitel továbbengedi a jelet a következő aljzat felé. Az MTN466097 a SAT kimeneten DC átvitelt is biztosít, ami a műholdvevő egység tápellátásához szükséges.
A hozzá illő burkolatot a betét kimeneteinek száma alapján válassza ki a Merten TV/R-SAT aljzatok alkategóriáiból az Elektrikstore kínálatában.
Miért fontos a hálózati felépítés?
Az antennaaljzat kiválasztásánál nem a helyiség dönt, hanem a vezetékhálózat rendszere. Csillagpontos kialakításban minden végpont önálló ágon kapja a jelet, ezért oda végzáró betét való. Felfűzött rendszerben viszont a vezeték aljzatról aljzatra halad, és a lánc közbenső pontjaira átmenő kivitel kell — végzáróval a sorban utána következő csatlakozók jel nélkül maradnának.
Tipikus felhasználási területek
- Csillagpontos lakáshálózatok végpontjai önálló ágakkal
- Felfűzött, láncolt rendszerek közbenső és záró aljzatai
- Műholdvevős rendszerek, ahol a beltéri egység tápellátása a kábelen érkezik
- Két kábeles bekötés, ahol a SAT és a földfelszíni jel külön vezetéken jut el
- Meglévő antennaaljzat cseréje a fedlap és a keret megtartásával
Hogyan válassza ki a megfelelő betétet?

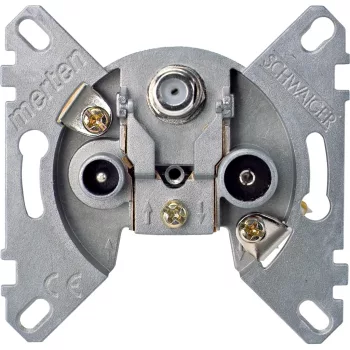

- MTN466097 – végzáró betét csillagpontos rendszerekhez, a SAT kimeneten DC átvitellel a beltéri egység tápellátásához.
- 466098 – átmenő kivitel felfűzött rendszerekhez, fedlap és keret nélkül.

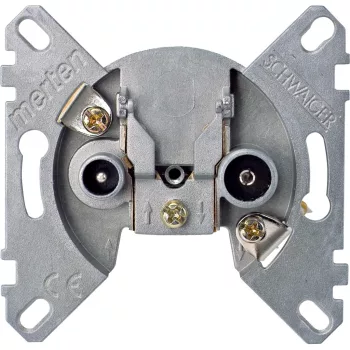

- 466099 – végzáró kivitel csillagpontos rendszerekhez, fedlap és keret nélkül.
- MTN299200 – végzáró betét csillagpontos rendszerekhez, fedlap és keret nélkül.

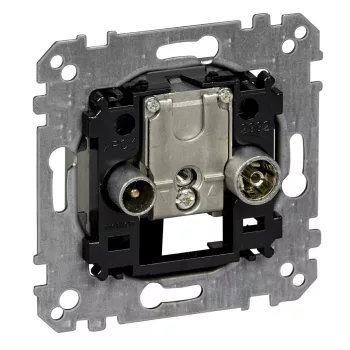

- MTN299201 – végzáró betét felfűzött rendszerekhez, fedlap és keret nélkül.

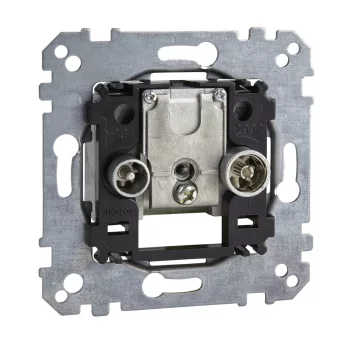

- MTN299202 – végzáró, két kábeles kivitel csillagpontos rendszerekhez, ahol a jelek külön vezetéken érkeznek.
Gyakori kérdések
Honnan tudom, hogy csillagpontos vagy felfűzött a hálózatom? Csillagpontos kialakításban minden aljzathoz külön kábel fut egy központi elosztótól; felfűzött rendszerben a vezeték egyik aljzattól a másikig halad. Bizonytalanság esetén a meglévő bekötést vagy a villamos tervet érdemes megnézetni szakemberrel.
Mire jó a DC átvitel? A műholdvevő beltéri egysége a koaxiális kábelen keresztül táplálja a kültéri egységet. Ehhez az aljzatnak át kell engednie az egyenáramot a SAT kimeneten — ezt tudja a megfelelő kivitel.
Fedlap nélkül is működik? A betét villamosan működőképes, de a beépítés csak burkolattal és kerettel teljes: a fedlap zárja le a szerelvénydobozt és adja a csatlakozók kivágását.
A burkolatot a kimenetek száma szerint válassza: két kimenethez a System M fedlap 2 kimenetes antenna csatlakozóhoz, háromhoz a System M fedlap 3 kimenetes antenna csatlakozóhoz oldalt nézze meg.
