A váltóérintkezős szobatermosztát nem egyszerűen be- és kikapcsol: a váltóérintkező két irányba tud jelet adni, ezért fűtés és hűtés vezérlésére, illetve feszültségmentesen nyitott vagy zárt szelepmozgatók működtetésére is alkalmas. Ott jelent előnyt, ahol a helyiség hőmérséklet-szabályozása nem egyetlen körön múlik.
A vezérlést három betét közül választhatja ki: az MTN536400 5(2) A, 250 V AC, az MEG5773-0000 10(4) A, 230 V AC, az 536401 pedig 1(1) A, 24 V AC kapcsolási adatokkal készül. A látható fedlap hat felületen érhető el: 534719 polárfehér, 534725 aktívfehér, 536219 mattfehér, 536214 antracit, 536260 alumínium és MEG5762-0403 fekete kivitelben.
A további hőmérséklet-szabályozó megoldásokat a Merten termosztátok oldalon, a hozzá illő keretcsaládokat pedig a Merten keretek kínálatában találja az Elektrikstore-nál.
Miért a váltóérintkezős kivitel?
A váltóérintkező azt jelenti, hogy a termosztát egy közös pont mellett két kimenettel dolgozik: amikor az egyik zár, a másik nyit. Ez a felépítés teszi lehetővé, hogy ugyanaz a készülék fűtésre és hűtésre is vezéreljen, vagy hogy olyan szelepmozgatót működtessen, amely feszültségmentes állapotban nyitott. Ezért ez a típus jellemzően ott kerül a falra, ahol a hőmérséklet-szabályozás nem csak télen dolgozik: lakásklímával kombinált fűtésnél, fan-coilos rendszereknél vagy padlófűtés melletti hűtőkörnél. A System M felépítés kétrészes, tehát a betét és a fedlap külön választható — a választásnál elsőként mindig a vezérlőoldali kapcsolási feszültséget érdemes tisztázni.
Tipikus felhasználási területek
- Fűtés és hűtés váltott vezérlése egy készülékkel
- Feszültségmentesen nyitott vagy zárt szelepmozgatók működtetése
- Fan-coil rendszerek helyiségszintű szabályozása
- Kisfeszültségű, 24 V-os vezérlőkörök
- Irodák és lakóterek egységes System M szerelvénysorral
Hogyan válassza ki a megfelelő elemeket?

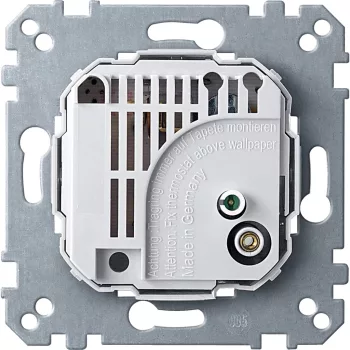

- MTN536400 – betét váltóérintkezővel, 5(2) A, 250 V AC.

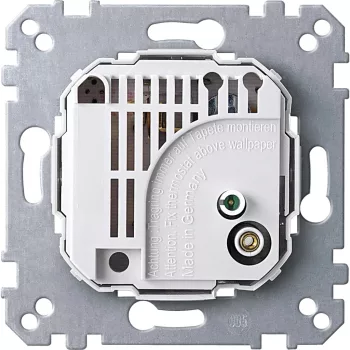

- MEG5773-0000 – betét váltóérintkezővel, 10(4) A, 230 V AC.
- 536401 – betét váltóérintkezővel, 1(1) A, 24 V AC.

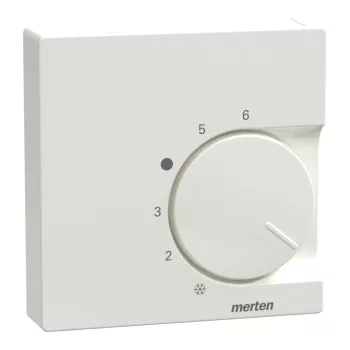

- 534719 – fedlap, polárfehér, hűvösebb tónusú fehér.

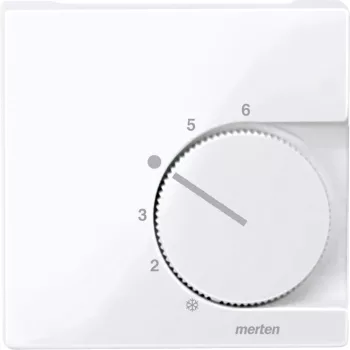

- 534725 – fedlap, aktívfehér, melegebb fehér árnyalat.

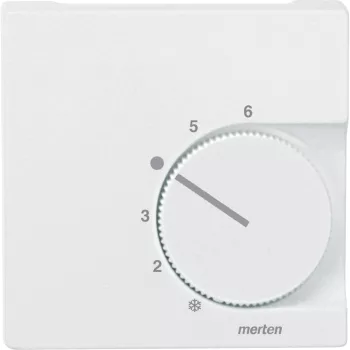

- 536219 – fedlap, mattfehér, csillogásmentes felülettel.

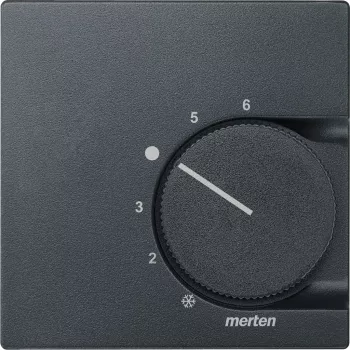

- 536214 – fedlap, antracit, sötét tónusú kivitel.

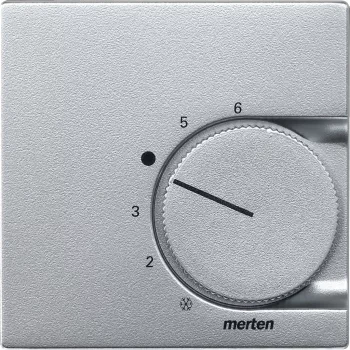

- 536260 – fedlap, alumínium színű, fémhatású keretekhez.

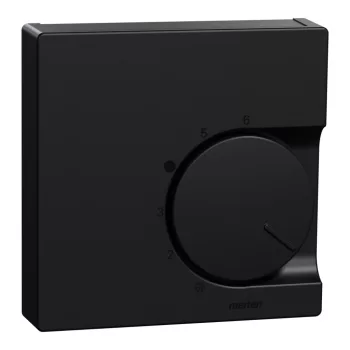

- MEG5762-0403 – fedlap, fekete, erős kontrasztot adó felület.
Gyakori kérdések
Mi a különbség a kapcsolós kivitelhez képest? A kapcsolós változat a szabályozás leválasztására szolgáló kapcsolót kap; a váltóérintkezős típusnál a kimenet két irányba dolgozik, ezért összetettebb vezérlési feladatra is alkalmas.
Melyik betétet válassza? A vezérlőoldal kapcsolási feszültsége és terhelhetősége alapján: hálózati feszültségű körhöz a 250 V vagy 230 V, kisfeszültségű vezérléshez a 24 V-os kivitelt.
Milyen keretekkel áll össze? A System M keretcsaládokkal: M-Plan, M-Pure és M-Smart, egyes és többes kivitelben.
A lágyabb formavilágú megfelelőjét a System D váltóérintkezős szobatermosztátok oldalon éri el, az egyszerű ki-be kapcsolható változatot pedig a System M szobatermosztátok kapcsolóval kínálatában.
