Schneider Electric Linergy TR NSYTRP23 Push-In átmenő sorkapocs 3 pontos, 2,5mm², szürke

Schneider Electric Linergy TR NSYTRP23 – 3 pontos Push-In átmenő sorkapocs

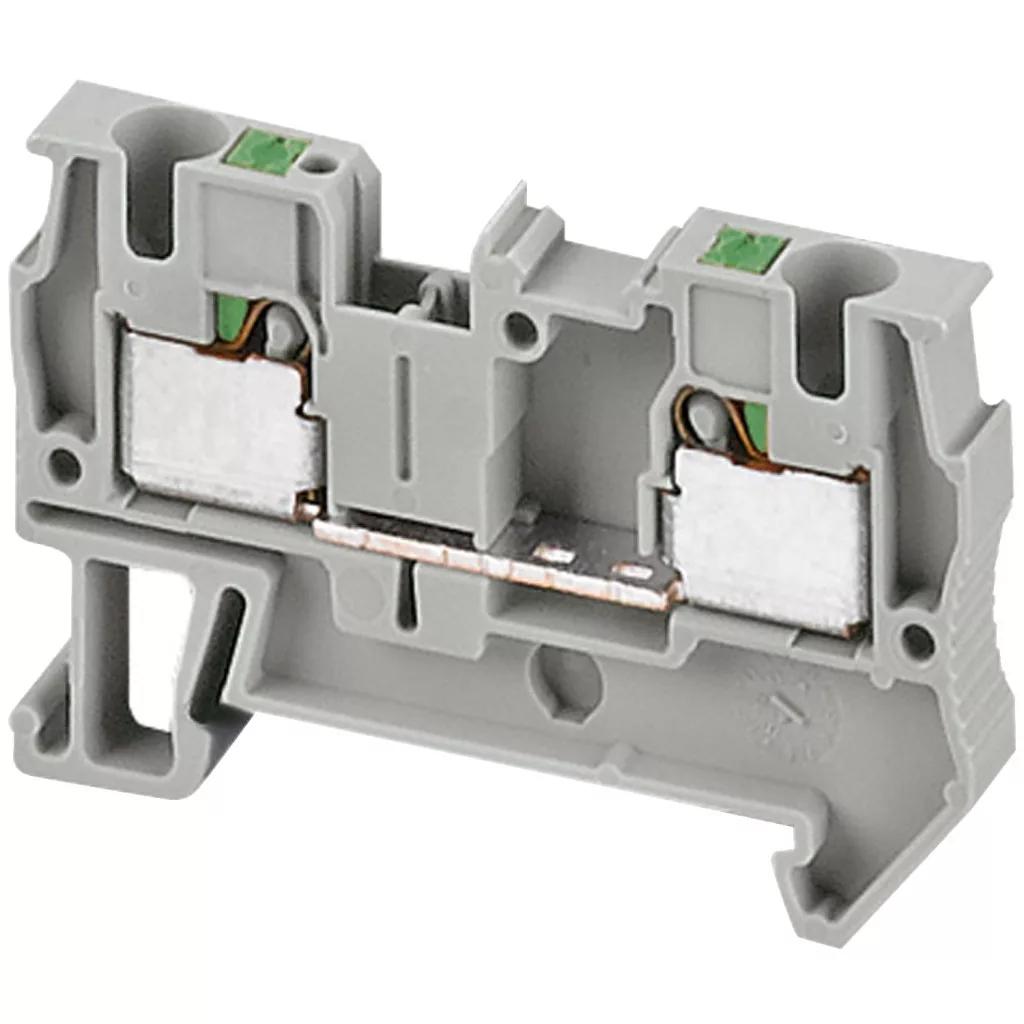

A Schneider Electric Linergy TR NSYTRP23 egyszintes, három csatlakozási ponttal rendelkező átmenő sorkapocs, amely villamos vezetékek gyors, rendezett és megbízható összekötésére használható kapcsoló-, elosztó- és vezérlőszekrényekben.

A Linergy TR termékcsalád részét képező sorkapocs Push-In rugós csatlakozástechnológiával rendelkezik. A megfelelően előkészített vezeték gyorsan csatlakoztatható, így a rendszer különösen előnyös lehet olyan szekrényépítési feladatoknál, ahol nagy számú csatlakozási pontot kell kialakítani.

3 csatlakozási pont

Az NSYTRP23 egyik fontos tulajdonsága a három csatlakozási pont. Az átmenő sorkapocs így olyan vezetékezési feladatokhoz is használható, ahol egy elektromos potenciálhoz három vezeték csatlakoztatására van szükség.

Ez megkönnyítheti az elágazások kialakítását, és bizonyos esetekben csökkentheti a szükséges külön sorkapcsok vagy áthidalások számát.

Push-In csatlakozástechnológia

A sorkapocs közvetlen rugós Push-In csatlakozást használ.

A technológia előnye, hogy a megfelelő merev, illetve megfelelően előkészített sodrott vezeték gyorsan csatlakoztatható. A rugós érintkezés biztosítja a vezeték megfelelő rögzítését.

A hagyományos csavaros sorkapcsokkal szemben nincs szükség a csatlakozás meghúzására, ami nagyobb kapcsolószekrények szerelésekor jelentős időmegtakarítást eredményezhet.

2,5 mm² névleges keresztmetszet

Az NSYTRP23 névleges keresztmetszete 2,5 mm².

A sorkapocs különböző vezeték-keresztmetszetek fogadására alkalmas, így rugalmasan használható számos ipari és épületvillamossági vezetékezési feladatnál.

Kompakt kialakítás

A sorkapocs mindössze 5,2 mm széles, így kis helyigény mellett több csatlakozási pont alakítható ki a DIN-sínen.

Ez különösen előnyös lehet olyan kapcsoló- és vezérlőszekrényekben, ahol korlátozott helyen nagy számú vezetéket kell rendezett módon csatlakoztatni.

DIN-sínes szerelés

A Schneider Electric Linergy TR NSYTRP23 DIN TH35 sínre pattintható kialakítású.

A pattintható rögzítés gyors szerelést tesz lehetővé, miközben a Linergy TR rendszer különböző kiegészítőivel rendezett sorkapocssorok alakíthatók ki.

Szürke kivitel

Az NSYTRP23 szürke színű. A Linergy TR termékcsaládon belül különböző színű és funkciójú sorkapcsok is elérhetők, így az eltérő áramkörök és potenciálok könnyebben elkülöníthetők.

Felhasználási területek

A Schneider Electric Linergy TR NSYTRP23 használható többek között:

• kapcsolószekrényekben,
• vezérlőszekrényekben,
• elosztószekrényekben,
• ipari automatizálási rendszerekben,
• gépvezérlésekben,
• épületautomatizálási rendszerekben,
• villamos elosztóberendezésekben,
• DIN-sínes vezetékezési rendszerekben.

Főbb jellemzők

• Schneider Electric Linergy TR termékcsalád
• Átmenő sorkapocs
• Push-In rugós csatlakozástechnológia
• 3 csatlakozási pont
• Egyszintes kialakítás
• 2,5 mm² névleges keresztmetszet
• Kompakt, 5,2 mm-es szélesség
• DIN-sínre pattintható
• Gyors és egyszerű vezetékezés
• Csavarmentes vezetékcsatlakoztatás
• Szürke kivitel
• Kapcsoló- és vezérlőszekrényekhez

Műszaki adatok

• Gyártó: Schneider Electric
• Termékcsalád: Linergy TR
• Típus: NSYTRP23
• Terméktípus: átmenő sorkapocs
• Csatlakozástechnológia: Push-In / direkt rugós
• Szintek száma: 1
• Csatlakozási pontok száma: 3
• Névleges keresztmetszet: 2,5 mm²
• Csatlakoztatható merev vezeték: 0,14–4 mm²
• Szélesség: 5,2 mm
• Szerelési mód: DIN-sínre pattintható
• DIN-sín: TH35
• Szín: szürke
• Szigetelőanyag tűzállósági osztálya: UL94 V0
• Névleges feszültség: 800 V
• EAN/GTIN: 13606480533164
• Gyártói cikkszám: NSYTRP23

Gyakori kérdések

Mire használható a Schneider Electric NSYTRP23?

Az NSYTRP23 villamos vezetékek összekötésére és elágaztatására használható átmenő sorkapocs. Elsősorban kapcsoló-, elosztó- és vezérlőszekrényekben alkalmazható.

Hány csatlakozási ponttal rendelkezik?

A sorkapocs 3 csatlakozási ponttal rendelkezik.

Mekkora a névleges keresztmetszete?

A névleges keresztmetszet 2,5 mm².

Mekkora vezeték csatlakoztatható hozzá?

Merev vezeték esetében a csatlakoztatható keresztmetszet 0,14–4 mm² tartományba esik. A ténylegesen használható vezeték-keresztmetszet függ a vezeték kialakításától és előkészítésétől is.

Milyen csatlakozástechnológiát használ?

Az NSYTRP23 Push-In rugós csatlakozástechnológiával rendelkezik, tehát nem hagyományos csavaros sorkapocs.

Mi a Push-In csatlakozás előnye?

A Push-In technológia gyorsabb vezetékezést tesz lehetővé, mivel nincs szükség a vezeték hagyományos csavaros megszorítására. Ez különösen sok csatlakozási ponttal rendelkező kapcsolószekrények építésekor előnyös.

Milyen széles az NSYTRP23?

A sorkapocs szélessége 5,2 mm, így viszonylag kis helyigénnyel építhető be sorkapocssorokba.

DIN-sínre szerelhető?

Igen. Az NSYTRP23 DIN-sínre pattintható kialakítású, és TH35 szerelősínen használható.

Milyen színű?

Az NSYTRP23 szürke kivitelű.

Használható áthidalókkal?

Igen. A Linergy TR rendszerhez megfelelő áthidalók és további szerelési, illetve jelölési kiegészítők érhetők el.

Mi az NSYTRP23 EAN kódja?

A termék EAN/GTIN kódja 13606480533164.

Mi a különbség az NSYTRP23 és az NSYTRP42 között?

Az NSYTRP23 2,5 mm² névleges keresztmetszetű és 3 csatlakozási ponttal rendelkezik, míg az NSYTRP42 4 mm² névleges keresztmetszetű, kétpontos átmenő sorkapocs. A két termék ezért eltérő vezetékezési feladatokra készült.
