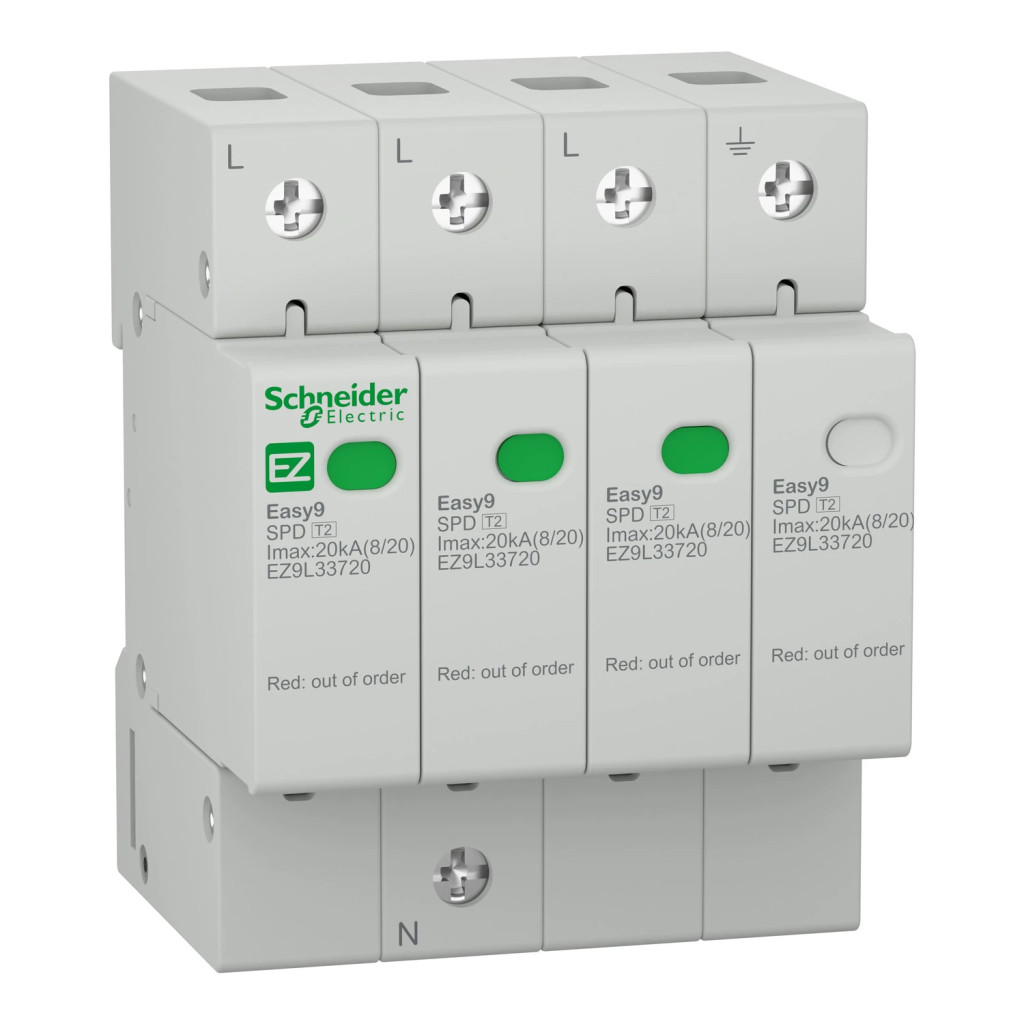

Schneider Electric EASY9 PRO EZ9L33720 túlfeszültség levezető 3P+N , C (T2) fokozatú, 230/400V AC - 10 kA (R9L16710 kiváltója)

A Schneider Easy9 Pro EZ9L33720 egy 3P+N kivitelű, T2 (C) típusú fixbetétes túlfeszültség-korlátozó (SPD), Imax 20 kA maximális levezetési árammal és 1,3 kV feszültségvédelmi szinttel (Up). A tranziens túlfeszültségek levezetésével védi az elektromos berendezéseket az MSZ EN 61643-11 szabvány szerint. Az Easy9 Pro a Schneider Electric Green Premium™ termékcsaládjába tartozik: megfelel a RoHS és REACH előírásoknak, és teljes körű környezetvédelmi termékprofillal (PEP) rendelkezik.

Fő műszaki jellemzők

• Cikkszám: EZ9L33720
• Gyártó: Schneider Electric
• Termékcsalád: Easy9 Pro
• Típus: Túlfeszültség-korlátozó (SPD), T2 (C)
• Kivitel: 3P+N
• Max. levezetési áram (Imax): 20 kA
• Névleges levezetési áram (In): 10 kA
• Feszültségvédelmi szint (Up): 1,3 kV
• Névleges feszültség: 230 V AC (1P+N) / 230-400 V AC (3P+N)
• Szabvány: MSZ EN 61643-11
• Földelési rendszer: TT vagy TN-S
• Ajánlott előtét-kismegszakító: C jelleggörbéjű 25 A
• Modulszélesség: 2 modul (1P+N) / 4 modul (3P+N)
• Működési hőmérséklet: -5…+70 °C
• Védettség: IP20 / IP40 szekrényben
• Szerelés: 35 mm DIN sín

Alkalmazási területek

• Lakó- és kereskedelmi épületek hálózati betápvédelme.
• T2-es betápvédelem: 20 kA közepes kockázati szintű épületekhez ajánlott.
• Érzékeny elektronikai eszközök (TV, PC, háztartási gépek) védelme tranziens túlfeszültség ellen.

A termék előnyei

• T2 típusú levezetés a kapcsolási és villámeredetű tranziensek ellen.
• Ajánlott védelem: C jelleggörbéjű 25 A előtét-kismegszakító.
• Egyszerű, helytakarékos moduláris kivitel.
• Az Easy9 Pro a Schneider Electric Green Premium™ termékcsaládjába tartozik: megfelel a RoHS és REACH előírásoknak, és teljes körű környezetvédelmi termékprofillal (PEP) rendelkezik.

GYIK – Gyakran Ismételt Kérdések

1. Mi az a T2 típusú SPD?

A T2 (C) típusú túlfeszültség-korlátozó a kapcsolási és villámeredetű tranziens túlfeszültségek levezetésére szolgál az elosztótáblában.

2. Kell-e előtét-biztosíték?

Igen, ajánlott egy C jelleggörbéjű 25 A kismegszakítót sorba kötni a túlfeszültség-korlátozó elé.

3. Milyen földelési rendszerhez használható?

TT vagy TN-S egy-, illetve háromfázisú földelési rendszerhez.

4. Mit jelent a Up érték?

A feszültségvédelmi szint (1,3 kV) az a feszültség, amelyre az SPD a tranzienst korlátozza a védett oldalon.
