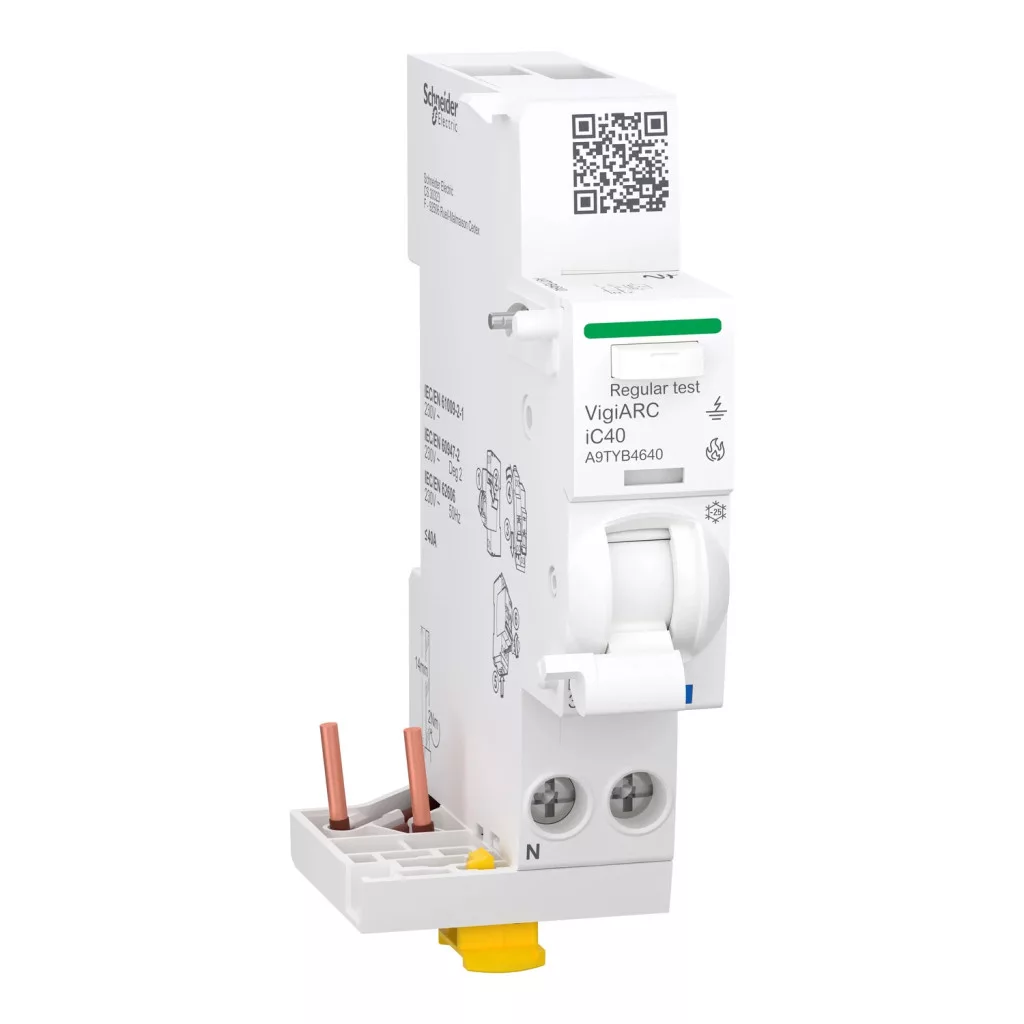

Schneider Electric Acti9 VigiARC iC40 A9TYB4640 ívzárlatvédelmi kioldómodul – 1P+N, 40 A, 30 mA
Az Acti9 VigiARC iC40 A9TYB4640 egy kiegészítő kioldómodul, amelyet a iC40 sorozatú kismegszakító mellé kell szerelni. A modul folyamatosan figyeli a védett áramkör áram- és feszültségjelét, és ívzárlat észlelésekor működteti a hozzá csatolt megszakítót. Névleges árama 40 A, kivitele 1P+N, üzemi feszültsége 230 V AC, hálózati frekvenciája 50 Hz. A modul ezen felül beépített áramvédő funkciót is tartalmaz 30 mA érzékenységgel, A-SI (Super Immunised) típusú érzékeléssel, így egyszerre biztosít ívzárlat- és szivárgóáram-védelmet.
Az ívzárlat (arc fault) a vezeték sérülésénél, meglazult kötésnél vagy elöregedett szigetelésnél fellépő szikrázó átívelés. Árama gyakran túl kicsi ahhoz, hogy a kismegszakító vagy az áramvédő kapcsoló lekapcsoljon, a keletkező hő viszont elegendő a tűz kialakulásához. Az AFDD készülék a hálózat áram- és feszültségjelének nagyfrekvenciás mintázatát elemzi, megkülönbözteti a valódi ívzárlatot az ártalmatlan kapcsolási zajtól, és hiba esetén lekapcsolja az áramkört.
A szivárgóáram-védelem A-SI (Super Immunised) típusú kivitelű: A osztályú érzékelés mellett fokozott zavarvédettséggel rendelkezik, ezért ellenáll a tranziens túlfeszültségeknek és az elektronikus fogyasztók üzemszerű szivárgóáramának, így nem kapcsol le indokolatlanul. A 30 mA-es érzékenység közvetlen érintés elleni személyvédelmet (életvédelmet) biztosít.
Az A9TYB4640 önmagában 1 modul szélességű (1 modul = 17,5-18 mm), vagyis ennyi helyet foglal a megszakító mellett. Az összeszerelt egység mérete 91x36x73 mm (magasság × szélesség × mélység), a modul tömege 0,100 kg, és klipszes rögzítéssel pattintható a 35 mm-es DIN sínre. Előlapján ON/OFF állapotjelzés, hibajelzés és ívzárlat-diagnosztikai LED tájékoztat az üzemállapotról, a készülék pedig dátummal és időponttal rögzíti az eseményeket, ami nagyban segíti a hibakeresést. Alagút típusú kapcsaiba 1…16 mm² merev, illetve 1…10 mm² sodrott vezető köthető.
Fő műszaki jellemzők
- Gyártói cikkszám: A9TYB4640
- Termékcsalád: Acti 9 / Acti9 VigiARC iC40
- Termék típusa: ívzárlatvédelmi (AFDD) kioldómodul iC40 kismegszakítóhoz
- Csatlakozás a megszakítóhoz: csavaros elektromos csatlakozás
- Pólusszám: 1P+N (bal oldali nulla helyzet)
- Névleges áram (In): 40 A
- Szivárgóáram-érzékenység (IΔn): 30 mA
- Földzárlatvédelmi osztály: A-SI (Super Immunised) típusú
- Szivárgóáram kioldási technológia: feszültségfüggetlen
- Földzárlat elleni védelem késleltetése: pillanatnyi (azonnali)
- Hálózat típusa: AC, 50 Hz
- Névleges üzemi feszültség (Ue): 230 V AC
- Névleges szigetelési feszültség (Ui): 250 V AC
- Lökőfeszültség-állóság (Uimp): 4 kV
- Küszöb kioldási feszültség: 275 V (+/- 60 %)
- Eseményrögzítés: dátum és idő szerinti eseményrögzítés, karbantartási mutatók
- Helyi jelzés: ON/OFF állapotjelzés, hibajelzés és ívzárlat-diagnosztikai LED
- Méret (magasság × szélesség × mélység): 91x36x73 mm
- Tömeg: 0,100 kg
- Rögzítés: 35 mm-es DIN sín, klipszes rögzítés
- Csatlakozás: alagút típusú terminálok, 1…16 mm² merev / 1…10 mm² sodrott
- Csupaszítási hossz: 14 mm, meghúzási nyomaték 2 N.m
- Védettség: IP20 (MSZ EN 60529), szennyezettségi fok 2
- Túlfeszültségi kategória: III
- Mechanikai élettartam: 20000 ciklus, elektromos élettartam 10000 ciklus > 25 A, 20000 ciklus <= 25 A
- Üzemi hőmérséklet: -25…40 °C, B súlyosságú trópusállóság (IEC 60068-2-30, 28 nap)
- Szín: Fehér (RAL 9003)
- Minőségi címkék: IMQ
- Szabványok: EN/IEC 62606, EN/IEC 61009-1, EN/IEC 61009-2-1
Tipikus felhasználási területek
- Elektromos tűz megelőzése vezetékhibából, meglazult kötésből eredő ívzárlat esetén
- Hálószobák, gyermekszobák és pihenőhelyiségek áramkörei, ahol a tűzvédelem kiemelt
- Faszerkezetű, éghető anyagot tartalmazó és műemléki épületek villamos hálózata
- Idősotthonok, óvodák, szállások és egyéb fokozott kockázatú létesítmények
- Meglévő iC40 sorozatú kismegszakítók utólagos kiegészítése ívzárlatvédelemmel
Gyakori kérdések
Mi az ívzárlatvédelem (AFDD) és miért van rá szükség?
Az ívzárlat (arc fault) a vezeték sérülésénél, meglazult kötésnél vagy elöregedett szigetelésnél fellépő szikrázó átívelés. Árama gyakran túl kicsi ahhoz, hogy a kismegszakító vagy az áramvédő kapcsoló lekapcsoljon, a keletkező hő viszont elegendő a tűz kialakulásához. Az AFDD készülék a hálózat áram- és feszültségjelének nagyfrekvenciás mintázatát elemzi, megkülönbözteti a valódi ívzárlatot az ártalmatlan kapcsolási zajtól, és hiba esetén lekapcsolja az áramkört.
Önállóan használható az A9TYB4640?
Nem. Ez egy kiegészítő kioldómodul, amelyet az iC40 sorozatú kismegszakító mellé kell szerelni, és csavaros elektromos csatlakozással kapcsolódik hozzá. A modul érzékeli az ívzárlatot, a lekapcsolást pedig a hozzá csatolt megszakító végzi el.
Mekkora az A9TYB4640 névleges árama?
Az A9TYB4640 névleges árama 40 A, üzemi feszültsége 230 V AC, 50 Hz frekvencián, szivárgóáram-érzékenysége 30 mA.
Mit jelent az A-SI osztály?
Az A osztályú érzékelés a szinuszos váltakozó mellett a lüktető egyenáramú hibaáramot is felismeri. Az SI (Super Immunised) jelölés a fokozott zavarvédettséget takarja: a készülék ellenáll a tranziens túlfeszültségeknek és az elektronikus fogyasztók üzemszerű szivárgóáramának, ezért nem kapcsol le indokolatlanul.
Hogyan lehet visszakeresni, mi okozta a lekapcsolást?
A készülék dátummal és időponttal rögzíti az eseményeket, és karbantartási mutatókat is nyilvántart. Az előlapi ívzárlat-diagnosztikai LED jelzi, hogy a lekapcsolást ívzárlat okozta-e, így a hiba oka gyorsan behatárolható.
Hogyan szerelhető az A9TYB4640?
A modul 1 modul szélességű (1 modul = 17,5-18 mm); az összeszerelt egység mérete 91x36x73 mm (magasság × szélesség × mélység), klipszes rögzítéssel pattintható a 35 mm-es DIN sínre, az iC40 kismegszakító mellé.
