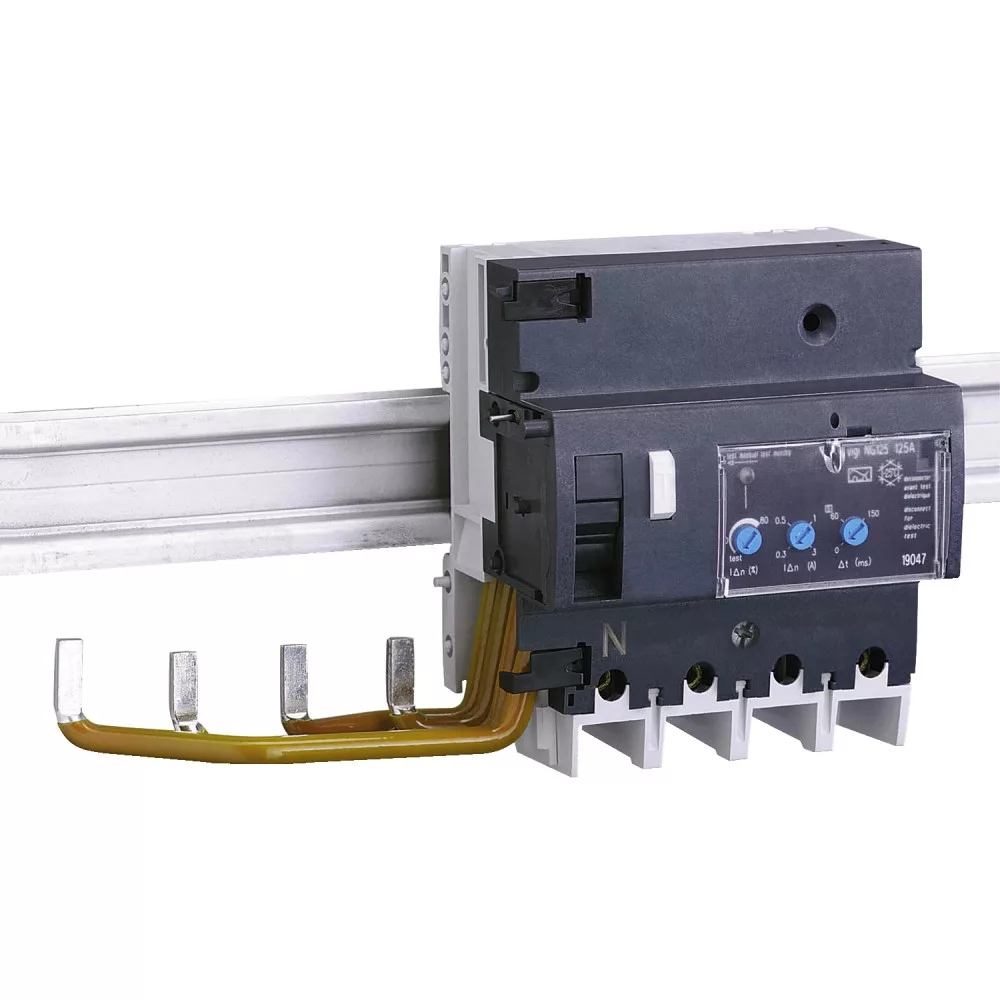

Schneider Acti9 Vigi NG125 áram-védőkioldó 4P 125A 300-3000mA áll. A osztály 440-550V (19056)

Schneider Electric Acti9 Vigi NG125 áram-védőkioldó, 4P, 125 A, 300…3000 mA állítható, A osztály, 440…550 V (19056)

A Schneider Electric Acti9 Vigi NG125 áram-védőkioldó az NG125 sorozatú kismegszakítók jobb oldalára csatlakoztatható kiegészítő modul, amely áram-védelmi (érintésvédelmi) funkcióval bővíti a megszakítót. A modul az NG125N, NG125H és NG125L típusú készülékekhez illeszkedik, 35 mm-es szimmetrikus DIN sínre kerül, és csavaros kapcsolattal kapcsolódik a megszakítóhoz, így a túláramvédelem és a szivárgóáram-védelem egyetlen, összeépített egységet alkot.

Az A osztályú kivitel a szinuszos váltakozó és a lüktető egyenáramú összetevőt tartalmazó szivárgóáramokat egyaránt érzékeli. A készülék 300…3000 mA állítható szivárgóáram-érzékenységgel dolgozik, kioldása állítható (azonnali / szelektív / késleltetett), kioldási technológiája feszültségfüggetlen, vagyis a hálózati feszültség kimaradása esetén is működik. Az előlapon tesztgomb és mechanikus hibajelzés található, amely a szivárgóáram miatti kioldást megkülönbözteti a túláram miatti kioldástól.

Műszaki jellemzők

• Terméktípus: áram-védőkioldó (kiegészítő Vigi modul)
• Termékcsalád: Schneider Electric Acti9 Vigi NG125
• Pólusszám: 4P
• Névleges áram (In): 125 A
• Szivárgóáram-érzékenység: 300 mA / 500 mA / 1000 mA / 3000 mA
• Áram-védelmi osztály: A osztály
• Kioldás jellege: állítható (azonnali / szelektív / késleltetett)
• Névleges üzemi feszültség (Ue): 440…550 V AC, 50/60 Hz
• Névleges szigetelési feszültség (Ui): 690 V AC
• Lökőfeszültség-állóság (Uimp): 8 kV
• Kioldási technológia: feszültségfüggetlen
• Beépítési szélesség: 99 mm (5,5 modul)
• Méretek (magasság × szélesség × mélység): 118 × 99 × 81 mm
• Tömeg: 0,8 kg
• Szerelés: 35 mm-es szimmetrikus DIN sín, csavaros csatlakozás a kismegszakítóhoz
• Csatlakozás: alagút típusú kapcsok, 10…50 mm² hajlékony / 16…70 mm² tömör
• Csupaszítási hossz: 20 mm
• Meghúzási nyomaték: 6 Nm
• Védettség: IP40
• Elektromos élettartam: 10 000 ciklus
• Szabvány: IEC/EN 60947-2:Annex B

Felhasználási területek

• lakossági, kereskedelmi és ipari elosztószekrények érintésvédelmi kiegészítése
• meglévő NG125 kismegszakítós elosztók utólagos bővítése áram-védelemmel
• fő- és alelosztók közötti szelektivitás kialakítása, a hibás szakasz célzott lekapcsolásával
• nagy keresztmetszetű betáplálások és nagyáramú fogyasztói körök védelme
• tűzvédelmi célú szivárgóáram-felügyelet gépészeti, fűtési és világítási körökben

Gyakori kérdések

Mire való ez az áram-védőkioldó?

A Vigi modul a hozzá csatlakoztatott kismegszakítót áram-védelmi funkcióval bővíti: a beállított érzékenységi értéket elérő szivárgóáram esetén lekapcsolja az áramkört, így a túláramvédelem mellett érintésvédelmi, illetve tűzvédelmi funkciót is ellát.

Milyen kismegszakítókhoz csatlakoztatható?

Az NG125N, NG125H és NG125L típusú, 4 pólusú kismegszakítókhoz építhető hozzá, azok jobb oldalára. Az összeépített egység 35 mm-es szimmetrikus DIN sínre szerelhető.

Mit jelent az A osztály?

Az A osztályú áram-védőkioldó a szinuszos váltakozó áramok mellett a lüktető egyenáramú összetevőt tartalmazó szivárgóáramokat is érzékeli, így elektronikus tápegységeket, frekvenciaváltókat és LED-es világítást tartalmazó körökhöz is alkalmas.

Mit jelent az állítható érzékenység?

A modul szivárgóáram-érzékenysége és kioldási késleltetése a helyszínen állítható: az érzékenység 300 mA / 500 mA / 1000 mA / 3000 mA értékre, a kioldás pedig állítható (azonnali / szelektív / késleltetett) jellegre. Így ugyanaz a készülék használható elosztói szelektivitás kialakítására és tűzvédelmi felügyeletre is.

Mekkora helyet foglal az elosztószekrényben?

A modul beépítési szélessége 99 mm, ami 5,5 szabványos (18 mm-es) modulhelynek felel meg. Teljes mérete 118 × 99 × 81 mm a magasság × szélesség × mélység sorrendben. Ehhez adódik hozzá a hozzáépített kismegszakító helyigénye.

Hogyan kell bekötni és ellenőrizni?

A vezetékek alagút típusú kapcsokba köthetők (10…50 mm² hajlékony / 16…70 mm² tömör), a csupaszítási hossz 20 mm, a meghúzási nyomaték 6 Nm. A működés az előlapi tesztgombbal ellenőrizhető, amit érdemes rendszeres időközönként elvégezni. A bekötést villanyszerelő szakembernek kell végeznie.
