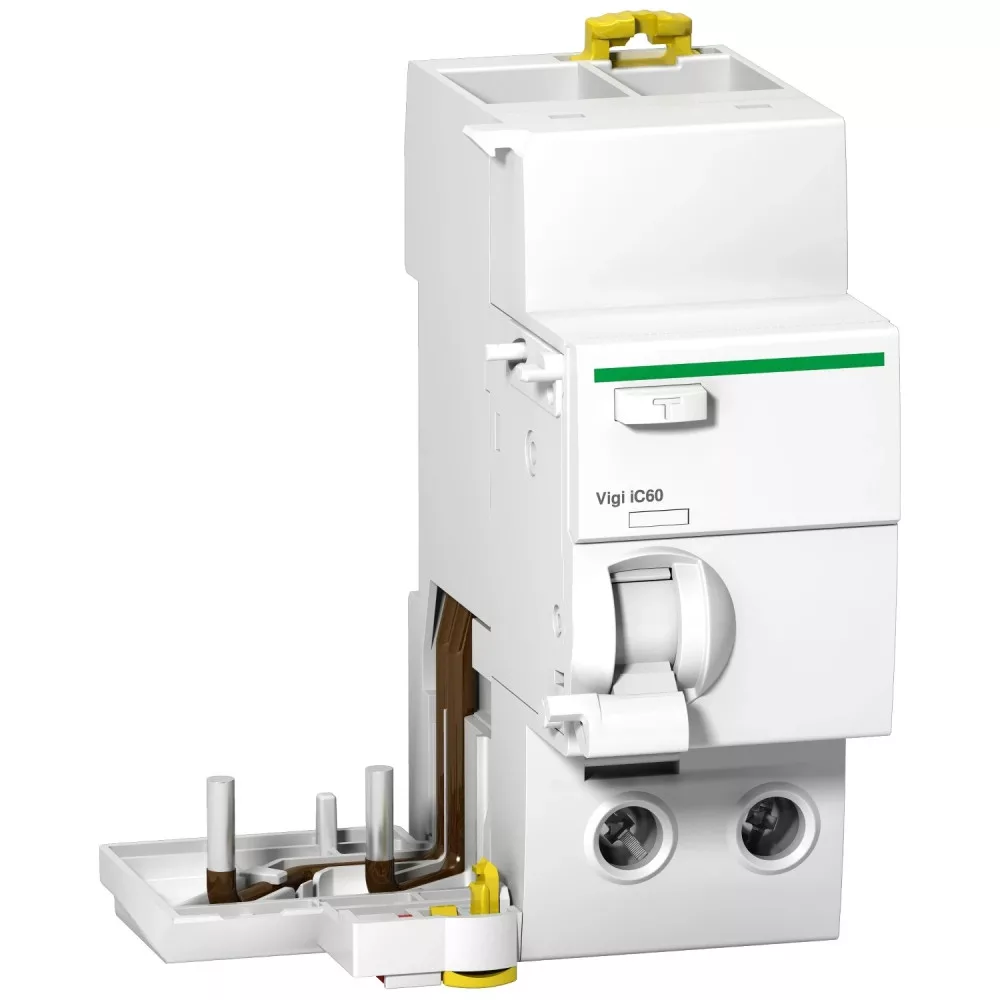

Schneider Electric Acti9 Vigi iC60 A9W21263 kiegészítő áram-védőkioldó – 2P, 63 A, 30 mA, A osztály
Az Acti9 Vigi iC60 A9W21263 egy egyfázisú, 2P kivitelű áram-védőkioldó (Vigi modul), amely a fázis- és nullavezetők közötti áramkülönbséget figyeli, és 30 mA szivárgóáram elérésekor működteti a hozzá csatolt kismegszakítót. Névleges árama 63 A, üzemi feszültsége 230/400 V AC, hálózati frekvenciája 50/60 Hz. Kioldása feszültségfüggetlen, így a védelmi funkció a hálózati feszültség kimaradása esetén is működik. A 30 mA-es érzékenység közvetlen érintés elleni személyvédelem (életvédelem) biztosítására szolgál.
A Vigi modul nem önálló készülék: az Acti 9 iC60 sorozatú kismegszakító mellé kell szerelni, és csavaros elektromos csatlakozással kapcsolódik hozzá. Így a már meglévő vagy újonnan beépített kismegszakító utólag is kiegészíthető áramvédő funkcióval, anélkül hogy külön Fi-relét és annak vezetékezését kellene elhelyezni a szekrényben. A kismegszakító adja a túláram- és zárlatvédelmet, a Vigi modul pedig a szivárgóáram elleni védelmet.
A modul A típusú érzékelésű, így a szinuszos váltakozó szivárgóáramok mellett a lüktető egyenáramú összetevőket is felismeri. Erre az elektronikus tápegységek, a LED-es világítás, az inverteres klímák és a háztartási gépek miatt ma már alapkövetelmény. A kioldás jellege pillanatnyi (azonnali): a beállított szivárgóáram elérésekor késleltetés nélkül azonnal lekapcsol.
A modul a következő termékcsaládokkal használható: Acti 9 iC60a. Csatlakozási módja: kettős bekötés. Önmagában 36 mm (2 modul) széles, az összeszerelt egység mérete 91x72x74 mm (magasság × szélesség × mélység), tömege 0,165 kg. Klipszes rögzítéssel pattintható a 35 mm-es DIN sínre. Terhelésoldali alagút típusú kapcsaiba 1…35 mm² merev / 1…25 mm² sodrott köthető, előlapján szétkapcsolásjelző mutatja, hogy a lekapcsolást szivárgóáram okozta-e.
Fő műszaki jellemzők
- Gyártói cikkszám: A9W21263
- Termékcsalád: Acti 9 / Acti9 Vigi iC60
- Termék típusa: Kiegészítő áram-védőeszköz (Vigi modul) kismegszakítóhoz
- Kompatibilis termékcsaládok: Acti 9 iC60a
- Csatlakozás a megszakítóhoz: kettős bekötés, csavaros elektromos csatlakozás a megszakítóhoz
- Pólusszám: 2P
- Névleges áram (In): 63 A
- Szivárgóáram-érzékenység (IΔn): 30 mA
- Földzárlatvédelmi osztály: A típusú
- Kioldás jellege: pillanatnyi (azonnali)
- Kioldási technológia: feszültségfüggetlen
- Hálózat típusa: AC, 50/60 Hz
- Névleges üzemi feszültség (Ue): 230/400 V AC
- Névleges szigetelési feszültség (Ui): 500 V AC 50/60 Hz (IEC 60947-2)
- Lökőfeszültség-állóság (Uimp): 6 kV (IEC 60947-2)
- Elektromágneses kompatibilitás: 8/20 µs lökőhullám-állóság, 250 A – IEC 61009-1
- A Vigi modul szélessége: 36 mm (2 modul, 1 modul = 17,5-18 mm)
- Összeszerelt egység mérete (magasság × szélesség × mélység): 91x72x74 mm
- Tömeg: 0,165 kg
- Rögzítés: 35 mm-es DIN sín, klipszes rögzítés
- Csatlakozás: alagút típusú terhelésoldali terminálok, 1…35 mm² merev / 1…25 mm² sodrott
- Csupaszítási hossz: 14 mm, meghúzási nyomaték 3,5 N.m
- Helyi jelzés: szétkapcsolásjelző
- Védettség: IP20 (moduláris szekrénybe építve IP40), szennyezettségi fok 3 (IEC 60947-2)
- Üzemi hőmérséklet: -25…60 °C
- Szabványok: EN 61009-1, IEC 61009-1
Tipikus felhasználási területek
- Meglévő Acti 9 iC60 kismegszakítók utólagos kiegészítése áramvédő funkcióval
- Helytakarékos megoldás, ha külön Fi-relének nincs elég hely az elosztószekrényben
- Egyfázisú végáramkörök: dugaljkörök, világítás, fogyasztói áramkörök
- Áramkörönkénti szivárgóáram-védelem kialakítása moduláris elosztóban
- Acti 9 rendszerű moduláris elosztószekrények szerelése 35 mm-es DIN sínre
Gyakori kérdések
Mi az a Vigi modul és hogyan működik?
A Vigi modul nem önálló készülék: az Acti 9 iC60 sorozatú kismegszakító mellé kell szerelni, és csavaros elektromos csatlakozással kapcsolódik hozzá. Így a már meglévő vagy újonnan beépített kismegszakító utólag is kiegészíthető áramvédő funkcióval, anélkül hogy külön Fi-relét és annak vezetékezését kellene elhelyezni a szekrényben. A kismegszakító adja a túláram- és zárlatvédelmet, a Vigi modul pedig a szivárgóáram elleni védelmet.
Használható-e önállóan a A9W21263?
Nem. Ez egy kiegészítő áram-védőkioldó, amelyet az Acti 9 iC60 sorozatú kismegszakító mellé kell szerelni, csavaros elektromos csatlakozással. A modul érzékeli a szivárgóáramot, a lekapcsolást pedig a hozzá csatolt kismegszakító végzi el. Kompatibilis termékcsaládok: Acti 9 iC60a.
Mekkora a A9W21263 névleges árama és érzékenysége?
A A9W21263 névleges árama 63 A, szivárgóáram-érzékenysége 30 mA, üzemi feszültsége 230/400 V AC, 50/60 Hz frekvencián, földzárlatvédelmi osztálya A típusú.
Mit jelent az A osztály?
A modul A típusú érzékelésű, így a szinuszos váltakozó szivárgóáramok mellett a lüktető egyenáramú összetevőket is felismeri. Erre az elektronikus tápegységek, a LED-es világítás, az inverteres klímák és a háztartási gépek miatt ma már alapkövetelmény.
Mennyi helyet foglal a szekrényben?
A Vigi modul önmagában 36 mm (2 modul) széles, tehát ennyi helyet foglal a kismegszakító mellett. Az összeszerelt egység mérete 91x72x74 mm (magasság × szélesség × mélység).
Milyen vezetők köthetők be, és mire jó a szétkapcsolásjelző?
A terhelésoldali alagút típusú kapcsokba 1…35 mm² merev / 1…25 mm² sodrott köthető, 14 mm csupaszítási hosszal és 3,5 N.m meghúzási nyomatékkal. Az előlapi szétkapcsolásjelző megmutatja, hogy a lekapcsolást szivárgóáram okozta-e, így a hiba oka gyorsan behatárolható.
