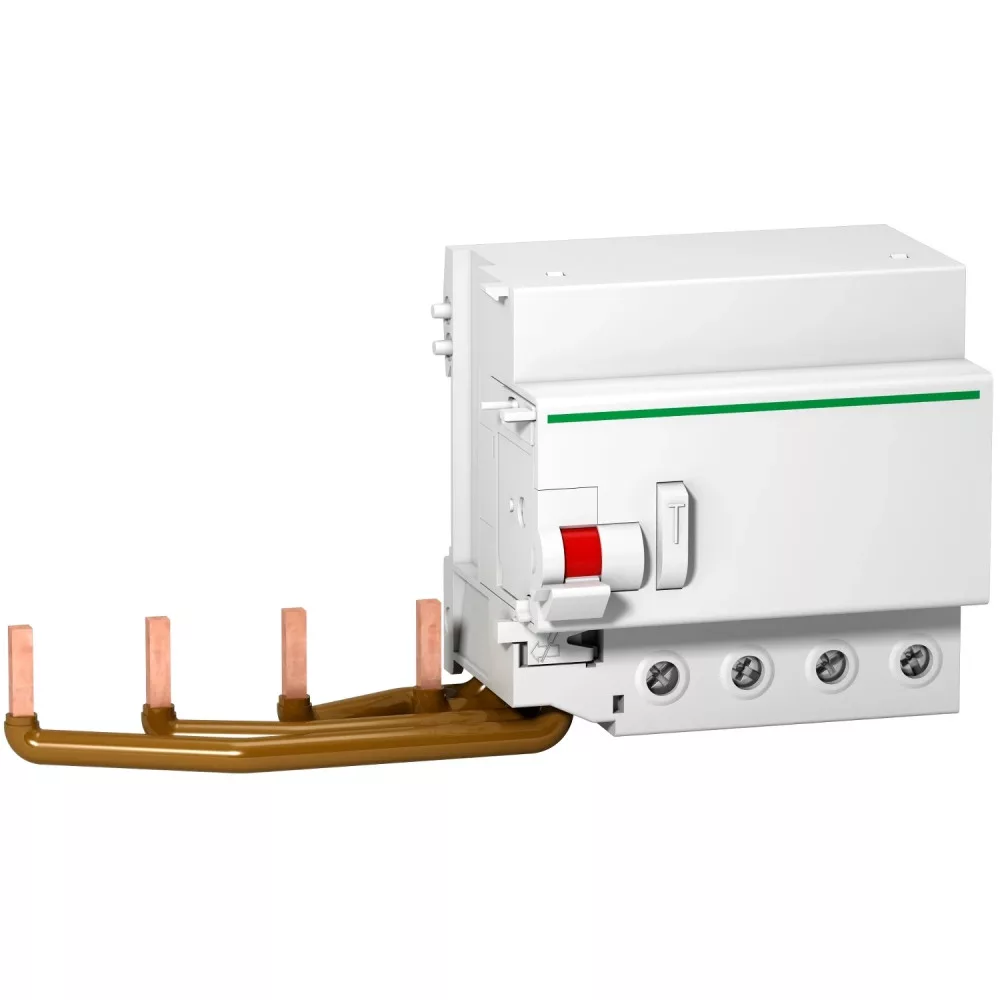

Schneider Acti9 Vigi C120 áram-védőkioldó 4P 125A 300mA-S A osztály (A9N18587)

Schneider Electric Acti9 Vigi C120 áram-védőkioldó, 4P, 125 A, 300 mA, szelektív (S), A osztály, 230…500 V (A9N18587)

A Schneider Electric Acti9 Vigi C120 áram-védőkioldó a C120 sorozatú kismegszakítók jobb oldalára csatlakoztatható kiegészítő modul, amely áram-védelmi (érintésvédelmi) funkcióval bővíti a megszakítót. A modul a C120N és C120H típusú készülékekhez illeszkedik, 35 mm-es szimmetrikus DIN sínre kerül, és csavaros kapcsolattal kapcsolódik a megszakítóhoz, így a túláramvédelem és a szivárgóáram-védelem egyetlen, összeépített egységet alkot.

Az A osztályú kivitel a szinuszos váltakozó és a lüktető egyenáramú összetevőt tartalmazó szivárgóáramokat egyaránt érzékeli. A készülék 300 mA szivárgóáram-érzékenységgel dolgozik, kioldása szelektív, késleltetett (S), kioldási technológiája feszültségfüggetlen, vagyis a hálózati feszültség kimaradása esetén is működik. Az előlapon tesztgomb és mechanikus hibajelzés található, amely a szivárgóáram miatti kioldást megkülönbözteti a túláram miatti kioldástól.

Műszaki jellemzők

• Terméktípus: áram-védőkioldó (kiegészítő Vigi modul)
• Termékcsalád: Schneider Electric Acti9 Vigi C120
• Pólusszám: 4P
• Névleges áram (In): 125 A
• Szivárgóáram-érzékenység: 300 mA
• Áram-védelmi osztály: A osztály
• Kioldás jellege: szelektív, késleltetett (S)
• Névleges üzemi feszültség (Ue): 230…500 V AC, 50/60 Hz
• Névleges szigetelési feszültség (Ui): 500 V AC
• Lökőfeszültség-állóság (Uimp): 6 kV
• Kioldási technológia: feszültségfüggetlen
• Beépítési szélesség: 90 mm (5 modul)
• Méretek (magasság × szélesség × mélység): 95 × 90 × 73 mm
• Tömeg: 0,58 kg
• Szerelés: 35 mm-es szimmetrikus DIN sín, csavaros csatlakozás a kismegszakítóhoz
• Csatlakozás: alagút típusú kapcsok, 1…35 mm² hajlékony / 1…50 mm² tömör
• Csupaszítási hossz: 15 mm
• Meghúzási nyomaték: 3,5 Nm
• Védettség: IP20
• Üzemi hőmérséklet: -25…60 °C
• Mechanikai élettartam: 20 000 ciklus
• Szín: fehér
• Szabvány: EN 61009-1, IEC/EN 61009-2-1

Felhasználási területek

• lakossági, kereskedelmi és ipari elosztószekrények érintésvédelmi kiegészítése
• meglévő C120 kismegszakítós elosztók utólagos bővítése áram-védelemmel
• fő- és alelosztók közötti szelektivitás kialakítása, a hibás szakasz célzott lekapcsolásával
• nagy keresztmetszetű betáplálások és nagyáramú fogyasztói körök védelme
• tűzvédelmi célú szivárgóáram-felügyelet gépészeti, fűtési és világítási körökben

Gyakori kérdések

Mire való ez az áram-védőkioldó?

A Vigi modul a hozzá csatlakoztatott kismegszakítót áram-védelmi funkcióval bővíti: a 300 mA-es értéket elérő szivárgóáram esetén lekapcsolja az áramkört, így a túláramvédelem mellett érintésvédelmi, illetve tűzvédelmi funkciót is ellát.

Milyen kismegszakítókhoz csatlakoztatható?

A C120N és C120H típusú, 4 pólusú kismegszakítókhoz építhető hozzá, azok jobb oldalára. Az összeépített egység 35 mm-es szimmetrikus DIN sínre szerelhető.

Mit jelent az A osztály?

Az A osztályú áram-védőkioldó a szinuszos váltakozó áramok mellett a lüktető egyenáramú összetevőt tartalmazó szivárgóáramokat is érzékeli, így elektronikus tápegységeket, frekvenciaváltókat és LED-es világítást tartalmazó körökhöz is alkalmas.

Mit jelent a 300 mA érzékenység?

A 300 mA a kioldást kiváltó szivárgóáram névleges értéke. A 30 mA-es kivitel a közvetlen érintés elleni kiegészítő védelem szokásos értéke, a 300 mA feletti érzékenységek elsősorban tűzvédelmi és elosztói felügyeleti célt szolgálnak. Ez a kivitel szelektív, késleltetett (S) kioldású.

Mekkora helyet foglal az elosztószekrényben?

A modul beépítési szélessége 90 mm, ami 5 szabványos (18 mm-es) modulhelynek felel meg. Teljes mérete 95 × 90 × 73 mm a magasság × szélesség × mélység sorrendben. Ehhez adódik hozzá a hozzáépített kismegszakító helyigénye.

Hogyan kell bekötni és ellenőrizni?

A vezetékek alagút típusú kapcsokba köthetők (1…35 mm² hajlékony / 1…50 mm² tömör), a csupaszítási hossz 15 mm, a meghúzási nyomaték 3,5 Nm. A működés az előlapi tesztgombbal ellenőrizhető, amit érdemes rendszeres időközönként elvégezni. A bekötést villanyszerelő szakembernek kell végeznie.
