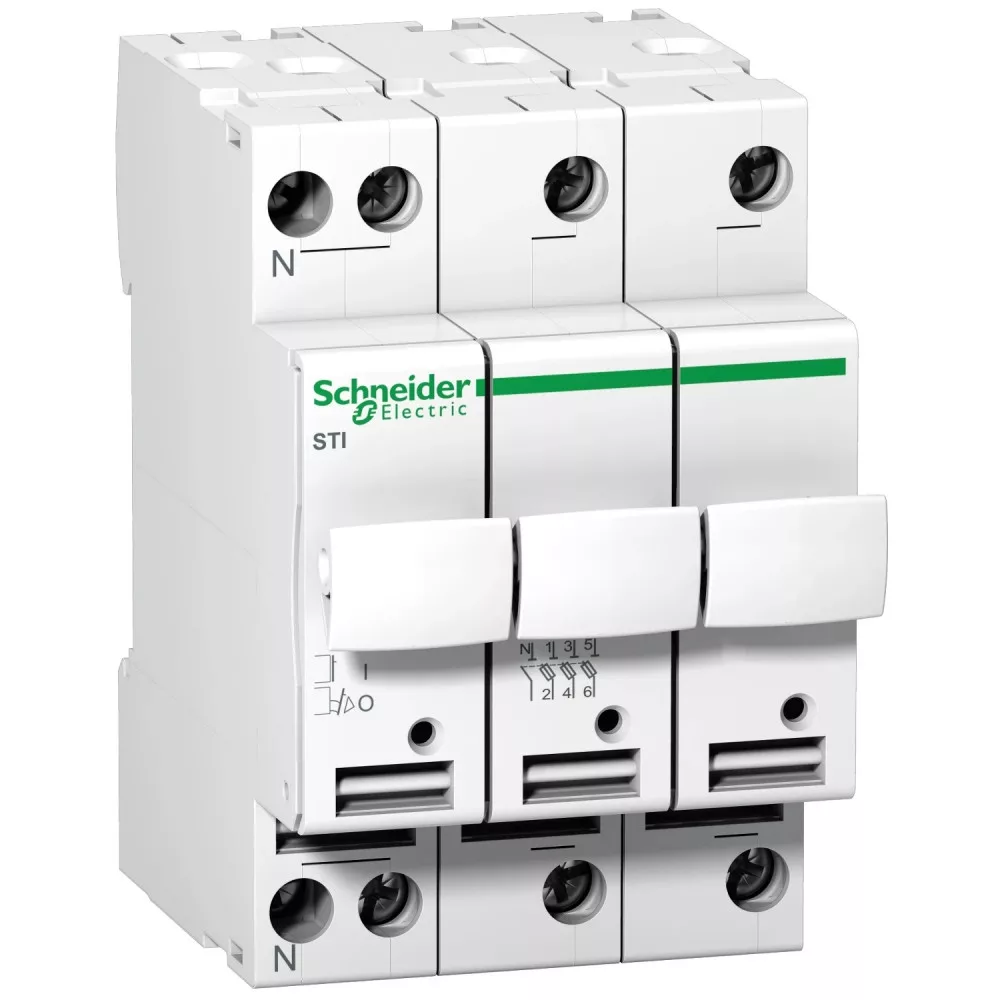

Schneider A9N15657 ACTI9 STI olvadóbiztosítós szakaszolókapcsoló, 3P-N, 20A, 8.5x31.5mm

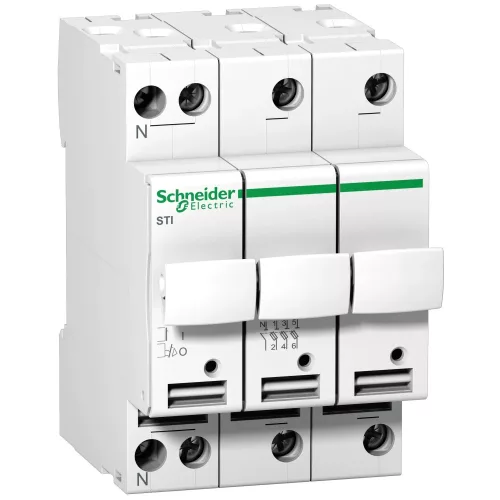

Schneider Electric Acti9 STI olvadóbiztosítós szakaszoló, 3P+N, 8,5x31,5 mm

Az Acti9 STI sorozat kapcsolható olvadóbiztosítós szakaszolói kihúzható betéttartóval készülnek: a tartó kihúzásával az áramkör megszakad, és az olvadóbetét feszültségmentesen cserélhető. A 3P+N kivitel 8,5x31,5 mm méretű hengeres olvadóbetéttel dolgozik, 20 A névleges áramig, 400 V AC üzemi feszültségen, gG és aM karakterisztikával egyaránt.

Az A9N15657 DIN sínre pattintható, 3 modul szélességű készülék. A gG betét túlterhelés és zárlat ellen egyaránt véd, az aM betét pedig nagy bekapcsolási áramú fogyasztók, például motorok zárlatvédelmére való. A csavaros kapcsok felül és alul egyaránt elérhetők, így a bekötés iránya szabadon megválasztható, és a készülék egy sorba rendezhető a többi Acti 9 modullal.

Műszaki jellemzők

• Termékcsalád: Schneider Electric Acti 9, STI sorozat
• Cikkszám: A9N15657
• Készülék típusa: Kapcsolható olvadóbiztosítós szakaszoló, kihúzható betéttartóval
• Pólusszám: 3P+N
• Névleges áram (In): 20 A
• Olvadóbiztosító mérete: 8,5 x 31,5 mm hengeres olvadóbetét
• Az adatlapon szereplő olvadóbetét-választék: 2…10 A, gG és aM karakterisztikával
• Biztosíték típusa: gG és aM hengeres olvadóbetét
• Névleges üzemi feszültség (Ue): 400 V AC
• Névleges szigetelési feszültség (Ui): 500 V AC 50/60 Hz
• Szerelési mód: Klipszes rögzítés DIN sínre
• Modulszélesség: 3 modul (1 modul = 17,5-18 mm)
• Méretek (magasság × szélesség × mélység): 81x54x75 mm
• Szín: fehér
• Csatlakozás típusa: Csavaros csatlakozás, 1 kábel 0,75…10 mm² merev vagy 0,5…6 mm² sodrott, 2 kábel 0,75…4 mm² merev vagy 0,5…6 mm² sodrott
• Vezeték csupaszítási hossz: 12 mm
• Meghúzási nyomaték: 2 N·m
• Védettségi fokozat: IP20
• Szennyezettségi fok: 3
• Üzemi hőmérséklet: -20…60 °C
• Tárolási hőmérséklet: -40…80 °C
• Szabvány: IEC/EN 60947-3, IEC 60269-2
• Tömeg: kb. 0,184 kg

Felhasználási területek

• Vezérlő- és segédáramkörök olvadóbiztosítós védelme
• Mérő-, jelző- és automatikakörök leágazásainak védelme
• Gépészeti kapcsolószekrények kisebb áramú leágazásai
• Motorindító körök aM betétes zárlatvédelme
• Kábelek és vezetékhálózatok gG betétes túláramvédelme

Gyakori kérdések

Mi a kapcsolható olvadóbiztosítós szakaszoló?

Olyan moduláris készülék, amely egyesíti a szakaszolás és az olvadóbiztosítós védelem funkcióját. A kihúzható betéttartóban helyezkedik el az olvadóbetét, a tartó kihúzásával az áramkör megszakad, és a betét feszültségmentesen cserélhető.

Milyen olvadóbetét helyezhető bele?

8,5x31,5 mm méretű hengeres olvadóbetét, gG vagy aM karakterisztikával. Az adatlap 2…10 A közötti választékot sorol fel; a készülék névleges árama 20 A, ennél nagyobb értékű betét nem helyezhető bele. Az olvadóbetét külön rendelendő tartozék.

Mekkora feszültségig használható?

A névleges üzemi feszültség 400 V AC, a névleges szigetelési feszültség 500 V AC 50/60 Hz.

Hány modul helyet foglal az elosztóban?

Az A9N15657 kivitel 3 modul szélességű, azaz 54 mm helyet igényel a DIN sínen (1 modul = 17,5-18 mm). Beépítési magassága 81 mm, mélysége 75 mm.

Milyen keresztmetszetű vezeték köthető be?

A csavaros kapocs egy vezeték esetén 0,75…10 mm² merev, illetve 0,5…6 mm² sodrott vezetéket fogad; két vezeték esetén 0,75…4 mm² merev, illetve 0,5…6 mm² sodrott a határ. A csupaszítási hossz 12 mm, az ajánlott meghúzási nyomaték 2 N·m.

Mi a különbség a 8,5x31,5 és a 10,3x38 mm-es kivitel között?

A 8,5x31,5 mm-es változat 20 A-ig, 400 V AC-ig, a 10,3x38 mm-es 25 A-ig, 500 V AC-ig használható. Azonos pólusszámmal a másik méret az Acti9 STI 3P+N, 10,3x38 mm. Nagyobb, 125 A-ig terjedő áramigényhez az Acti9 SBI olvadóbiztosítós szakaszoló ajánlott.
