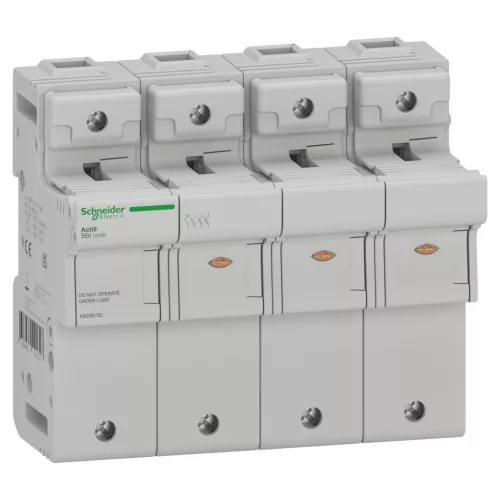

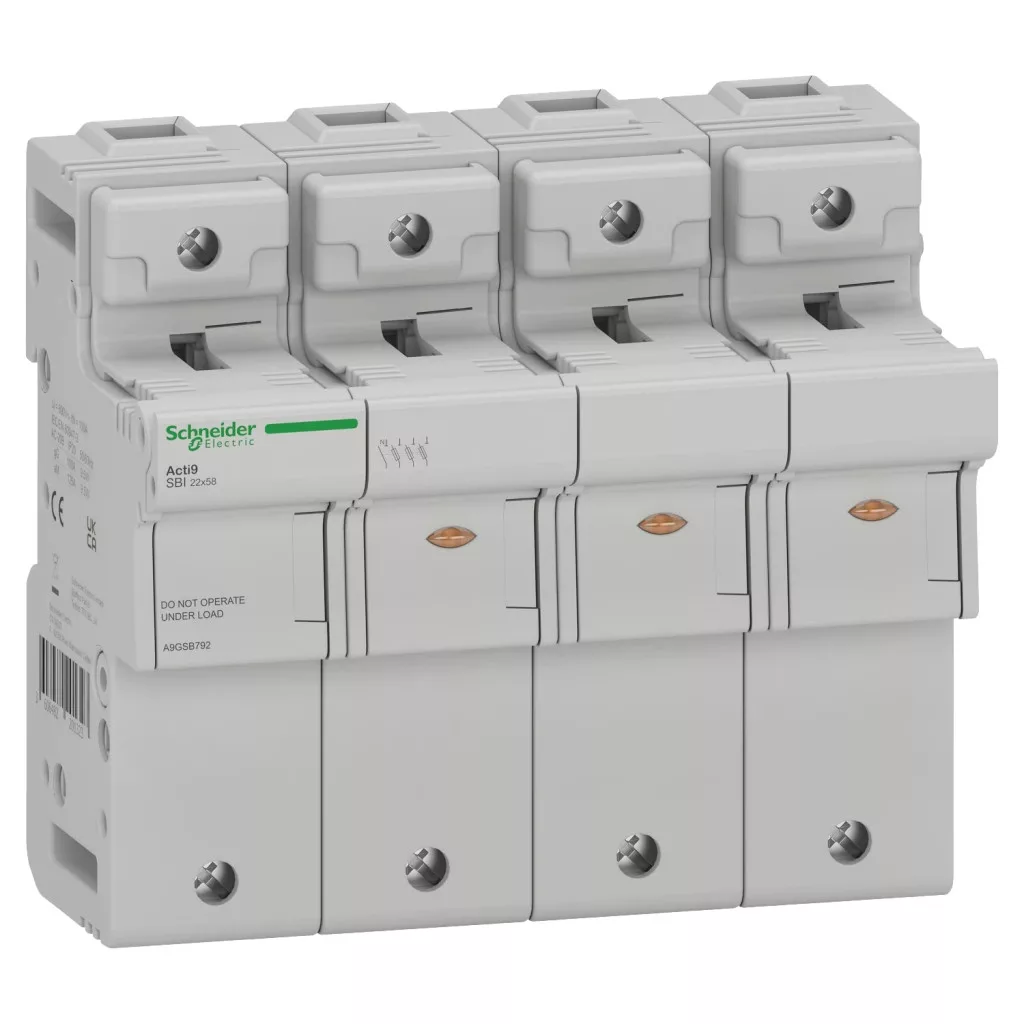

Schneider Electric A9GSB792 ACTI9 SBI Olvadóbiztosítós szakaszoló, 3P+N, 22x58mm, 660V-80A, 500V-100A

Schneider Electric Acti9 SBI olvadóbiztosítós szakaszoló, 3P+N, 22x58 mm

Az Acti9 SBI sorozat kapcsolható olvadóbiztosítós szakaszolói egyetlen moduláris készülékben egyesítik a leválasztást és az olvadóbiztosítós védelmet. A 3P+N kivitel 22x58 mm méretű hengeres olvadóbetéttel dolgozik, aM betéttel 32…125 A, gG betéttel 32…100 A, 660 V AC (80 A-ig) / 500 V AC (100 A-ig) üzemi feszültségig. A nyitható betéttartó a kar felnyitásával feszültségmentesíti az olvadóbetétet, így a csere biztonságosan elvégezhető.

Az A9GSB792 35 mm-es szimmetrikus DIN sínre pattintható, 8 modul szélességű készülék. A csavaros kapcsok felül és alul egyaránt elérhetők, így a bekötés iránya szabadon megválasztható. Gépészeti és ipari elosztószekrényekben egyaránt jól használható, ahol a leágazások védelmét és biztonságos leválasztását egy helyen kell megoldani.

Műszaki jellemzők

• Termékcsalád: Schneider Electric Acti 9, SBI sorozat
• Cikkszám: A9GSB792
• Készülék típusa: Kapcsolható olvadóbiztosítós szakaszoló
• Pólusszám: 3P+N
• Olvadóbiztosító mérete: 22 x 58 mm hengeres olvadóbetét
• Névleges áram (In): aM betéttel 32…125 A, gG betéttel 32…100 A
• Biztosíték típusa: gG és aM hengeres olvadóbetét
• Névleges üzemi feszültség (Ue): 660 V AC (80 A-ig) / 500 V AC (100 A-ig)
• Szerelési mód: 35 mm-es szimmetrikus DIN sín
• Modulszélesség: 8 modul (1 modul = 17,5-18 mm)
• Méretek (magasság × szélesség × mélység): 126,5x140x70 mm
• Csatlakozás típusa: Csavaros csatlakozás (felső vagy alsó), 1 kábel 1,5…50 mm² merev, 2,5…35 mm² sodrott vagy érvéghüvelyes
• Vezeték csupaszítási hossz: 12 mm
• Meghúzási nyomaték: 4 N·m
• Lakatolhatóság: Nem lakatolható
• Szennyezettségi fok: 3
• Üzemi hőmérséklet: -20…60 °C
• Tárolási hőmérséklet: -40…80 °C
• Szabvány: IEC/EN 60947-3
• Tömeg: kb. 0,829 kg

Felhasználási területek

• Ipari elosztószekrények leágazásainak védelme és leválasztása
• Motorindító és technológiai körök aM betétes védelme
• Kábelek és vezetékhálózatok gG betétes túláramvédelme
• Gépészeti és épületgépészeti kapcsolószekrények
• Olyan hálózatrészek, ahol a leválasztás és a biztosítós védelem egy helyen szükséges

Gyakori kérdések

Mi a kapcsolható olvadóbiztosítós szakaszoló?

Olyan moduláris készülék, amely egyszerre látja el a szakaszolás és az olvadóbiztosítós védelem feladatát. A nyitható betéttartóban helyezkedik el az olvadóbetét, a kar nyitásával pedig az áramkör leválasztható és a betét feszültségmentesen cserélhető.

Milyen olvadóbetét helyezhető bele?

22x58 mm méretű hengeres olvadóbetét, gG vagy aM karakterisztikával: aM betéttel 32…125 A, gG betéttel 32…100 A. Az olvadóbetét külön rendelendő tartozék.

Mekkora üzemi feszültségig használható?

A készülék névleges üzemi feszültsége 660 V AC (80 A-ig) / 500 V AC (100 A-ig).

Hány modul helyet foglal az elosztóban?

Az A9GSB792 kivitel 8 modul szélességű, azaz 140 mm helyet igényel a 35 mm-es szimmetrikus DIN sínen. Beépítési magassága 126,5 mm, mélysége 70 mm.

Milyen keresztmetszetű vezeték köthető be?

A csavaros kapcsok felül és alul is 1,5…50 mm² merev, illetve 2,5…35 mm² sodrott vezetéket fogadnak. A csupaszítási hossz 12 mm, az ajánlott meghúzási nyomaték 4 N·m.

Mi a különbség a 14x51 és a 22x58 mm-es kivitel között?

A 14x51 mm-es változat 10-50 A tartományban, 500 V AC-ig használható, a 22x58 mm-es pedig 32-125 A-ig, 660 V AC-ig. Azonos pólusszámmal a másik méret a Acti9 SBI 3P+N, 14x51 mm. Ha olvadóbiztosító nélküli leválasztás elegendő, a Acti9 iSW terheléskapcsoló is szóba jöhet.
