Schneider Electric A9GSB150 ACTI9 SBI Olvadóbiztosítós szakaszoló, 1P, 14x51mm, 500V

Schneider Electric Acti9 SBI olvadóbiztosítós szakaszoló, 1P, 14x51 mm

Az Acti9 SBI sorozat kapcsolható olvadóbiztosítós szakaszolói egyetlen moduláris készülékben egyesítik a leválasztást és az olvadóbiztosítós védelmet. Az 1P kivitel 14x51 mm méretű hengeres olvadóbetéttel dolgozik, gG és aM betéttel 10…50 A, 500 V AC üzemi feszültségig. A nyitható betéttartó a kar felnyitásával feszültségmentesíti az olvadóbetétet, így a csere biztonságosan elvégezhető.

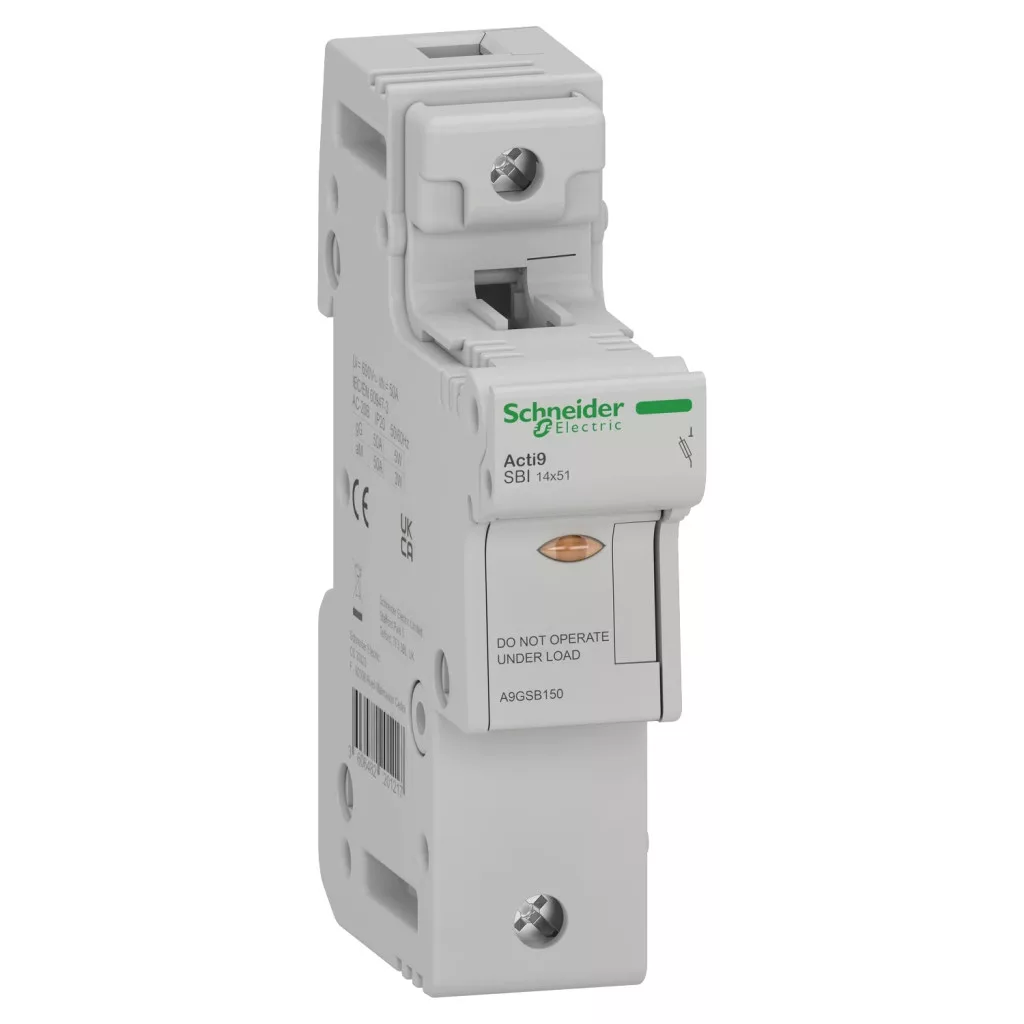

Az A9GSB150 35 mm-es szimmetrikus DIN sínre pattintható, 1,5 modul szélességű készülék. A csavaros kapcsok felül és alul egyaránt elérhetők, így a bekötés iránya szabadon megválasztható. Gépészeti és ipari elosztószekrényekben egyaránt jól használható, ahol a leágazások védelmét és biztonságos leválasztását egy helyen kell megoldani.

Műszaki jellemzők

• Termékcsalád: Schneider Electric Acti 9, SBI sorozat
• Cikkszám: A9GSB150
• Készülék típusa: Kapcsolható olvadóbiztosítós szakaszoló
• Pólusszám: 1P
• Olvadóbiztosító mérete: 14 x 51 mm hengeres olvadóbetét
• Névleges áram (In): gG és aM betéttel 10…50 A
• Biztosíték típusa: gG és aM hengeres olvadóbetét
• Névleges üzemi feszültség (Ue): 500 V AC
• Szerelési mód: 35 mm-es szimmetrikus DIN sín
• Modulszélesség: 1,5 modul (1 modul = 17,5-18 mm)
• Méretek (magasság × szélesség × mélység): 107x26,5x70 mm
• Csatlakozás típusa: Csavaros csatlakozás (felső vagy alsó), 1 kábel 1…16 mm² merev, 1…10 mm² sodrott vagy érvéghüvelyes
• Vezeték csupaszítási hossz: 10 mm
• Meghúzási nyomaték: 2,2 N·m
• Lakatolhatóság: Nem lakatolható
• Szennyezettségi fok: 3
• Üzemi hőmérséklet: -20…60 °C
• Tárolási hőmérséklet: -40…80 °C
• Szabvány: IEC/EN 60947-3
• Tömeg: kb. 0,119 kg

Felhasználási területek

• Ipari elosztószekrények leágazásainak védelme és leválasztása
• Motorindító és technológiai körök aM betétes védelme
• Kábelek és vezetékhálózatok gG betétes túláramvédelme
• Gépészeti és épületgépészeti kapcsolószekrények
• Olyan hálózatrészek, ahol a leválasztás és a biztosítós védelem egy helyen szükséges

Gyakori kérdések

Mi a kapcsolható olvadóbiztosítós szakaszoló?

Olyan moduláris készülék, amely egyszerre látja el a szakaszolás és az olvadóbiztosítós védelem feladatát. A nyitható betéttartóban helyezkedik el az olvadóbetét, a kar nyitásával pedig az áramkör leválasztható és a betét feszültségmentesen cserélhető.

Milyen olvadóbetét helyezhető bele?

14x51 mm méretű hengeres olvadóbetét, gG vagy aM karakterisztikával: gG és aM betéttel 10…50 A. Az olvadóbetét külön rendelendő tartozék.

Mekkora üzemi feszültségig használható?

A készülék névleges üzemi feszültsége 500 V AC.

Hány modul helyet foglal az elosztóban?

Az A9GSB150 kivitel 1,5 modul szélességű, azaz 26,5 mm helyet igényel a 35 mm-es szimmetrikus DIN sínen. Beépítési magassága 107 mm, mélysége 70 mm.

Milyen keresztmetszetű vezeték köthető be?

A csavaros kapcsok felül és alul is 1…16 mm² merev, illetve 1…10 mm² sodrott vezetéket fogadnak. A csupaszítási hossz 10 mm, az ajánlott meghúzási nyomaték 2,2 N·m.

Mi a különbség a 14x51 és a 22x58 mm-es kivitel között?

A 14x51 mm-es változat 10-50 A tartományban, 500 V AC-ig használható, a 22x58 mm-es pedig 32-125 A-ig, 660 V AC-ig. Azonos pólusszámmal a másik méret a Acti9 SBI 1P, 22x58 mm. Ha olvadóbiztosító nélküli leválasztás elegendő, a Acti9 iSW terheléskapcsoló is szóba jöhet.
