Schneider A9C62316 ACTI9 Reflex iC60N beépített megszakító vezérlés, 3P, C, 16A

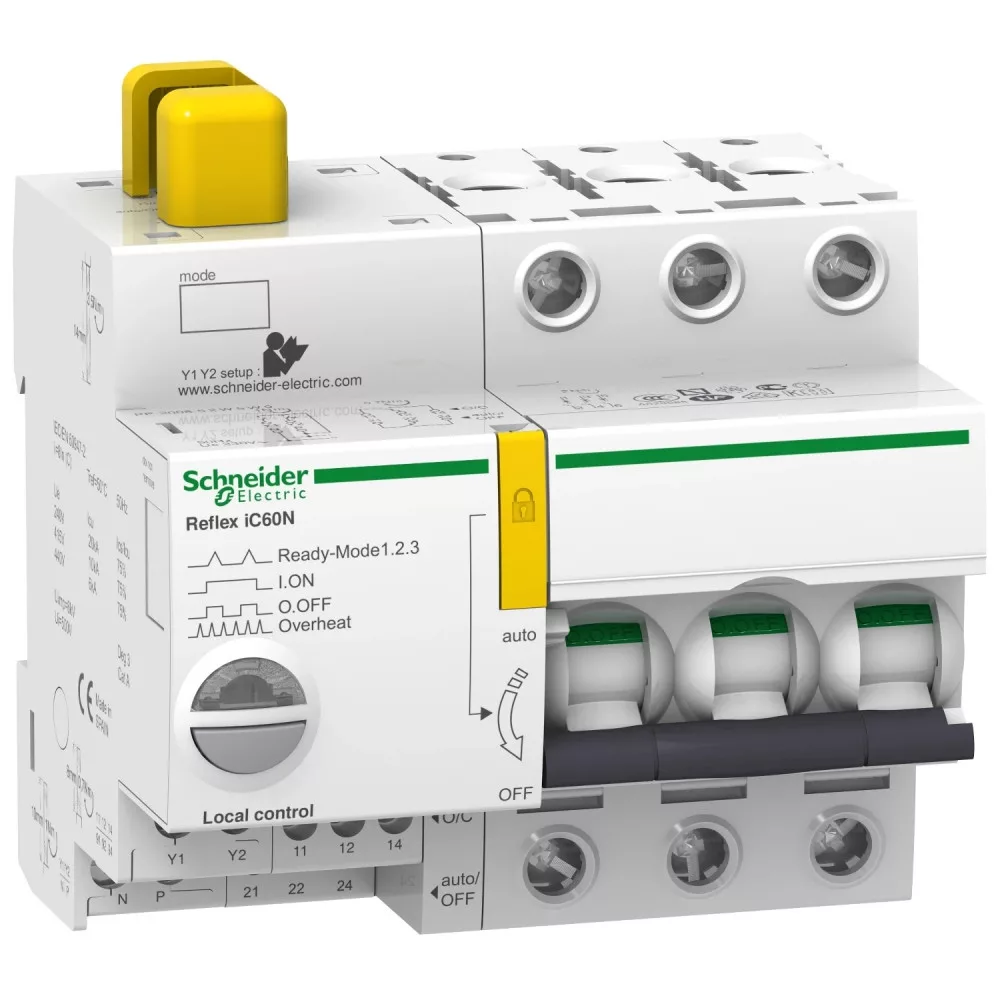

Schneider Electric Acti9 Reflex iC60N A9C62316 beépített vezérlésű kismegszakító – 3P, C görbe, 16 A

A Schneider Electric Acti9 Reflex iC60N A9C62316 integrált vezérlésű megszakító, amely a hagyományos kismegszakító túláram- és zárlatvédelmét a távműködtetés funkciójával köti össze. Így nincs szükség külön motoros hajtásra vagy a megszakító mellé épített kontaktorra: a 5,5 modul szélességű készülék a kioldószervet és a vezérlőegységet egyetlen tokozásban tartalmazza. Névleges árama 16 A, kioldási karakterisztikája C görbe, kioldóegysége termikus-mágneses, védett pólusainak száma 3.

A készülék vezérlőáramköre 230 V AC 50/60 Hz, 24 V AC 50/60 Hz, 48 V AC 50/60 Hz, 24 V DC és 48 V DC feszültséggel táplálható, a vezérlőjel lehet impulzus, fenntartott jel vagy törpefeszültségű fenntartott jel, ezért épületautomatikai rendszerhez és PLC-hez egyaránt illeszthető. A helyi kezelést a homlokfelületen lévő BE/KI gomb és kapcsoló teszi lehetővé, az állapotot LED-ek jelzik: zöld LED mutatja a bekapcsolásra kész állapotot, villogó vörös LED a kioldást. A készülék érintkező-helyzetjelzővel rendelkezik, OFF helyzetben lakatolható, földzárlat elleni védelme különálló blokkal egészíthető ki.

A mágneses gyorskioldás a névleges áram 5–10-szeresénél lép működésbe, ezért a C görbe vegyes, mérsékelt bekapcsolási áramlökésű általános fogyasztói körökhöz ajánlott. Zárlati megszakítási kapacitása 20 kA (220...240 V AC), illetve 10 kA (380...415 V AC). Mechanikai tartóssága 50 000 kapcsolási ciklus, elektromos élettartama AC-1 terhelésnél szintén 50 000 ciklus, méretei 84x99x77 mm (magasság × szélesség × mélység).

Műszaki jellemzők

• Termékcsalád: Schneider Electric Acti9 Reflex iC60
• Típus: beépített vezérlésű kismegszakító (integrált vezérlő megszakító)
• Készüléktípus: Reflex iC60N
• Pólusszám: 3P (3 védett pólus)
• Névleges áram (In): 16 A
• Kioldási karakterisztika: C görbe
• Kioldóegység technológiája: termikus-mágneses
• Megszakítási kapacitás (Icu): 20 kA 220...240 V AC, 10 kA 380...415 V AC
• Névleges szigetelési feszültség (Ui): 500 V AC
• Hálózat típusa: AC
• Hálózati frekvencia: 50/60 Hz
• Vezérlőáramkör feszültsége (Uc): 230 V AC 50/60 Hz, 24 V AC 50/60 Hz, 48 V AC 50/60 Hz, 24 V DC és 48 V DC
• Névleges tápfeszültség (Us): 230 V AC 50/60 Hz
• Vezérlés módja: kapcsoló, BE/KI gomb, impulzus távirányítóval
• Vezérlőjel típusa: impulzus, fenntartott jel, törpefeszültségű fenntartott jel
• Helyi jelzés: zöld LED bekapcsolásra kész állapotban, villogó vörös LED kioldás után
• Érintkező-helyzetjelző: igen
• Mechanikai tartósság: 50 000 ciklus
• Elektromos élettartam: AC-1: 50 000 ciklus, AC 50 Hz
• Lakatolhatóság: OFF helyzetben lakatolható
• Földzárlat elleni védelem: különálló blokkal
• PLC-kompatibilitás: igen
• Modulszélesség: 5,5 modul
• Méretek (magasság × szélesség × mélység): 84x99x77 mm
• Tömeg: kb. 0,69 kg
• Rögzítés: 35 mm-es szimmetrikus DIN sín
• Védettség: IP20, MSZ EN 60529 szerint
• Szennyezettségi fok: 3
• Tropikalizáció: 2
• Szín: fehér

Felhasználási területek

• Világítási és fogyasztói körök távkapcsolása épületfelügyeleti rendszerből
• PLC-vel vagy épületautomatikával vezérelt leágazások ipari elosztóberendezésekben
• Irodaházak, szállodák, kereskedelmi épületek elosztótáblái
• Szivattyúk, szellőztető és technológiai berendezések távoli be- és kikapcsolása
• Olyan körök, ahol a védelmi és a kapcsolási funkciót egy készülékben kell megvalósítani
• Sorolt elosztóberendezések korlátozott hellyel, ahol a modulszélesség kritikus

Gyakori kérdések

Mire való a Reflex iC60 beépített vezérlésű kismegszakító?

Az A9C62316 egyszerre látja el a vezeték túláram- és zárlatvédelmét, valamint a kör távoli be- és kikapcsolását. Ezzel kiváltja a megszakító mellé szerelt kontaktort vagy motoros hajtást, és helyet takarít meg az elosztóberendezésben.

Milyen feszültséggel működtethető a vezérlőáramkör?

A vezérlőáramkör 230 V AC 50/60 Hz, 24 V AC 50/60 Hz, 48 V AC 50/60 Hz, 24 V DC és 48 V DC feszültséggel táplálható, a névleges tápfeszültség 230 V AC 50/60 Hz. A vezérlőjel lehet impulzus, fenntartott jel vagy törpefeszültségű fenntartott jel.

Mennyi helyet foglal a készülék a DIN sínen?

A 3P kivitel 5,5 modul széles, ami 99 mm-nek felel meg. Magassága 84 mm, mélysége 77 mm, rögzítése 35 mm-es szimmetrikus DIN sínre történik.

Mit jelent a C kioldási karakterisztika?

A C görbénél a mágneses gyorskioldás a névleges áram 5–10-szeresénél működik. Ezért ez a karakterisztika elsősorban vegyes, mérsékelt bekapcsolási áramlökésű általános fogyasztói körökhöz ajánlott.

Mekkora zárlati áramot képes megszakítani?

A Reflex iC60N megszakítási kapacitása 20 kA a 220...240 V AC tartományban, és 10 kA a 380...415 V AC tartományban, névleges szigetelési feszültsége 500 V AC.

Hogyan látható a készülék pillanatnyi állapota?

A homlokfelületen zöld LED jelzi, ha a készülék bekapcsolásra kész, villogó vörös LED pedig azt, ha kioldott. A megszakító érintkező-helyzetjelzővel rendelkezik, OFF helyzetben pedig lakattal reteszelhető.
