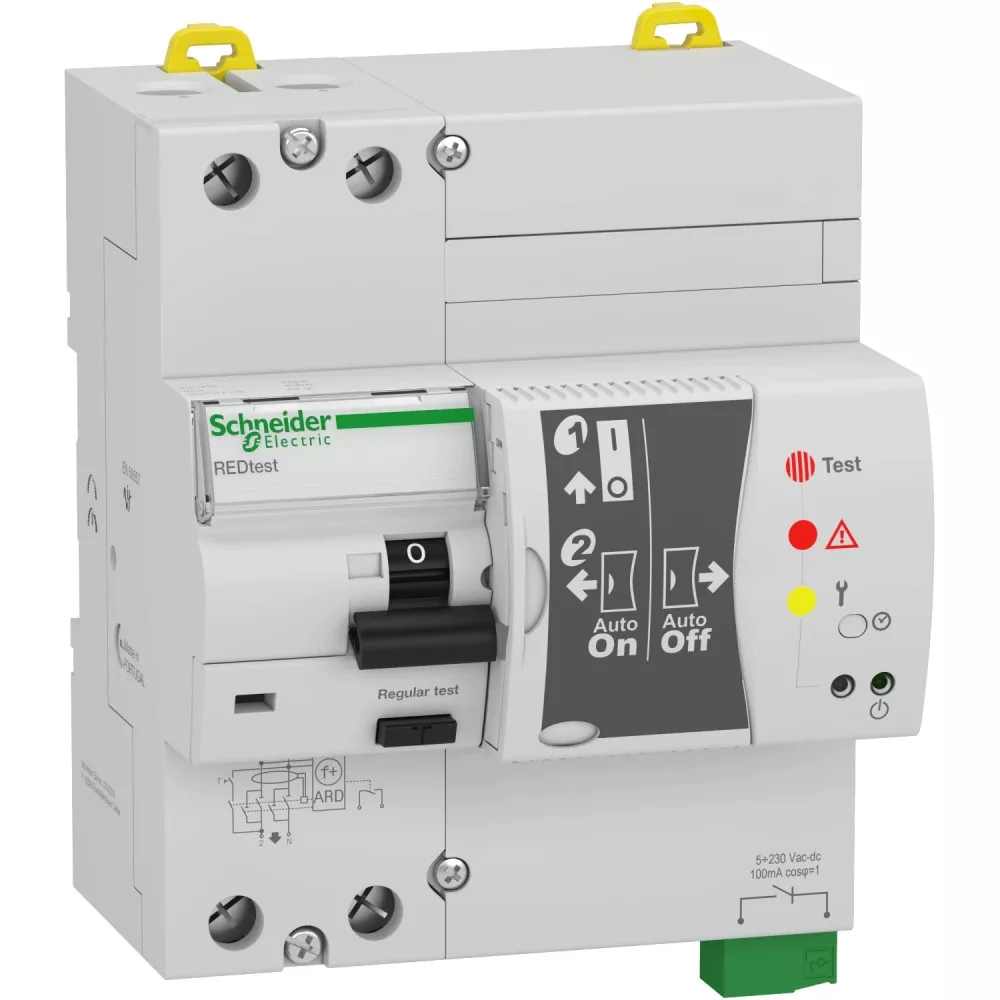

Schneider Electric Acti9 REDtest 18280 automatikus visszazáró áram-védőkapcsoló – 2P, 25 A, 30 mA, A osztály
Az Acti9 REDtest 18280 egy egyfázisú, 2P kivitelű áramvédő kapcsoló (RCCB), amely a fázis- és nullavezetők közötti áramkülönbséget figyeli, és 30 mA szivárgóáram elérésekor lekapcsolja a védett áramkört. Névleges árama 25 A, üzemi feszültsége 230 V AC (fázistól fázisig), hálózati frekvenciája 50 Hz. Földzárlatvédelmi osztálya A típusú, tehát a szinuszos váltakozó mellett a lüktető egyenáramú hibaáramot is érzékeli. A 30 mA-es érzékenység közvetlen érintés elleni személyvédelem (életvédelem) biztosítására szolgál.
A visszazáró áramvédő kapcsoló a lekapcsolás után nem igényel helyszíni beavatkozást: a készülék megméri a hálózat szigetelési ellenállását, és csak akkor kapcsol vissza, ha a hiba megszűnt. Ez a védelmi szintet nem csökkenti – valódi, fennmaradó hiba esetén az áramkör lekapcsolva marad –, viszont a villámcsapás, nedvesség vagy pillanatnyi zavar miatti téves lekapcsolás után percek helyett másodpercek alatt helyreáll a betáplálás.
A visszazárás 4 ciklusú: a készülék legfeljebb 3 egymást követő visszakapcsolást kísérel meg, két zárás között legalább 180 s szünettel, a visszazárási idő pedig kevesebb mint 10 s. A ciklus leáll, ha a szigetelési hiba fennmarad. A készülék folyamatosan felügyeli a szigetelési hibát: a hiba észlelése után a diagnosztika leáll. A visszakapcsolás küszöbe 70 kΩ üzem közben, illetve 20 kΩ hibamentes állapotban.
A 18280 önteszt funkcióval is rendelkezik: a jogszabály által előírt rendszeres Fi-teszt automatikusan, kézi beavatkozás nélkül lefut (önteszt 0…300 s, kézi és önteszt 195 V). Így nem marad el a periodikus ellenőrzés olyan helyeken sem, ahol nincs állandó kezelőszemélyzet.
A 18280 5 modul szélességű (1 modul = 17,5-18 mm), mérete 115x89,2x79,5 mm (magasság × szélesség × mélység), és 35 mm-es szimmetrikus DIN sínre szerelhető. A betápláló áramkör HARTING foglalatba köthető 35 mm²-ig, a jelző áramkör pedig alagút típusú segédcsatlakozóba 2,5 mm²-ig. Előlapján 2 LED, RFID kommunikáció és a visszazáró BE/KI állapotjelzése tájékoztat az üzemállapotról, a jelzőkimenet pedig 12…230 V AC tartományban továbbítja az állapotot a felügyeleti rendszer felé.
Fő műszaki jellemzők
- Gyártói cikkszám: 18280
- Termékcsalád: Acti 9 / Acti9 REDtest
- Termék típusa: Áramvédős kismegszakító (RCCB) automatikus visszazárással
- Védelmi típus: visszazáró, 4 ciklusú visszazárás
- Pólusszám: 2P (jobb oldali nulla helyzet)
- Névleges áram (In): 25 A
- Szivárgóáram-érzékenység (IΔn): 30 mA
- Földzárlatvédelmi osztály: A típusú
- Földzárlat elleni védelem késleltetése: pillanatnyi (azonnali)
- Hálózat típusa: AC, 50 Hz
- Földelési rendszer: TT és TN-S
- Névleges üzemi feszültség (Ue): 230 V AC (fázistól fázisig)
- Névleges szigetelési feszültség (Ui): 500 V
- Lökőfeszültség-állóság (Uimp): 4 kV
- Impulzusáram: 250 A
- Névleges be- és kikapcsolási képesség (Idm): 630 A 230 V
- Visszazárási idő: kevesebb mint 10 s
- Egymást követő visszakapcsolások száma: legfeljebb 3
- Két zárás közötti minimális idő: 180 s
- Szigetelési hiba felügyelete: folyamatos, a hiba észlelése után a diagnosztika leáll
- Szigetelési ellenállás küszöbe: 70 kΩ üzem közben, 20 kΩ
- Tesztfunkció: önteszt 0…300 s, kézi és önteszt 195 V
- Visszaállítás: hiba utáni reset az áramvédő készüléken
- Jelérzékelők összeállítása: 1 záró vagy váltó 1 Hz
- Jelzőkör feszültsége: 12…230 V AC
- Jelző kimeneti áram: 0,6 mA min. – 100 mA max. (cos φ = 1)
- Helyi jelzés: 2 LED, RFID kommunikáció és visszazáró BE/KI állapotjelzés
- Modulszélesség: 5 modul (1 modul = 17,5-18 mm)
- Méret (magasság × szélesség × mélység): 115x89,2x79,5 mm
- Tömeg: 0,37 kg
- Rögzítés: 35 mm-es szimmetrikus DIN sín
- Betápláló csatlakozás: HARTING foglalat, 35 mm² merev / sodrott (érvéghüvellyel is)
- Segédcsatlakozó: alagút típusú segédcsatlakozó, 2,5 mm² merev / sodrott
- Csupaszítási hossz: betápláló áramkör: 12 mm, jelző áramkör: 5 mm
- Meghúzási nyomaték: betápláló áramkör: 2 N.m, jelző áramkör: 0,5 N.m
- Mechanikai élettartam: 1000 ciklus (nyitott állapotban)
- Védettség: IP20, szennyezettségi fok 2
- Elektromágneses kompatibilitás: 8/20 µs jelérzéketlenség, 250 A
- Üzemi hőmérséklet: -5…40 °C, 95 % relatív páratartalom, 2. fokozatú tropikalizáció
- Szabványok: EN/IEC 63024
Tipikus felhasználási területek
- Felügyelet nélküli létesítmények, ahol a lekapcsolás után nincs helyszíni kezelő
- Szivattyúk, szennyvízátemelők, öntözőrendszerek és mezőgazdasági berendezések
- Hűtőkamrák, hűtőpultok és élelmiszer-tárolók betáplálása
- Közvilágítás, jelzőberendezések, távközlési és adatátviteli állomások
- Egyfázisú betáplálás nyaralók, távoli épületek és kisebb létesítmények elosztóiban
Gyakori kérdések
Mit jelent az automatikus visszazárás?
A visszazáró áramvédő kapcsoló a lekapcsolás után nem igényel helyszíni beavatkozást: a készülék megméri a hálózat szigetelési ellenállását, és csak akkor kapcsol vissza, ha a hiba megszűnt. Ez a védelmi szintet nem csökkenti – valódi, fennmaradó hiba esetén az áramkör lekapcsolva marad –, viszont a villámcsapás, nedvesség vagy pillanatnyi zavar miatti téves lekapcsolás után percek helyett másodpercek alatt helyreáll a betáplálás.
Nem csökkenti-e a biztonságot az automatikus visszakapcsolás?
Nem. A készülék minden visszazárás előtt megméri a hálózat szigetelési ellenállását, és csak akkor kapcsol vissza, ha a hiba megszűnt. Valódi, fennmaradó hiba esetén az áramkör lekapcsolva marad: a ciklus legfeljebb 3 kísérlet után leáll, ha a szigetelési hiba fennmarad.
Mekkora a 18280 névleges árama és érzékenysége?
A 18280 névleges árama 25 A, szivárgóáram-érzékenysége 30 mA, üzemi feszültsége 230 V AC, 50 Hz frekvencián, földzárlatvédelmi osztálya A típusú.
Mire jó az önteszt funkció?
A jogszabály által előírt rendszeres Fi-tesztet a készülék automatikusan, kézi beavatkozás nélkül végzi el (önteszt 0…300 s, kézi és önteszt 195 V). Így olyan helyeken sem marad el a periodikus ellenőrzés, ahol nincs állandó kezelőszemélyzet.
Hogyan jelzi a készülék az állapotát?
Előlapján 2 LED és a visszazáró BE/KI állapotjelzése tájékoztat, emellett RFID kommunikációval is rendelkezik. A jelzőkimenet 12…230 V AC tartományban, 0,6 mA min. – 100 mA max. (cos φ = 1) terhelhetőséggel továbbítja az állapotot a felügyeleti rendszer felé.
Hány modul szélességű és hogyan szerelhető a 18280?
A készülék 5 modul szélességű (1 modul = 17,5-18 mm), mérete 115x89,2x79,5 mm (magasság × szélesség × mélység), és 35 mm-es szimmetrikus DIN sínre szerelhető. A betápláló áramkör HARTING foglalatba köthető 35 mm²-ig.
