Schneider Electric Acti9 RCCB-ID A9R24492 áram-védőkapcsoló (Fi-relé) – 4P, 125 A, 300 mA, A osztály

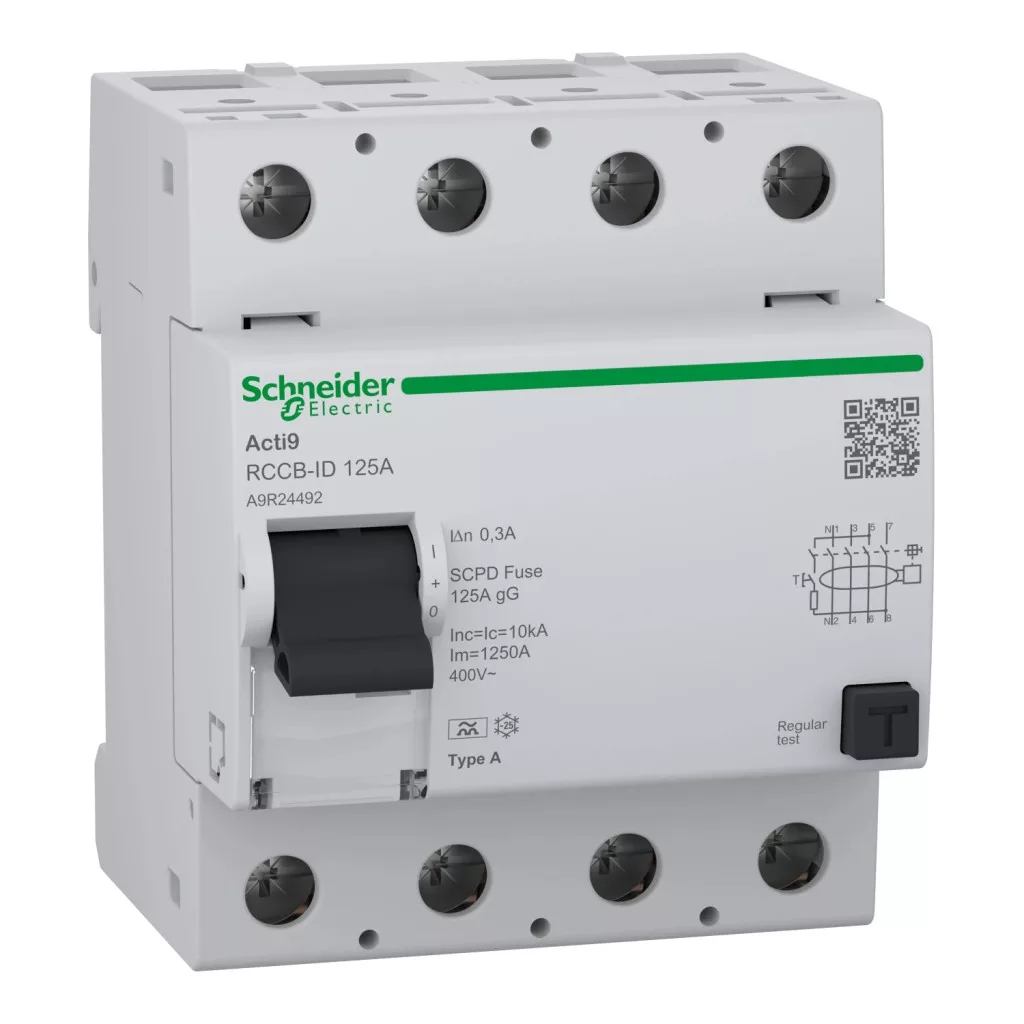

Az Acti9 RCCB-ID A9R24492 egy háromfázisú, 4P kivitelű áramvédő kapcsoló (RCCB), amely a fázis- és nullavezetők közötti áramkülönbséget figyeli, és 300 mA szivárgóáram elérésekor lekapcsolja a védett áramkört. Névleges árama 125 A, üzemi feszültsége 400 V AC, hálózati frekvenciája 50 Hz. Kioldása feszültségfüggetlen, így a védelmi funkció a hálózati feszültség kimaradása esetén is működik.
A készülék A típusú érzékelésű, így a szinuszos váltakozó szivárgóáramok mellett a lüktető egyenáramú összetevőket is felismeri. Erre az elektronikus tápegységek, a LED-es világítás, az inverteres klímák és a háztartási gépek miatt ma már alapkövetelmény.
A 300 mA-es érzékenységet fő- és alelosztókban, tűzvédelmi célú áramvédelemként alkalmazzák, ahol a szigetelési hibából eredő melegedést kell megelőzni. Ez az érték tűz- és vagyonvédelem biztosítására szolgál. A kioldás jellege pillanatnyi (azonnali): a beállított szivárgóáram elérésekor késleltetés nélkül azonnal lekapcsol.
A 125 A-es névleges áram és a 10 kA-es feltételes rövidzárlati áram miatt a készülék jellemzően fő- és alelosztók betáplálásában, nagyobb fogyasztói csoportok előtt kap helyet. Névleges be- és kikapcsolási képessége Im = 1250 A (400 V), Im = 1250 A (230 V). Az A9R24492 4 modul szélességű (1 modul = 17,5-18 mm), mérete 86x72x76 mm (magasság × szélesség × mélység), tömege 0,420 kg, és 35 mm-es szimmetrikus DIN sínre szerelhető. Alagút típusú kapcsaiba egy vezető esetén 1,5…50 mm² merev, illetve 1,5…35 mm² sodrott vezető köthető, két vezető esetén 1,5…16 mm². Előlapján piros jelzőlámpa és szétkapcsolásjelző mutatja az üzemállapotot, a kapcsolókar zárható, a tesztgomb pedig lehetővé teszi a védelmi funkció rendszeres ellenőrzését.
Fő műszaki jellemzők
- Gyártói cikkszám: A9R24492
- Termékcsalád: Acti 9 / Acti9 RCCB-ID
- Termék típusa: Áramvédős kismegszakító (RCCB) – áram-védőkapcsoló (Fi-relé)
- Pólusszám: 4P (bal oldali nulla helyzet)
- Névleges áram (In): 125 A
- Szivárgóáram-érzékenység (IΔn): 300 mA
- Földzárlatvédelmi osztály: A típusú
- Kioldás jellege: pillanatnyi (azonnali)
- Kioldási technológia: feszültségfüggetlen
- Hálózat típusa: AC, 50 Hz
- Névleges üzemi feszültség (Ue): 400 V AC
- Névleges szigetelési feszültség (Ui): 400 V AC 50 Hz
- Lökőfeszültség-állóság (Uimp): 4 kV
- Névleges be- és kikapcsolási képesség: Im = 1250 A (400 V), Im = 1250 A (230 V)
- Feltételes rövidzárlati áram: 10 kA (Inc, 125 A névleges áram mellett)
- Elektromágneses kompatibilitás: 8/20 µs lökőhullám-állóság, 250 A
- Modulszélesség: 4 modul (1 modul = 17,5-18 mm)
- Méret (magasság × szélesség × mélység): 86x72x76 mm
- Tömeg: 0,420 kg
- Szerelési mód: rögzített, két csatlakozósor között
- Rögzítés: 35 mm-es szimmetrikus DIN sín
- Csatlakozási távolság: 18 mm fázisok között
- Csatlakozás: alagút típusú terminálok, 1 vezető 1,5…50 mm² merev / 1,5…35 mm² sodrott, illetve 2 vezető 1,5…16 mm²
- Csupaszítási hossz: 11 mm, meghúzási nyomaték 3 N.m
- Helyi jelzés: előlapi piros jelzőlámpa és szétkapcsolásjelző
- Lakatolási lehetőség: zárható kapcsolókar
- Védettség: IP20 (moduláris szekrénybe építve IP40), szennyezettségi fok 3
- Mechanikai élettartam: 5000 ciklus, elektromos élettartam 2000 ciklus
- Üzemi hőmérséklet: -25…40 °C
- Szín: Szürke
- Minőségi címkék: VDE, terméktanúsítvány: CE
- Szabványok: IEC/EN 61008-1, IEC/EN 61008-2-1
Tipikus felhasználási területek
- Fő- és alelosztók betáplálásának áramvédelme nagyobb, 125 A-ig terhelhető hálózaton
- Kereskedelmi, ipari és intézményi épületek elosztószekrényei
- Háromfázisú fogyasztók, gépek és motoros berendezések betáplálása
- Elektronikus tápegységgel működő fogyasztói csoportok áramvédelme
- Kismegszakítók elé beépítve, fogyasztói csoportok együttes lekapcsolására
Gyakori kérdések
Mire való az áram-védőkapcsoló (Fi-relé)?
Az áramvédő kapcsoló a fázis- és a nullavezetőn átfolyó áram különbségét figyeli. Ha a különbség eléri a beállított értéket – vagyis áram szivárog a föld felé – a készülék lekapcsolja az áramkört, megelőzve az áramütést és a szigetelési hibából eredő tüzet.
Mekkora az A9R24492 névleges árama és érzékenysége?
Az A9R24492 névleges árama 125 A, szivárgóáram-érzékenysége 300 mA, üzemi feszültsége 400 V AC, 50 Hz frekvencián, földzárlatvédelmi osztálya A típusú.
Mit jelent a A típusú kivitel?
A készülék A típusú érzékelésű, így a szinuszos váltakozó szivárgóáramok mellett a lüktető egyenáramú összetevőket is felismeri. Erre az elektronikus tápegységek, a LED-es világítás, az inverteres klímák és a háztartási gépek miatt ma már alapkövetelmény.
Pillanatnyi kioldású ez a készülék?
Ez a kivitel pillanatnyi kioldású, vagyis a beállított szivárgóáram elérésekor késleltetés nélkül azonnal lekapcsol.
Hány modul szélességű és hogyan szerelhető az A9R24492?
A készülék 4 modul szélességű (1 modul = 17,5-18 mm), mérete 86x72x76 mm (magasság × szélesség × mélység), és 35 mm-es szimmetrikus DIN sínre szerelhető, rögzített kivitelben, két csatlakozósor között.
Helyettesíti-e ez a készülék a kismegszakítót?
Nem. Az áramvédő kapcsoló kizárólag a szivárgóáram ellen véd, túláram és zárlat ellen nem. Ezért a védett hálózatba kismegszakítót vagy olvadóbiztosítót is be kell építeni; a feltételes rövidzárlati áram 10 kA (Inc, 125 A névleges áram mellett), a névleges áram pedig legfeljebb 125 A lehet.
