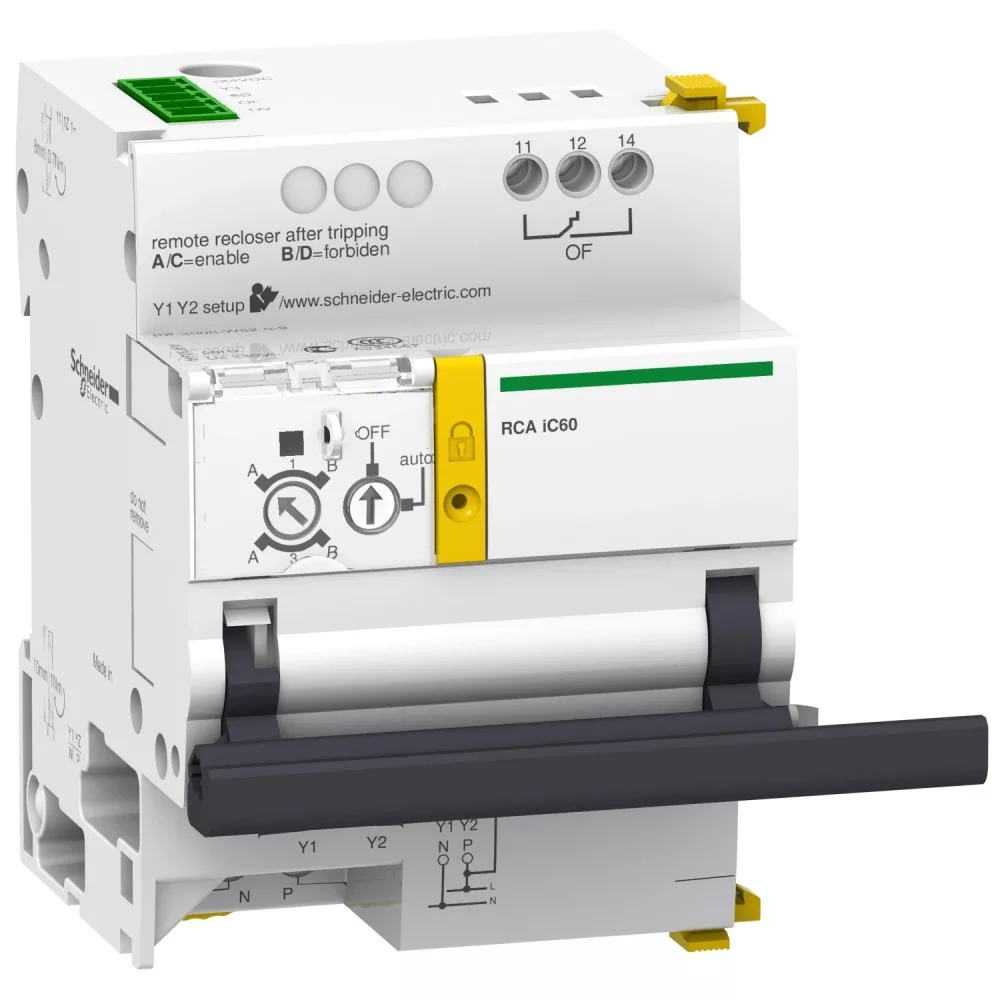

Schneider A9C70122 ACTI9 RCA távműködtető segédrelé, iC60, 1P, 1P+N, 2P, 230VAC

Schneider Electric Acti9 RCA iC60 távműködtető segédrelé, 1P, 1P+N és 2P, 230 V AC, Ti24 csatlakozóval

A Schneider Electric Acti9 RCA iC60 távműködtető segédrelé lehetővé teszi, hogy az Acti9 kismegszakítókat távolról kapcsolják ki és be. Az A9C70122 típusjelű modul 1P, 1P+N és 2P kivitelű készülékekhez illeszkedik, vezérlőfeszültsége 230 V AC, teljesítményfelvétele mindössze 1 W.

Ez a változat Ti24 csatlakozóval készül. A modul feszültségmentes OF érintkezőn jelzi a készülék állapotát, válaszideje 500 ms alatt marad, elektromos élettartama 10 000 kapcsolás. Mérete 93×63×75,5 mm, tömege 0,400 kg, a szekrényben 63 mm helyet foglal.

Műszaki jellemzők

• Típus: Acti9 RCA iC60 távműködtető (távkapcsoló) segédrelé
• Kompatibilitás: Acti9 iC60 és iC65 kismegszakítók 1P, 1P+N és 2P kivitelben, iMDU feszültségadapter
• Ti24 interfész: Igen, Smartlink és PLC kapcsolathoz
• Névleges tápfeszültség (Us): 230 V AC 50/60 Hz
• Teljesítményfelvétel: 1 W
• Vezérlés: Távirányítás impulzussal vagy fenntartott jellel, 230 V AC és Ti24 24 V DC
• Jelzőérintkező: 1 OF feszültségmentes érintkező + 1 OF és 1 SD jelzés a Ti24 csatlakozón
• Jelzőkör terhelhetősége: 24…230 V, 0,01…1 A AC; Ti24: 24 V DC 100 mA
• Válaszidő: < 500 ms
• Elektromos élettartam: 10 000 kapcsolás
• Lakatolhatóság: Zárható
• Méretek: 93×63×75,5 mm (magasság × szélesség × mélység)
• Szélesség: 63 mm (3,5 modul)
• Tömeg: 0,400 kg
• Szín: Fehér
• Szerelés: DIN sínre pattintva, a kismegszakító mellé
• Védettség: IP20

Felhasználási területek

• Áramkörök távoli ki- és bekapcsolása épületautomatikai rendszerből
• Terheléslekapcsolás és energiagazdálkodás kereskedelmi épületekben
• Felügyelet nélküli létesítmények távvezérelt tápellátása
• Smartlink rendszerbe kötött, távfelügyelt elosztószekrények
• Karbantartási munkák előtti távoli lekapcsolás elosztószekrényben

Gyakori kérdések

Mire való a távműködtető segédrelé?

A modul a mellé pattintott kismegszakítót vagy áram-védőkapcsolót távolról kapcsolja ki és be, így a szekrényhez nem kell kimenni minden kapcsoláshoz.

Melyik készülékekkel működik?

Acti9 iC60 és iC65 kismegszakítókkal 1P, 1P+N és 2P kivitelben, valamint iMDU feszültségadapterrel.

Mit jelent a Ti24 csatlakozó?

A Ti24 az Acti9 rendszer előre huzalozott kommunikációs csatlakozója: ezzel a modul közvetlenül köthető Smartlink egységhez vagy PLC-hez, külön huzalozás nélkül.

Marad-e a kézi kapcsolás lehetősége?

Igen, a készülék helyben kézzel is működtethető, és a beépített lakatolási lehetőség karbantartás idejére rögzíti az állapotot.

Mekkora terhelést bír a jelzőérintkező?

A feszültségmentes OF érintkező 24…230 V között 0,01…1 A váltakozó áramot kapcsol.

Mennyi helyet foglal a szekrényben?

A modul 63 mm, azaz 3,5 modul széles, magassága 93 mm, mélysége 75,5 mm.
