Schneider 21116 P25M segédkontaktus, 2 NC

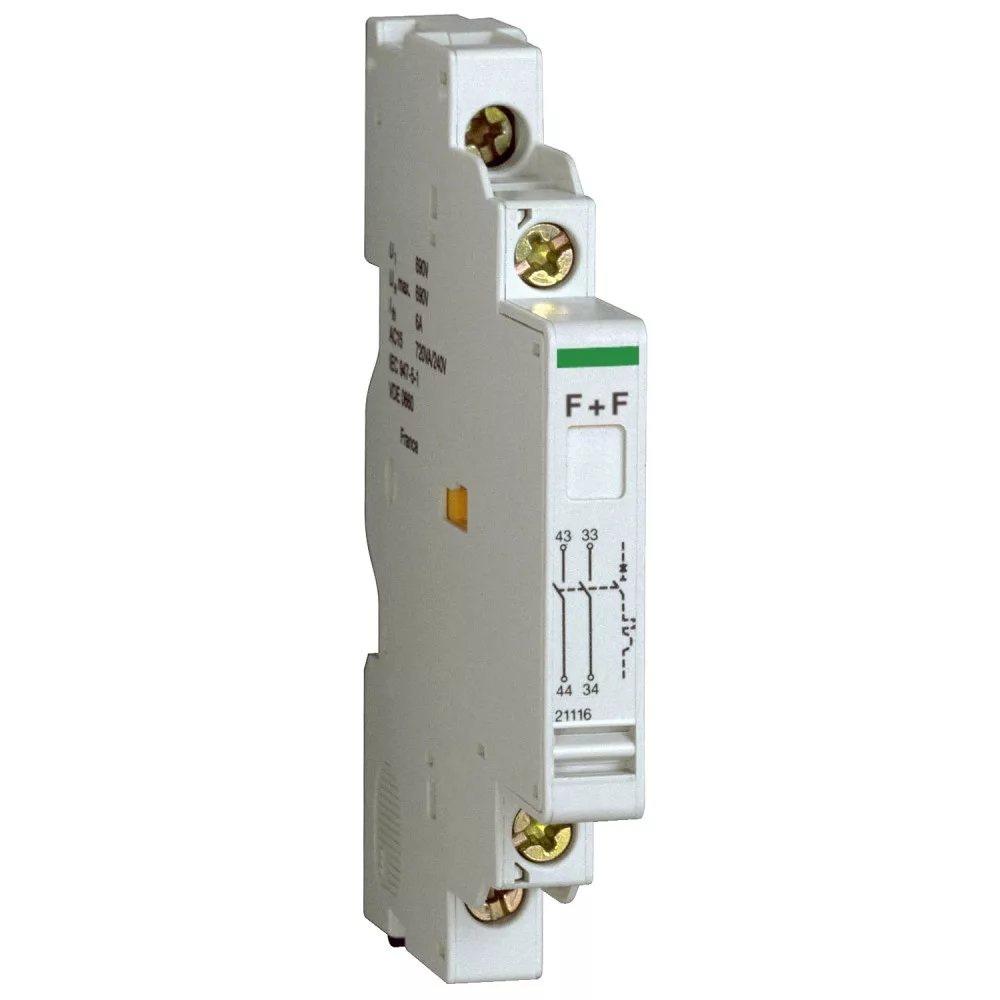

Schneider Electric Acti9 P25M 21116 segédkontaktus – 2 NC

A Schneider Electric Acti9 P25M 21116 egy segédkontaktus, amely a motorvédő kapcsoló érintkezőállapotának távoli jelzésére. Kereskedelmi megnevezése 2 NC. A tartozék Acti 9 P25M motorvédő kapcsolókhoz készült, önállóan nem használható.

A segédkontaktus a motorvédő kapcsoló állapotát viszi ki egy külön, kisfeszültségű jelzőkörbe, így a kapcsoló helyzete a szekrényen kívül, jelzőlámpával vagy vezérlőrendszerrel is követhető. Az érintkezők a főáramkörtől függetlenül működnek, terhelésük a jelzőkör paramétereihez igazodik.

A tartozék a motorvédő kapcsoló mellé, két készülék közé rögzíthető, DIN sínre szerelt kivitelben. Mérete 89 × 18 × 65 mm (magasság × szélesség × mélység), ami 1 modul helyet igényel a sínen. Üzemi hőmérséklete -20…60 °C, tárolási hőmérséklete -40…80 °C.

Fő műszaki jellemzők

• Gyártói cikkszám: 21116
• Termékcsalád: Acti 9 / P25M
• Termék típusa: segédkontaktus
• Megnevezés: 2 NC
• Kompatibilitás: Acti 9 P25M motorvédő kapcsolókhoz
• Modulszélesség: 1 modul (18 mm)
• Méretek: 89 × 18 × 65 mm (magasság × szélesség × mélység)
• Szerelés: DIN sínre, a motorvédő kapcsoló mellé, két készülék közé rögzíthető
• Csatlakozás: bilincses csatlakozó – 2 kábel 1 mm², sodrott; 2 kábel 2,5 mm², sodrott; 2 kábel 1 mm², merev
• Üzemi hőmérséklet: -20…60 °C
• Tárolási hőmérséklet: -40…80 °C
• Szabványok: EN/IEC 60947-5-1 és DIN VDE 0660 200. rész
• Terméktanúsítványok: CEBEC, SEMKO, Dentori T-mark, FIMKO és NEMKO

Tipikus felhasználási területek

• Motorvédő kapcsoló állapotának távoli jelzése
• Jelzőlámpás visszajelzés kapcsolószekrényben
• Állapotjel továbbítása vezérlőrendszer vagy PLC felé
• Motorindító kombinációk jelzőkörének kiépítése

Gyakori kérdések

Mire való a Schneider 21116 tartozék?

Ez egy segédkontaktus (2 NC), amely a motorvédő kapcsoló érintkezőállapotának távoli jelzésére. Acti 9 p25m motorvédő kapcsolókhoz való.

Melyik készülékekhez használható?

Kizárólag Acti 9 P25M motorvédő kapcsolókhoz. Önálló készülékként nem működik, a motorvédő kapcsoló mellé kell szerelni a DIN sínen.

Hány modul helyet foglal?

A tartozék 1 modul széles, azaz 18 mm helyet igényel a sínen. Teljes mérete 89 × 18 × 65 mm (magasság × szélesség × mélység).

Hogyan szerelhető fel?

A tartozék a motorvédő kapcsoló mellé, két készülék közé rögzíthető, majd a motorvédő kapcsolóhoz csatlakozik. A szerelést feszültségmentes állapotban, szakembernek kell elvégeznie.

Mit jelez a segédkontaktus?

A motorvédő kapcsoló érintkezőinek állapotát viszi ki egy külön jelzőkörbe, amely a főáramkörtől függetlenül működik, így a kapcsoló helyzete távolról is követhető.

Milyen szabványoknak felel meg?

A tartozék a EN/IEC 60947-5-1 és DIN VDE 0660 200. rész szerint készül, és CEBEC, SEMKO, Dentori T-mark, FIMKO és NEMKO tanúsítványokkal rendelkezik.
